Adapterkit BMW M50/M52/M54/S50/S52/S54 till ZF GS6-53DZ HGD/JGA, 184 mm POT

Detta adapterkit är utvecklat för att kombinera BMW:s sexcylindriga M- och S-motorer med den sexväxlade ZF GS6-53DZ-växellådan i HGD- eller JGA-utförande från BMW M57N/M57N2. Satsen omfattar adapterplatta, svänghjul och monteringshårdvara för ett kompakt 184 mm/7,25 tum POT-racingkopplingssystem.

Växellådsadaptern är tillverkad i aluminium och bygger 15 mm mellan motor och växellåda. Det medföljande Ultralight Race-svänghjulet är konstruerat för 184 mm/7,25 tum POT-tryckplattor och har utbytbar friktionsyta. En utbytbar friktionsyta är en praktisk lösning i ett tävlingsbygge, eftersom svänghjulets centrala konstruktion kan behållas när slitytan behöver ersättas.

Kitets kopplingsgeometri är avsedd för Tilton OT-II Cerametallic 7,25 tum POT-tryckplatta, antingen 66-312-serien med dubbel lamell eller 66-013-serien med trippel lamell. Koppling ingår inte. För växellådans ingående axel krävs lameller med navprofil 32,5 x 35-26N och 26 splines. Den lilla kopplingsdiametern och flerlamellskonstruktionen är en etablerad lösning när låg roterande massa, snabb respons och hög termisk tålighet prioriteras, men den ger normalt en mer kompromisslös funktion än en större gatkoppling.

Tekniska specifikationer

• Adapterplatta i aluminium.
• Adapterplattans tjocklek: 15 mm / 0,59 tum.
• Medföljande svänghjul: Ultralight Race för 184 mm/7,25 tum POT-koppling.
• Friktionsdiameter: 184 mm / 7,25 tum.
• Utbytbar friktionsyta: ja.
• Rekommenderade tryckplattor: Tilton OT-II Cerametallic 7,25 tum 66-312 xxx dubbel lamell eller 66-013 xxx trippel lamell.
• Erforderlig lamellprofil: 32,5 x 35-26N, 26 splines.
• Kopplingstyp: sintrade lameller för 184 mm/7,25 tum-system; ingår inte.

Kompatibilitet

• Motorer: BMW M50, M52, M54, S50, S52 och S54.
• Växellådor: ZF GS6-53DZ sexväxlad manuell HGD/THGD och JGA/TJGA från BMW M57N/M57N2.
• HGD-växellåda: växellådsetikett 1067 010 003 eller 23.00-7522205.
• JGA-växellåda: växellådsetikett 1067 010 013 eller 23.00-7565218.

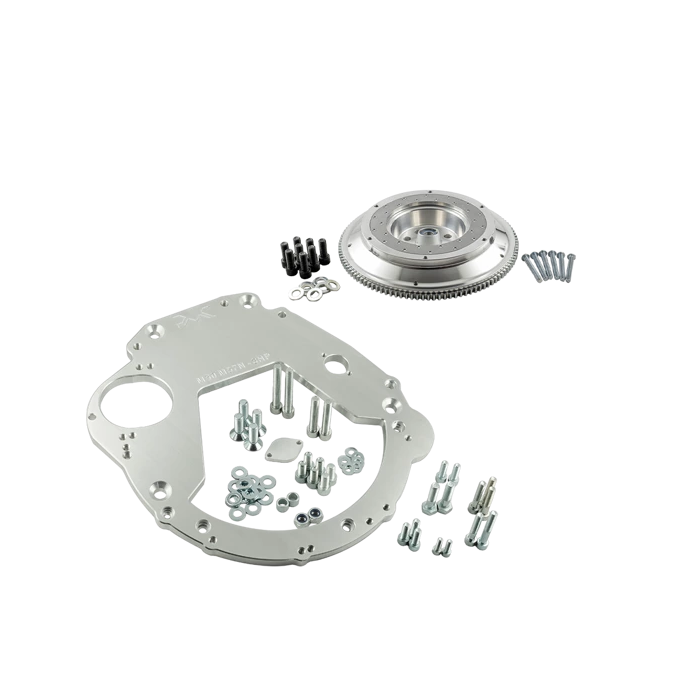

Detta ingår

• Aluminiumadapter för växellåda.
• Monteringsbultar för adapterplattan.
• Anpassat svänghjul.
• Bultar för svänghjul mot vevaxel.
• Bultar för kopplingens tryckplatta.

Att kontrollera före montering

• Kontrollera alltid växellådans kod på etikett och växellådshus innan köp. HGD och JGA ska inte förväxlas med andra GS6-varianter.
• Urtrampningslager, kopplingsgaffel och slavcylinder ska vara avsedda för den aktuella växellådan och ingår inte i satsen.
• Startmotor ingår inte; satsen använder BMW M50–M54-typ av originalstartmotor enligt tillverkarens specifikation.
• I ett motor- eller växellådsbyte kan ytterligare anpassning av motor- och växellådsfästen, växellådstunnel samt kardanaxel behövas beroende på chassi och drivlina.

Det här är en motorsportinriktad drivlinekomponent för byggare som vill använda en GS6-53DZ HGD/JGA bakom BMW M50-, M52-, M54-, S50-, S52- eller S54-motor och samtidigt bygga kring ett kompakt 184 mm POT-kopplingspaket.
