Adapter Kit Växellåda PMC Motorsport BMW M50 M52 M54 S50 S52 S54 M57N HGD JGA 184mm 7.25" P 0° Vertikal

Adapter Kit Växellåda PMC Motorsport BMW M50–S54 till HGD/JGA 184 mm 7.25" POT 0° Vertikal

Motorsportanpassat adapterkit för att ansluta BMW M50, M52, M54, S50, S52 eller S54 till en ZF GS6-53DZ sexväxlad manuell växellåda med HGD- eller JGA-kod. Kitet är avsett för motorer monterade i 0° vertikalt läge och använder en kompakt 184 mm/7.25" POT-kopplingslösning.

Kitets aluminiumadapter bygger 15 mm och kombineras med ett kundanpassat Ultralight Race-svänghjul. Konstruktionen är utvecklad för racinginriktade drivlinor där en liten flerlamellig koppling används för att hantera höga belastningar och samtidigt hålla den roterande massan kompakt. Svänghjulet har utbytbar friktionsyta, vilket innebär att slitdelen kan ersättas utan att hela svänghjulet behöver bytas.

Svänghjulet är anpassat för 184 mm/7.25" POT-tryckplattor enligt Tilton OT-II-dimensioner. Tillverkaren anger Tilton OT-II Cerametallic 66-312xxx för twin-disc och 66-013xxx för triple-disc som rekommenderade tryckplattor. Andra kopplingar med samma Tilton-mått kan användas, men kopplingens bygghöjd, urtrampningssystem och frigång måste alltid kontrolleras som en sammanhängande lösning.

Adapterkitet levereras utan kopplingspaket. Det ska kombineras med sinterlamell eller sinterlameller i dimensionen 184 mm/7.25" med 32,5 x 35–26N-nav. Urtrampningslager, kopplingsgaffel och slavcylinder ska vara avsedda för den aktuella växellådan. Startmotor ingår inte heller; kitet använder en BMW-startmotor för M50–M54-applikationer.

Tekniska specifikationer

• Motorer: BMW M50, M52, M54, S50, S52 och S54.
• Växellådor: ZF GS6-53DZ/S6-53 med HGD- eller JGA-kod från BMW M57N/M57N2.
• Motorposition: 0° vertikal.
• Adapterplatta: aluminium, 15 mm tjock.
• Svänghjul: Ultralight Race, 184 mm/7.25" POT-typ.
• Friktionsyta: utbytbar.
• Kopplingsdimension: 184 mm/7.25".
• Lamellnav: 32,5 x 35–26N, 26 splines.
• Rekommenderade tryckplattor: Tilton OT-II Cerametallic 7.25" 66-312xxx twin-disc eller 66-013xxx triple-disc.

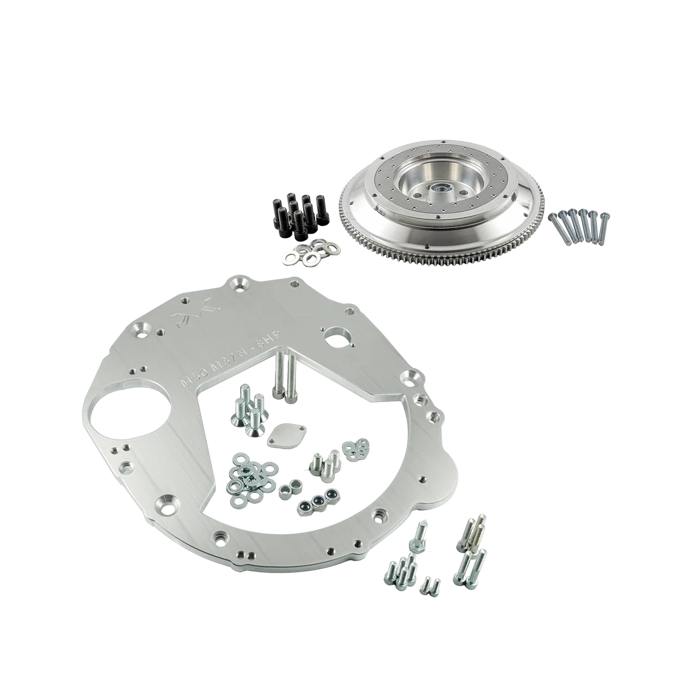

Ingår i kitet

• Växellådsadapter i aluminium.
• Fästelement för växellådsadaptern.
• Kundanpassat svänghjul.
• Bultsats för vevaxelmontering.
• Bultsats för kopplingstryckplatta.

Kompatibilitet

• ZF GS6-53DZ HGD från BMW E60/E61 525d och 530d med M57N eller M57N2.
• ZF GS6-53DZ JGA från BMW E60/E61 525d och 530d med M57N eller M57N2.

Den här typen av adapterlösning är avsedd för professionellt genomförda motor- och drivlinebyggen, exempelvis bankörning, drifting och andra motorsportprojekt. Kontrollera före montering växellådans exakta kod, kopplingspaketets mått, startmotor, urtrampningsfunktion samt utrymme för växellåda, kardan och motorfästen i det aktuella chassit.
