Adapter Kit Växellåda PMC Motorsport BMW M60 Manuell 5-växlad BMW M57 ZF GS5-39DZ 240mm 9.45"

Adapterkit BMW M60 till ZF GS5-39DZ 5-växlad

Komplett adapterkit för att koppla BMW M60B30 eller M60B40 V8 till BMW:s femväxlade ZF GS5-39DZ manuella växellåda från M57. Kitet bygger på ett 240 mm enkelmassasvänghjul och är avsett för motor- och växellådsswappar där en robust manuell drivlina önskas.

Kitets aluminiumadapter positionerar ZF GS5-39DZ-lådan mot M60-motorns block, medan det medföljande specialsvänghjulet anpassar kopplingen till växellådans ingående axel. Svänghjulet har en utbytbar friktionsyta av gjutjärn. Det innebär att slitaget kan hanteras genom byte av friktionsytan i stället för att hela svänghjulet behöver ersättas.

Enkelmassakonstruktionen saknar dubbelmassesvänghjulets interna torsionsdämpning och ger därför en mer direkt mekanisk koppling mellan motor och transmission. Det är en vanlig lösning i motorsport-, drift- och effektbyggen, men ställer samtidigt krav på att koppling, urtrampningskomponenter och växellådans kringutrustning väljs för just den aktuella GS5-39DZ-lådan.

• Avsett för BMW M60B30 och M60B40.
• Anpassat för ZF GS5-39DZ femväxlad manuell växellåda från BMW M57.
• 240 mm kopplingsdiameter för enkelskivig koppling.
• Aluminiumadapter med 35 mm tjocklek.
• Specialsvänghjul med vikt 4,90 kg.
• Utbytbar friktionsyta av gjutjärn.
• Svänghjulet balanseras före leverans enligt tillverkarens uppgift.

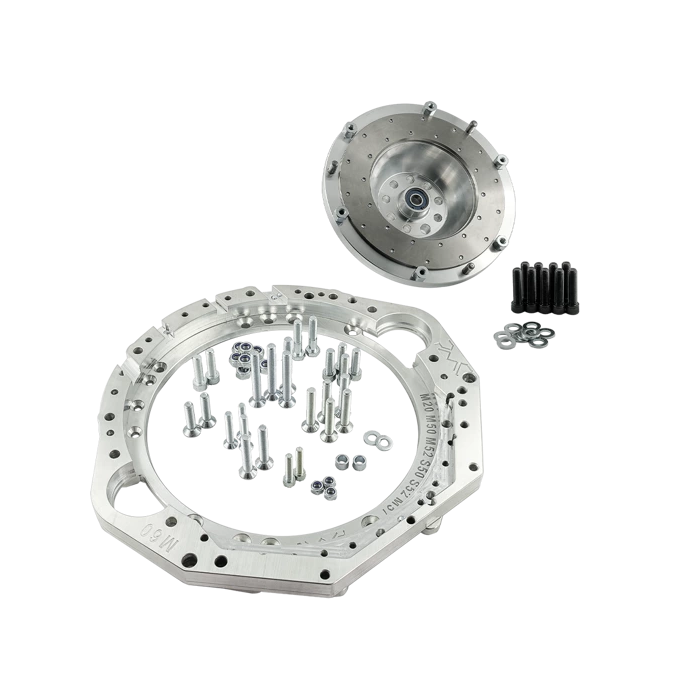

• Ingår med adapter, adapterbultar, svänghjul, vevaxelbultar och bultar för kopplingstryckplatta.

Tekniska specifikationer

• Växellåda: ZF GS5-39DZ / S5-39DZ, 5-växlad manuell.
• Ingående axel: 28x35-10N, 10 splines.
• Kopplingsdiameter: 240 mm / 9,45".
• Svänghjulstyp: styvt enkelmassasvänghjul för enkel lamell.
• Adaptertjocklek: 35 mm / 1,37".
• Svänghjulsvikt: 4,90 kg.
• Rekommenderad tryckplatta: Sachs XTend 3000 951 877 för BMW M57 eller Sachs Performance 88 308 200 1243.
• Kopplingslamell, urtrampningslager, urtrampningsgaffel och slavcylinder ska vara avsedda för den använda GS5-39DZ-växellådan.

Kompatibilitet

• Motorer: BMW M60B30 och M60B40.
• Växellådor: ZF GS5-39DZ med beteckningarna THBA, THBG, THBC, THBK eller THBM.
• Växellådstypen förekommer bland annat i BMW E39 525d/530d och E46 330d med M57-motor.

Att tänka på vid bygge

Kitet levereras utan kopplingspaket. Kontrollera därför både lamellens 240 mm diameter och navets 28x35-10N-spline innan beställning. Ett startdrevsvänghjul från BMW M60 V8 med automatlåda krävs separat, och även startmotor för BMW M60/M62 ingår inte. Säkerställ också att växellådans urtrampningssystem är komplett och anpassat till just din GS5-39DZ innan slutmontering.

Detta kit är relevant för M60-byggen där GS5-39DZ väljs som manuell växellåda och där man vill kombinera den dieselbaserade ZF-lådans layout med ett servicebart 240 mm svänghjulssystem.
