Adapter Kit Växellåda PMC Motorsport BMW M70 M57N HGD JGA 228mm 8.98"

Adapterkit växellåda PMC Motorsport BMW M70/M57N HGD/JGA 228 mm

Komplett adapterkit för att kombinera BMW V12-motorer ur M70- och M73-serien med ZF GS6-53DZ sexväxlad manuell växellåda i HGD- eller JGA-utförande från BMW M57N/M57N2. Satsen är byggd kring en 25 mm aluminiumadapter och ett specialsvänghjul för 228 mm twin-disc-koppling.

Kitets syfte är att skapa rätt mekanisk koppling mellan motor och växellåda vid motorswap eller manuellkonvertering. Växellådsadaptern positionerar växellådan mot V12-motorn, medan det medföljande svänghjulet anpassar kopplingspaketet till den aktuella drivlinan. Svänghjulet har utbytbar friktionsyta i gjutjärn och balanseras före leverans, vilket gör det möjligt att byta slitytan i stället för hela svänghjulet när den är förbrukad.

Egenskaper

• Adapterlösning för BMW M70/M73 V12 och ZF GS6-53DZ HGD/JGA sexväxlad dieselväxellåda.
• 25 mm tjock växellådsadapter i aluminium.
• Specialtillverkat svänghjul med utbytbar friktionsyta i gjutjärn.
• Svänghjulet är balanserat före leverans.
• Avsett för 228 mm / 8,98 tum twin-disc-kopplingsarrangemang.
• CNC-bearbetade komponenter för en definierad motor- och växellådsanpassning.

Kompatibilitet

• BMW M70B50, bland annat från E32 750i/750iL och E31 850i/850Ci.
• BMW M73B54 och M73TUB54, bland annat från E38 750i/750iL/L7 och E31 850Ci.
• ZF GS6-53DZ HGD/THGD och JGA/TJGA sexväxlade växellådor från BMW M57N och M57N2.
• Växellådorna förekommer bland annat i BMW E60/E61 525d och 530d.

Tekniska specifikationer

• Växellådsadapter: aluminium, 25 mm / 0,98 tum tjock.
• Kopplingsdiameter: 228 mm / 8,98 tum.
• Kopplingstyp: twin-disc.
• Rekommenderad tryckplatta: Sachs 3000 951 019 för BMW E60 M5 twin-disc.
• Urtrampningslager som krävs: BMW OE 21 51 7 848 830.
• Kopplingsgaffel som krävs: BMW OE 21 51 1 223 302.
• Startmotor krävs men ingår inte; angivna alternativ är BMW OE 12 41 1 711 403 eller 12 41 1 720 246.
• Flexplatta/kuggkrans från BMW M70 V12 automatversion krävs; angiven referens är BMW OE 11 22 1 715 646.

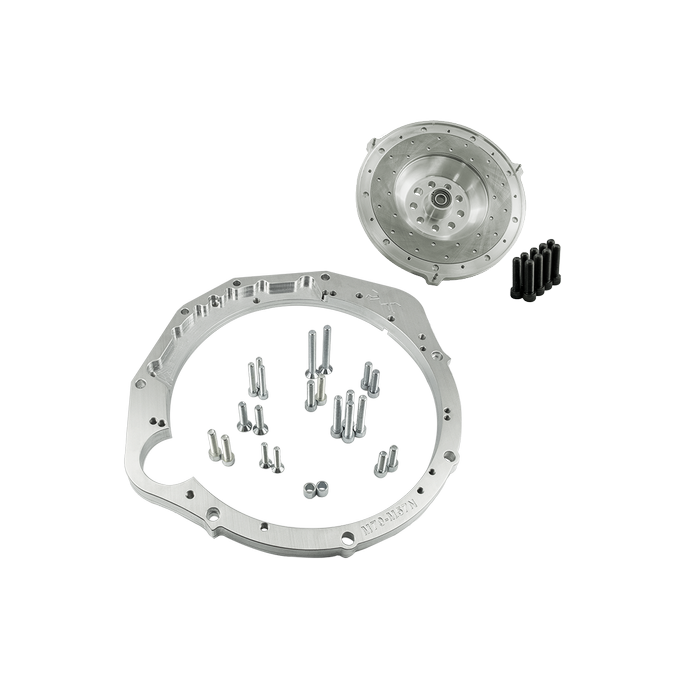

Detta ingår

• Växellådsadapter i aluminium.
• Fästelement för växellådsadapter.
• Specialsvänghjul.
• Bultsats för montering mot vevaxel.
• Bultsats för kopplingskåpa/tryckplatta.

Att kontrollera före montering

• Kopplingssats ingår inte. Kopplingslameller ska väljas för 228 mm och för den aktuella GS6-53DZ-växellådans ingående axel.
• Använd automatversionens flexplatta/kuggkrans enligt tillverkarens specifikation för korrekt startmotoringrepp.
• På M73 behöver vevaxelns lägesgivare flyttas till motorns framkant enligt M70-placering.
• Adaptern är avsedd för europeisk M70. Högerstyrda M70-installationer kräver enligt tillverkaren anpassning av adapter eller startmotorlösning.
• Svänghjulet ska dras med samma åtdragningsmoment som originalkomponenten.

Detta är en drivlineanpassning för byggare som vill använda BMW:s GS6-53DZ HGD/JGA-låda bakom en BMW V12 och samtidigt bygga ett servicebart 228 mm twin-disc-kopplingssystem. Kontrollera växellådans exakta HGD- eller JGA-utförande samt samtliga kringkomponenter innan installation.
