Adapter Kit Växellåda PMC Motorsport BMW M70 Manuell 6-växlad M57n GS6-53DZ HGD JGA 240mm 9.45"

Adapter Kit Växellåda PMC Motorsport BMW M70 Manuell 6-växlad M57N GS6-53DZ HGD/JGA 240 mm

Detta adapterkit kopplar BMW M70/M70B50 till den sexväxlade ZF GS6-53DZ-manualen i HGD- eller JGA-utförande. Paketet är uppbyggt för 240 mm enkel-lamellkoppling och används vid drivlinekonverteringar där M70-V12:an kombineras med denna specifika BMW-växellåda.

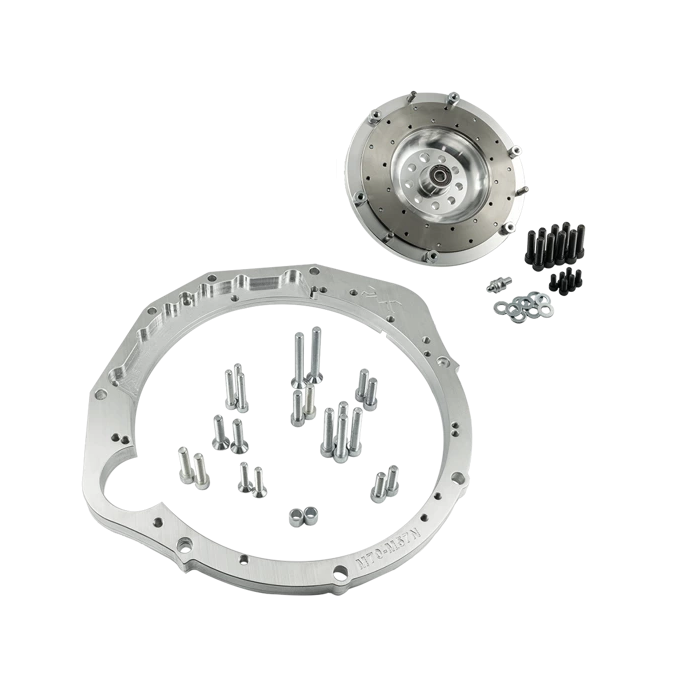

Kitet består av en 25 mm växellådsadapter i aluminium och ett anpassat svänghjul. Adapterplattan skapar den mekaniska anslutningen mellan motor och växellåda, medan svänghjulet ger rätt kopplingsgeometri för den angivna 240 mm-konfigurationen. Det är ett adapterkit utan kopplingssats, vilket gör att kopplingens tryckplatta, lamell och urtrampningskomponenter kan väljas efter byggets användning och den aktuella växellådan.

Svänghjulet är ett styvt enkelmasssvänghjul för enkel-lamellkoppling och väger 4,85 kg. Den utbytbara friktionsytan gör det möjligt att serva slitdelen utan att nödvändigtvis ersätta hela svänghjulet. Ett enkelmasssvänghjul saknar dubbelmassans interna torsionsdämpning, vilket normalt ger en mer direkt mekanisk känsla i drivlinan men kan innebära mer rassel och vibrationer vid låg belastning beroende på koppling, växellåda och övrig drivlineuppbyggnad.

Tillverkaren anger Sachs XTend 3000 951 952 och Sachs Performance 883082.001243 som rekommenderade tryckplattor. Kopplingslamellen ska vara avsedd för vald växellåda, ha 240 mm friktionsdiameter och splinespecifikation 32,5x35-26N med 26 splines. Kopplingsvalet bör därför göras som en helhet tillsammans med urtrampningslager, kopplingsgaffel och slavcylinder för HGD- eller JGA-lådan.

Tekniska specifikationer

• Motor: BMW M70/M70B50.
• Växellåda: ZF GS6-53DZ, 6-växlad manuell, lådkod HGD eller JGA.
• Växellådsadapter: aluminium, 25 mm tjock.
• Svänghjulstyp: styvt enkelmasssvänghjul för enkel-lamellkoppling.
• Friktionsdiameter: 240 mm.
• Svänghjulsvikt: 4,85 kg.
• Lamellspline: 32,5x35-26N, 26 splines.
• Utbytbar friktionsyta: ja.
• Kopplingssats ingår inte.

Kompatibilitet

• BMW M70/M70B50.
• ZF GS6-53DZ HGD och JGA.
• HGD- och JGA-varianterna förekommer bland annat i BMW E60/E61 525d och 530d med M57N/M57N2.

Detta ingår

• Växellådsadapter i aluminium.
• Fästbultar för växellådsadapter.
• Anpassat svänghjul.
• Bultsats för vevaxel.
• Bultsats för kopplingstryckplatta.
• Stöd/kulbult för kopplingsgaffel.

Att kontrollera före montering

• Kontrollera alltid växellådans faktiska lådkod. GS6-53DZ finns i flera utföranden, men detta kit är avsett för HGD eller JGA.
• Kitet kräver kuggkrans/flexplatta från automatväxlad BMW M70; denna komponent ingår inte.
• Startmotor, urtrampningslager, kopplingsgaffel och slavcylinder ska väljas för den aktuella HGD- eller JGA-växellådan.
• Använd de medföljande fästelementen enligt tillverkarens monteringsanvisningar och kontrollera kopplingens frigång samt startmotorns ingrepp innan slutmontering.

Detta är en mekanisk grund för M70-byggen där den angivna GS6-53DZ-lådan ska användas och kopplingspaketet väljs separat efter bilens effekt, körsätt och användningsområde.
