Adapter Kit Växellåda PMC Motorsport Mercedes M112 M113 M113K BMW E60 530D M57n GS5-53DZ HGD JGA 6-växlad 240mm 9.45"

PMC Motorsport adapterkit Mercedes M112/M113/M113K till BMW GS6-53DZ

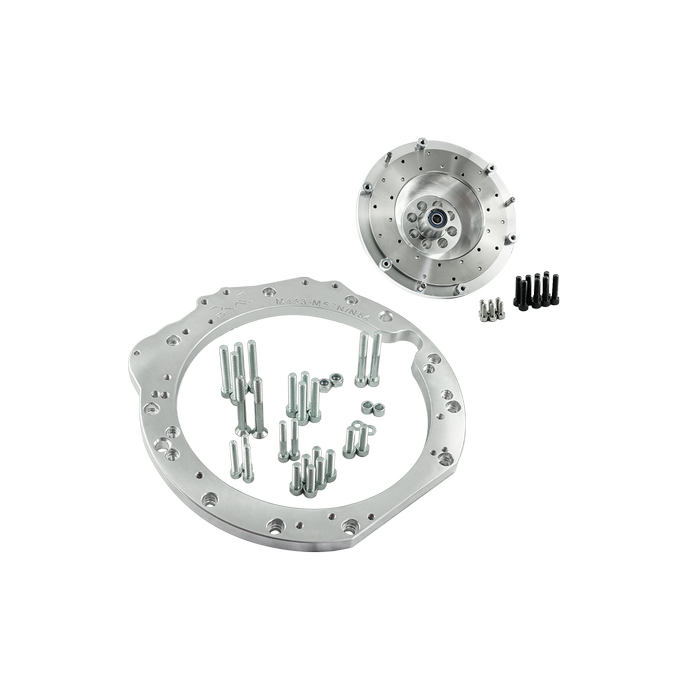

Detta adapterkit är avsett för att koppla Mercedes-Benz M112, M113 och M113K till BMW:s sexväxlade manuella ZF GS6-53DZ i HGD- eller JGA-utförande från E60 530D med M57N/M57N2. Kitet bygger på en 240 mm enkel lamell-koppling och innehåller adapterlösning samt ett anpassat aluminiumsvänghjul.

Svänghjulet har en utbytbar friktionsyta, vilket gör det möjligt att ersätta slitdelen utan att byta hela svänghjulet. Det är anpassat för 240 mm tryckplatta avsedd för BMW M57/M57N, N54 eller BMW E46 M3. Kopplingslamellen ska väljas för den aktuella växellådans splines och vara avsedd för 240 mm koppling.

Adapterkitet är relevant i manuella drivlinebyggen där Mercedes V6- eller V8-motorn ska kombineras med den robusta BMW ZF-lådan. Lösningen förutsätter att övriga delar av kopplingssystemet matchas som ett system: tryckplatta, lamell, urtrampningslager, kopplingsgaffel och växellådans ingående axel måste stämma överens.

Kompatibilitet

• Mercedes-Benz M112.
• Mercedes-Benz M113 4,3, 5,0 och 5,4 liter.
• Mercedes-Benz M113K 5,4 Kompressor.
• BMW ZF GS6-53DZ/S6-53DZ, 6-växlad manuell växellåda.
• BMW E60 530D med M57N eller M57N2 och växellådskod HGD eller JGA.

Tekniska specifikationer

• Kopplingstyp: enkel lamell.
• Kopplingsdiameter: 240 mm / 9,45 tum.
• Svänghjul: specialanpassat aluminiumsvänghjul med utbytbar friktionsyta.
• Tryckplattformsanpassning: BMW M57/M57N, N54 eller BMW E46 M3.
• Växellådans ingående axel: 32,5 x 35-26N.
• Svänghjulet kontrolleras och balanseras före leverans.
• Nödvändiga monteringsbultar för kitet ingår.

Att tänka på vid montering

• Startkransen från automatversionen av Mercedes-Benz ska användas och ingår inte i kitet.
• Mercedes-Benz originalstartmotor behålls.
• Urtrampningslager och kopplingsgaffel används från den aktuella BMW-växellådan.
• Har urtrampningslagret två höjdlägen ska läget 28,5 mm användas.
• Kontrollera alltid växellådans exakta kod innan köp. Detta kit är avsett för HGD- och JGA-versionerna av GS6-53DZ, inte för andra GS6-53DZ-varianter med avvikande utförande.

För ett genomtänkt swapbygge ger kitet en definierad koppling mellan Mercedes-motorns bultmönster och BMW:s GS6-53DZ-låda, samtidigt som 240 mm-kopplingen kan specificeras efter bilens effekt- och användningsområde.
