Adapter Kit Växellåda PMC Motorsport Mercedes M112/M113/M113K till BMW GS6-53DZ/GS6-53BZ, 240 mm

Adapterkit för att kombinera Mercedes-Benz M112, M113 eller M113K med BMW:s sexväxlade ZF GS6-53DZ eller GS6-53BZ. Kitet är avsett för manuella swapbyggen och bygger på ett 240 mm enkelmassesvänghjul för en enkel lamell.

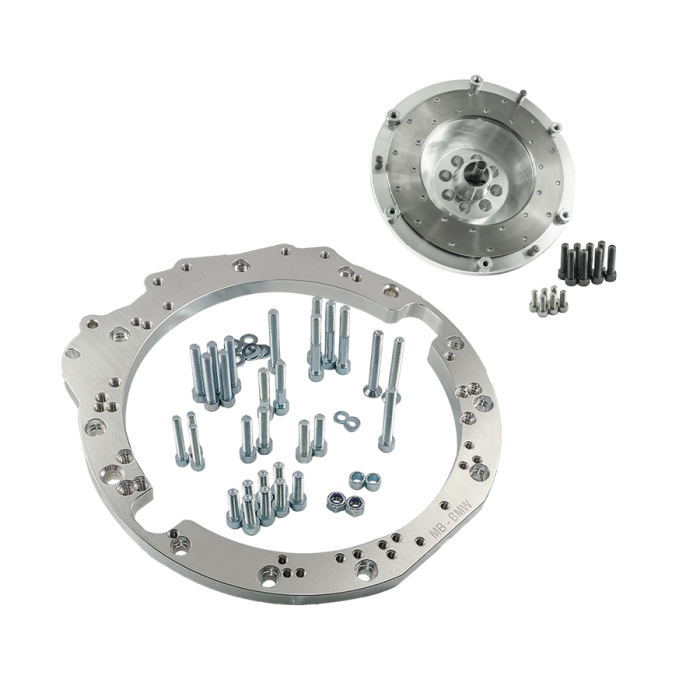

Lösningen består av en växellådsadapter i aluminium och ett kundanpassat, stelt enkelmassesvänghjul. Svänghjulet har en utbytbar friktionsyta, vilket gör det möjligt att förnya slitdelen utan att nödvändigtvis ersätta hela svänghjulet. Konstruktionen använder en 240 mm koppling och är avsedd för BMW:s 26-splines ingående axel med måttet 32,5 x 35-26N.

Detta är ett adapterkit utan komplett koppling. Tryckplatta, lamell, urtrampningslager, kopplingsgaffel och slavcylinder ska väljas för den aktuella BMW-växellådan. Tillverkaren rekommenderar bland annat Sachs Performance 883082.001243 samt Sachs XTend 3000 951 952 för M57N/M57N2 och 3000 951 949 för N54/N55 som tryckplattor. Kopplingslamellen ska vara 240 mm och ha rätt nav för den använda växellådans splines.

Tekniska specifikationer

• Motorer: Mercedes-Benz M112, M113 och M113K.
• Växellådor: BMW ZF GS6-53DZ HGU/HGK och GS6-53BZ.
• Kopplingsdiameter: 240 mm / 9,45 tum.
• Svänghjulstyp: stelt enkelmassesvänghjul för enkel lamell.
• Svänghjulsvikt: 6,35 kg.
• Utbytbar friktionsyta på svänghjulet.
• Ingående axelsplines: 32,5 x 35-26N, 26 splines.
• Växellådsadapterns tjocklek: 20 mm.
• Angivet maximalt vridmoment för adapterkitet: 800 Nm.

Kompatibilitet och förutsättningar

• Passar M112, M113 och M113K med Mercedes-Benz automatversionens flexplate/kuggkrans OE 112 032 02 47.
• Mercedes-Benz originalstartmotor ska användas.
• HGU- och HGK-varianterna av GS6-53DZ förekommer bland annat i BMW E9x 325d och 330d med M57N2.
• För växellådor med urtrampningslager i två möjliga positioner ska kopplingsgaffeln monteras i det nedre lagrets läge.
• Tillverkaren listar även GS6X53DZ HGL/HGW från M57N2 xDrive som kompatibla växellådsvarianter.

Detta ingår

• Växellådsadapter i aluminium.
• Fästelement för växellådsadapter.
• Kundanpassat 240 mm svänghjul.
• Bultsats för kopplingstryckplatta.
• Bultsats för vevaxelmontering.
• Anpassad kulbult/pivot för kopplingsgaffel.

Vid ett motor- och växellådsbyte räcker det inte att enbart passa ihop motor och sprängkåpa. Kontrollera alltid kopplingens bygghöjd, urtrampningens funktion, kardanlängd, växellådsfäste, tunnelutrymme och motorplacering innan slutmontering. Detta kit är relevant när en M112-, M113- eller M113K-driven bil ska få en robust BMW-baserad manuell sexväxlad drivlina för gat-, drift- eller bankörningsbyggen.
