Adapter Kit Växellåda PMC Motorsport Mercedes Manuell 6-växlad BMW M57n GS6-53DZ HGA HGD JGA 240mm 9.45"

Adapterkit Mercedes-Benz M156 till BMW ZF GS6-53DZ HGA, HGD och JGA – 240 mm

Detta adapterkit är utvecklat för att kombinera Mercedes-Benz M156 med BMW:s manuella ZF GS6-53DZ-sexväxlade växellådor i utförandena HGA, HGD och JGA. Lösningen använder ett 240 mm enkelkopplingssystem och är avsedd för genomtänkta motor- och transmissionsswappar.

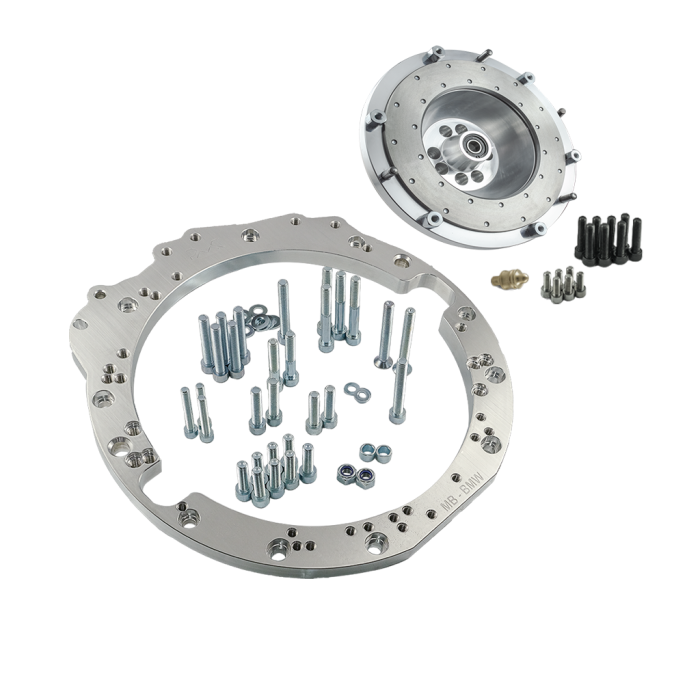

Kitet bygger på en adapterplatta och ett motorspecifikt enkelmassesvänghjul i aluminium, vilket skapar den mekaniska kopplingen mellan Mercedes-motorn och BMW-växellådan. Svänghjulet har utbytbar friktionsyta, vilket är praktiskt när ytan blir sliten eller om kopplingen servas i ett drift-, bankörnings- eller effektbygge. Enkelmasselösningen saknar dubbelmassesvänghjulets interna dämpning och ger därför normalt en mer direkt drivlinekänsla, men kan också medföra mer transmissionsljud vid låga varvtal.

Svänghjulet är anpassat för 240 mm tryckplatta av BMW-typ. Kopplingslamellen måste väljas med rätt splines för den aktuella GS6-53DZ-lådan; ingående axel har splinespecifikationen 32,5x35-26N med 26 splines. Tryckplatta, lamell, urtrampningslager, kopplingsgaffel och slavcylinder väljs efter växellådsutförandet och ingår inte i adapterkitet.

Egenskaper

• Adapterkit för Mercedes-Benz M156 och BMW ZF GS6-53DZ manuell sexväxlad växellåda.
• Passar växellådsvarianterna HGA, HGD och JGA.
• 240 mm / 9,45 tum enkelkopplingsutförande.
• Enkelmassesvänghjul i aluminium med utbytbar friktionsyta.
• Svänghjulsvikt: 6,70 kg.
• Avsett för BMW-typ 240 mm tryckplatta och kopplingslamell med rätt splines för GS6-53DZ.
• Rekommenderade tryckplattor omfattar Sachs XTend 3000 951 952 samt Sachs Performance 883082.001243.

Kompatibilitet

• Mercedes-Benz M156.
• BMW ZF GS6-53DZ HGA från BMW E46 330d med M57N.
• BMW ZF GS6-53DZ HGD och JGA från BMW E60/E61 525d och 530d med M57N eller M57N2.

Tekniska specifikationer

• Kopplingstyp: enkel lamell.
• Friktionsdiameter: 240 mm / 9,45 tum.
• Svänghjulstyp: styvt enkelmassesvänghjul.
• Material, svänghjul: aluminium.
• Friktionsyta: utbytbar.
• Splines, växellådsingående axel: 32,5x35-26N.
• Antal splines: 26.

Viktigt vid montering

För denna lösning krävs Mercedes-Benz originalstartmotor samt kuggkrans/flexplate från automatutförandet med referensen A2730300312. Använd urtrampningslager, kopplingsgaffel och slavcylinder som hör till den valda BMW-växellådan. På urtrampningslager med två möjliga höjdlägen ska kopplingsgaffeln monteras i det nedre läget. Kontrollera alltid växellådans identitetskod, ingående axel och tillgängliga monteringsmått innan delar beställs eller drivlinan byggs ihop.

Adapterkitet är relevant när M156 ska kombineras med en BMW GS6-53DZ i ett gat-/banbygge eller motorsportinriktat SWAP-projekt där val av koppling, växellådsfäste, kardan, växellänkage och frigång i kardantunnel behöver planeras som en helhet.
