Adapter Kit Växellåda PMC Motorsport Mercedes OM606 Nissan Patrol Y61 ZD30 TD42 250mm 9.84"

Adapter Kit Växellåda PMC Motorsport Mercedes OM606 Nissan Patrol Y61 ZD30 TD42 250 mm

Adapterkit för att sammanfoga Mercedes-Benz OM606 med den manuella växellådan från Nissan Patrol Y61 ZD30 eller TD42. Satsen är byggd kring ett 250 mm enkelmasse-/enkelskivsystem och är avsedd för OM606-konverteringar där Patrol-drivlinan behålls.

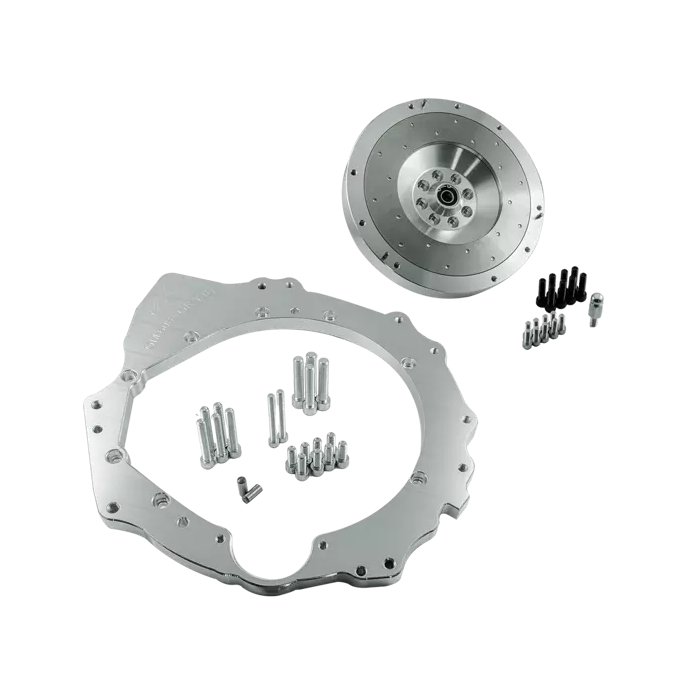

Kitet kombinerar en växellådsadapter i aluminium med ett styvt enkelmassesvänghjul i gjutjärn. Adapterplattan är 20 mm tjock och placerar motor och växellåda i rätt förhållande till varandra, medan enkelmassesvänghjulet ger en direkt mekanisk koppling utan dubbelmassesvänghjulets interna dämpning. Det är en konstruktionsprincip som är relevant i robusta offroadbyggen och andra OM606-konverteringar där servicebarhet och tydlig kraftöverföring prioriteras.

Svänghjulet har utbytbar friktionsyta, vilket gör att slitagedelen kan ersättas vid behov i stället för att hela svänghjulet behöver bytas. PMC anger en svänghjulsvikt på 9,55 kg och en maximal vridmomentskapacitet på 650 Nm för 250 mm-konfigurationen. Koppling ingår inte, vilket ger möjlighet att välja lamell och tryckplatta utifrån bilens användning och önskad drivbarhet.

Tekniska specifikationer

• Motoranpassning: Mercedes-Benz OM606.
• Kompatibla OM606-varianter: OM606.910, OM606.912, OM606.961, OM606.962 och OM606.964.
• Växellådsanpassning: Nissan Patrol Y61 ZD30 3,0 och Nissan Patrol Y61 TD42 4,2 med manuell växellåda.
• Svänghjulstyp: styvt enkelmassesvänghjul för enkel lamell.
• Friktionsdiameter: 250 mm / 9,84 tum.
• Angiven maximal vridmomentskapacitet: 650 Nm.
• Svänghjulsvikt: 9,55 kg.
• Växellådsadapter: aluminium, 20 mm tjock.
• Svänghjulsmaterial: gjutjärn.
• Utbytbar friktionsyta: ja.
• Koppling ingår inte i satsen.

Komponenter och kopplingsval

• Rekommenderad tryckplatta: Nissan 350Z/370Z, 250 mm.
• Rekommenderad lamell: Nissan Patrol Y61 ZD30, 23 x 25-24N, 250 mm.
• Urtrampningslager och kopplingsgaffel ska vara avsedda för den aktuella Patrol-växellådan.
• Mercedes-Benz originalstartmotor krävs men ingår inte.
• Startkrans/flexplate från Mercedes-Benz automatisk OM605/OM606 krävs men ingår inte.
• I satsen ingår bultar för tryckplatta, vevaxel, växellådsadapter och växellådsinfästning.

Praktiskt vid byggnation

Kontrollera före montering att växellådan verkligen kommer från rätt Patrol-utförande samt att vald lamell har rätt navprofil för växellådans ingående axel. Eftersom satsen levereras utan koppling behöver tryckplatta och lamell väljas som en fungerande 250 mm-kombination. Verifiera även tillgången till korrekt startkrans/flexplate och originalstartmotor innan motor och växellåda sammanfogas.

Detta är en genomtänkt grund för OM606 i Nissan Patrol Y61 när målet är att kombinera Mercedes dieselmotorns potential med Patrol-växellåda och ett servicebart 250 mm kopplingssystem.
