Detta kompletta mekaniska adapterkit kopplar Nissan RB20, RB25, RB26 och RB30 till en BMW-baserad ZF 8HP automatlåda. Det är avsett för motorsport- och baninriktade drivlinebyggen där RB-motorns originalmönster ska kombineras med en modern åttastegad automat.

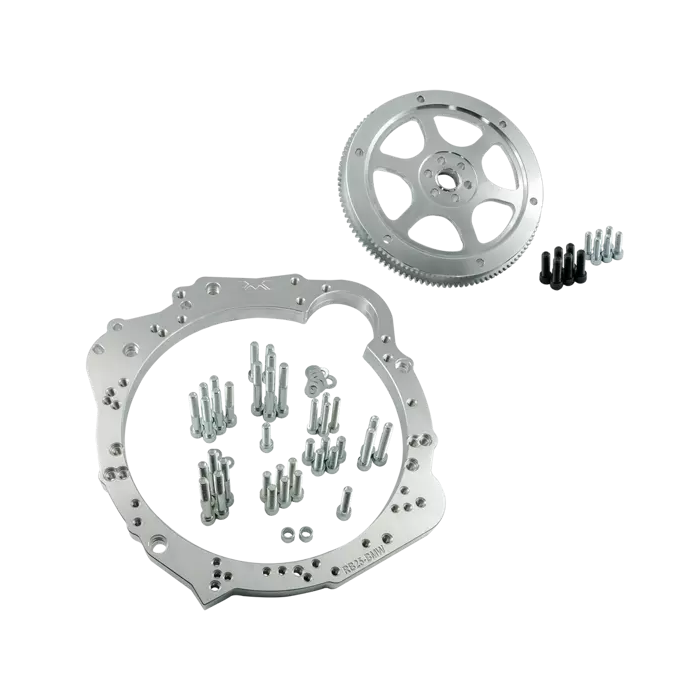

Kitet innehåller en 25 mm tjock växellådsadapter i aluminium och en separat adapter till momentomvandlaren. Momentomvandlaradaptern har startkrans och monteras mot vevaxeln med medföljande bultsats, medan adapterplattan sammanfogar motor och växellåda. Konstruktionen är avsedd för 8HP-enheter med sexbultad momentomvandlare och den mindre 8HP-sprängkåpan.

Tillverkaren anger att konstruktionen har tagits fram med 3D-mätning och CNC-bearbetning för att styra centreringen mellan motor och transmission. En korrekt centrering är särskilt viktig i en automatkonvertering, eftersom momentomvandlare, oljepump och växellådans ingående delar inte ska belastas av felaktig inriktning.

Innehåll och konstruktion

• Aluminiumadapterplatta för Nissan RB till BMW-baserad ZF 8HP.
• Förstärkt adapter till momentomvandlaren med startkrans.
• Monteringsbultar till växellådsadaptern.
• Bultsats för infästning av momentomvandlaradaptern mot vevaxeln.
• Nissan RB-startmotor i originalutförande krävs, men ingår inte.

Tekniska specifikationer

• Adapterplattans material: aluminium.
• Adapterplattans tjocklek: 25 mm / 0,98 tum.
• Växellådstyp: BMW-baserad ZF 8HP med sexbultad momentomvandlare och liten 8HP-sprängkåpa.
• Startmotor: Nissan RB OE.
• Tillverkarangivet åtdragningsmoment för svänghjulsbultarna: 120 Nm + lim enligt tillverkarens anvisning.

Kompatibilitet

• Motorer: Nissan RB20, RB25, RB26 och RB30.
• RB20: RB20ET, RB20DE, RB20DET, RB20P, RB20DET-R och RB20DE NEO.
• RB25: RB25DE, RB25DET, RB25DE NEO och RB25DET NEO.
• RB26: RB26DETT och RB26DETT N1.
• RB30: RB30S, RB30E och RB30ET.
• ZF 8HP50 från BMW B37, B38 och B48.
• ZF 8HP51 från BMW B46, B47, B48 och B58.
• ZF 8HP70 och 8HP70X från BMW N57 och N57N.
• ZF 8HP75, 8HP75X och 8HP75Z från BMW N57, N57N och B57.
• ZF 8HP76, 8HP76X och 8HP76Z från BMW B57 och S58.

Att planera före montering

• Monteringsunderlaget anger att ett hål behöver tas upp i växellådans sprängkåpa för startmotorn.
• Kontrollera att den aktuella 8HP-lådan verkligen har rätt sprängkåpsutförande och sexbultad momentomvandlare innan beställning.
• Kitet löser den mekaniska förbindelsen mellan motor och växellåda. Växellådans elektronik, styrsystem eller TCU, växelförare, fästen, kardanaxel och eventuella tunneländringar måste planeras för den aktuella bilen.
• Vid användning av xDrive-baserade 8HP-varianter behöver den fortsatta drivlineintegrationen bedömas utifrån växellådans utgående sida och fordonets tänkta drivlina.

Det här är en motorsportinriktad lösning för byggare som vill integrera en BMW-baserad ZF 8HP bakom Nissan RB. Monteringen bör utföras av verkstad eller byggare med erfarenhet av motor- och växellådskonverteringar.
