Adapter Kit Växellåda PMC Motorsport Nissan SR20 BMW M50 S50 M52 S52 M54 ZF-5 5-växlad 240mm 9.45"

Adapterkit Nissan SR20 till BMW ZF5, 240 mm

PMC Motorsport adapterkit för att koppla Nissan SR20DE eller SR20DET i RWD-utförande till BMW:s femväxlade ZF-manual. Satsen är byggd kring ett 240 mm enkelmassesvänghjul för SR20-swappar där BMW ZF5 används i en motorsportinriktad drivlina.

Kitets växellådsadapter är tillverkad i aluminium och bygger 20 mm. Det specialanpassade svänghjulet har aluminiumkonstruktion med utbytbar friktionsyta i gjutjärn. Svänghjulet kontrolleras och balanseras före leverans, och den löstagbara friktionsytan gör att slitdelen kan ersättas vid framtida service utan att hela svänghjulet behöver bytas.

Detta är ett adapterkit utan koppling. Lamell, tryckplatta, urtrampningslager, kopplingsgaffel och slavcylinder ska väljas för den aktuella växellådan. Tillverkaren anger upp till 800 Nm för denna 240 mm-version, men den faktiska vridmomentkapaciteten bestäms alltid av den valda kopplingskombinationen och övriga delar i drivlinan.

Tekniska specifikationer

• Växellådsadapter i aluminium, 20 mm tjock.
• Enkelmassesvänghjul för enskivig 240 mm / 9,45 tum-koppling.
• Svänghjul med aluminiumstomme och utbytbar friktionsyta i gjutjärn.
• Angiven vridmomentkapacitet: upp till 800 Nm.
• Lamellens splines: 23 x 29-10N, 10 splines.
• Kräver Nissan SR-startmotor i originalutförande; startmotor ingår inte.

Kompatibilitet

• Nissan SR20DE och SR20DET i RWD-utförande.
• BMW ZF femväxlade S5D-310 / ZF310 (S5-31) och S5D-320 / ZF320 (S5-32).
• ZF5-växellådor från BMW-applikationer med bland annat M50, M52, S50, S52 och M54.
• Svänghjulet passar inte BMW:s sexväxlade M54-växellåda.

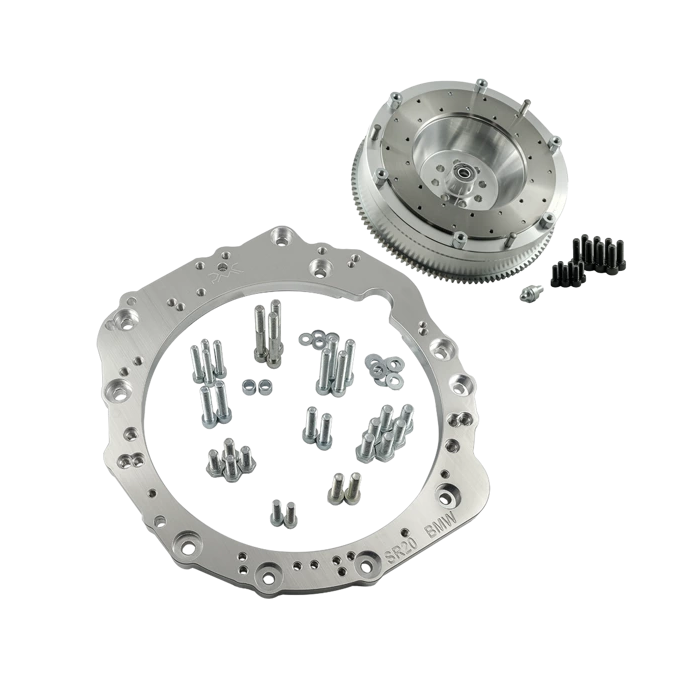

I satsen ingår

• Växellådsadapter i aluminium.
• Specialanpassat svänghjul.
• Bultar för växellådsadapter.
• Bultsats för montering mot vevaxel.
• Bultsats för kopplingstryckplatta.
• Specialanpassad kulpivot för kopplingsgaffel.

Praktiskt vid val och montering

• Välj en 240 mm lamell med splines 23 x 29-10N för ZF5-lådan.
• Tryckplattor som anges för svänghjulet omfattar Sachs XTend 3000 951 877, Sachs Performance 883082.001243, Sachs XTend 3000 951 949 och Sachs XTend 3000 951 952.
• Urtrampningslager, kopplingsgaffel och slavcylinder måste vara avsedda för den valda BMW-växellådan.
• Kontrollera de två övre fästhålen i växellådskåpan före montage. På vissa adapterutföranden tillverkade efter 2022 kan lätt bearbetning krävas på vissa ZF- och Getrag-lådor.
• Montering av svänghjul, koppling och växellådsadapter bör utföras med rätt verktyg och enligt tillverkarens anvisningar för respektive fästelement.

Adapterkitet är relevant för SR20-byggen där en BMW ZF5-låda väljs för en mekanisk och servicebar drivlina, exempelvis inom drifting, bankörning eller andra motorsportinriktade swapprojekt.
