Adapter Kit Växellåda PMC Motorsport Toyota UZ Manuell 6-växlad BMW M57n GS6-53DZ HGU HGK 240mm 9.45"

Adapter Kit Växellåda PMC Motorsport Toyota UZ Manuell 6-växlad BMW M57n GS6-53DZ HGU HGK 240mm 9.45"

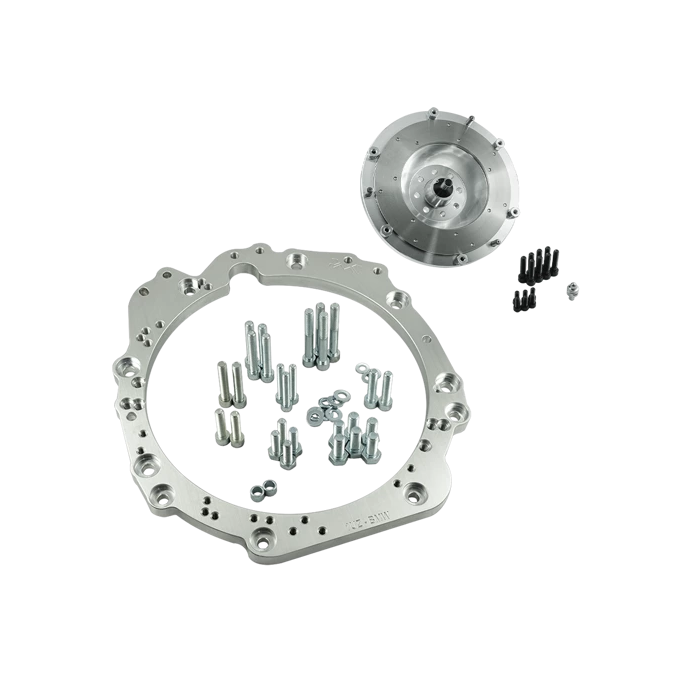

Adapterkit för att montera Toyota/Lexus V8 UZ-motorer med BMW:s ZF GS6-53DZ sexväxlade manuella växellåda i HGU- eller HGK-utförande. Satsen kombinerar en 20 mm aluminiumadapter med ett kundanpassat 240 mm enkelmassasvänghjul för en enkel lamellkoppling.

Kitet är avsett för Toyota/Lexus 1UZ-FE och 3UZ-FE och bygger växellådans kopplingslösning kring BMW GS6-53DZ. Svänghjulet har utbytbar friktionsyta i gjutjärn, vilket innebär att slitytan kan förnyas separat när den är utsliten i stället för att hela svänghjulet behöver ersättas. Svänghjulet är kontrollerat och balanserat före leverans samt använder lagerbussning för växellådans ingående axel.

Den styva enkelmassakonstruktionen saknar dubbelmassesvänghjulets interna torsionsdämpning. Det ger en mer direkt mekanisk koppling mellan UZ-motorn och transmissionen, men ställer samtidigt krav på att kopplingens lamell, urtrampningsdelar och växellådans skick väljs och kontrolleras som ett komplett system.

• Avsett för Toyota/Lexus 1UZ-FE och 3UZ-FE.
• Passar BMW ZF GS6-53DZ HGU och HGK, sexväxlade manuella växellådor.
• 20 mm växellådsadapter i aluminium.
• Kundanpassat enkelmassasvänghjul med utbytbar friktionsyta i gjutjärn.
• Svänghjulsvikt: 5,20 kg.
• 240 mm kopplingsdimension för enkel lamell.
• Innehåller adapterplatta, fästelement till adapter och svänghjul, bultar för tryckplatta samt specialanpassad kulbult till kopplingsgaffeln.

Tekniska specifikationer

• Adapterplattans tjocklek: 20 mm / 0,78".
• Friktionsytans diameter: 240 mm / 9,45".
• Svänghjulstyp: styvt enkelmassa/enkel lamell.
• Svänghjulsmaterial: aluminium med utbytbar friktionsyta i gjutjärn.
• Växellådans ingående splines: 32,5 x 35-26N.
• Antal splines: 26.
• Rekommenderad tryckplatta: Sachs Performance 88 308 200 1243 eller Sachs XTend 3000 951 952.
• Kopplingslamell: 240 mm, anpassad för aktuell växellådas splines.

Kompatibilitet

• Toyota/Lexus V8: 1UZ-FE och 3UZ-FE.
• BMW ZF GS6-53DZ HGU eller HGK, sexväxlad manuell växellåda från E9x 325d och 330d med M57N2.
• HGU och HGK har växellådshus med identifiering 1067 401 161.

Praktiskt vid montering

Koppling ingår inte i satsen. Välj därför tryckplatta och 240 mm lamell med rätt 32,5 x 35-26N-splines för just din GS6-53DZ. Urtrampningslager, kopplingsgaffel och slavcylinder ska vara avsedda för den aktuella BMW-växellådan. En Toyota UZ-startmotor krävs men ingår inte.

Svänghjulet kräver Toyota/Lexus original flexplatta/ringkrans 32101-50010 samt en 4,5 mm distans, 32116-50010, mellan motorblock och flexplatta. Kontrollera alltid växellådskod, sprängkåpa, ingående axel och kopplingsdelar före slutmontering, särskilt när transmissionen kommer från ett donatorfordon med flera närliggande GS6-53DZ-varianter.

Detta är en lösning för UZ-swappar där en robust sexväxlad BMW ZF-manual ska kombineras med ett servicebart 240 mm kopplingssystem, exempelvis i ban-, drifting- och gat-/banbyggen.
