Adapter Kit Växellåda PMC Motorsport Volvo "Vit" T5 T6 Manuell 6-växlad BMW M57n GS6-53DZ HGD JGA HGA 240mm 9.45"

Adapter Kit Växellåda PMC Motorsport Volvo "Vit" T5 T6 Manuell 6-växlad BMW M57n GS6-53DZ HGD JGA HGA 240 mm

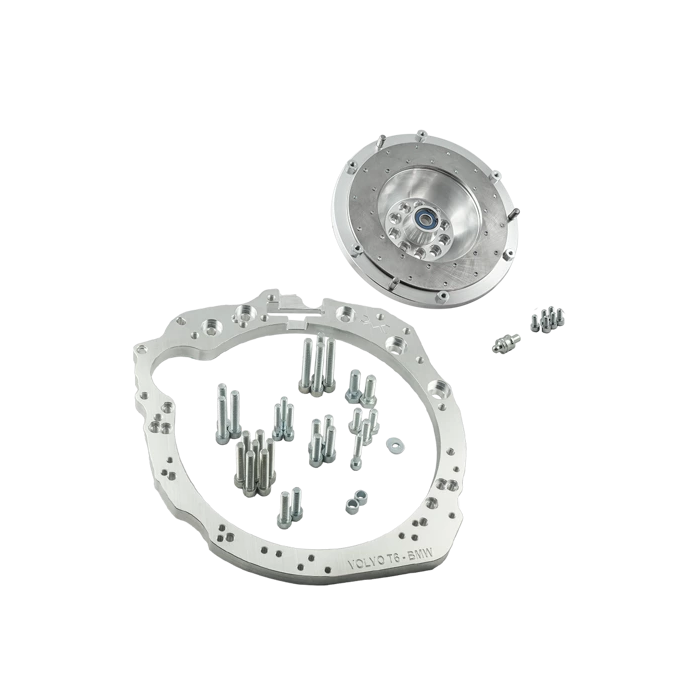

Komplett adapterkit för att ansluta Volvo Modular Whiteblock T5/T6 till BMW:s manuella ZF GS6-53DZ sexväxlade växellåda i utförandena HGD, JGA och HGA. Kitet bygger på ett 240 mm enkelmassesvänghjul och är avsett för drivlinebyggen där Volvo-motorn kombineras med en längsmonterad BMW-växellåda.

Adapterplattan i aluminium etablerar rätt mekanisk anslutning mellan motor och växellåda, medan det medföljande svänghjulet konverterar Volvo-motorns kopplingsinfästning till en 240 mm BMW-baserad kopplingslösning. Svänghjulet är en styv enkelmasskonstruktion för en lamell och har utbytbar friktionsyta. Det väger 4,80 kg, vilket ger en kompakt kopplingslösning utan dubbelmassesvänghjulets interna dämpning.

Kitet levereras utan koppling. Kopplingslamellen ska vara 240 mm och ha splines 32,5x35-26N för GS6-53DZ. Tillverkaren anger bland annat Sachs Performance 883082.001243 samt Sachs XTend 3000 951 952 och 3000 951 949 som passande tryckplattor. Urtrampningslager, kopplingsgaffel och slavcylinder ska väljas för den aktuella BMW-växellådan.

Kompatibilitet

• Volvo Modular Whiteblock-motorer: B5202/B5204, B5234, B5244, B5252/B5254, B6244, B6254, B6284 och B6294/B6304.
• BMW ZF GS6-53DZ sexväxlade manuella växellådor med koder HGD, JGA och HGA.
• HGD och JGA förekommer i BMW E60/E61 525d och 530d med M57N/M57N2.
• HGA förekommer i BMW E46 330d/330Cd med M57N.

Tekniska specifikationer

• Adapterplatta: aluminium.
• Adapterplattans tjocklek: 20 mm.
• Svänghjulstyp: styvt enkelmassesvänghjul för en kopplingslamell.
• Friktionsdiameter: 240 mm / 9,45 tum.
• Svänghjulsvikt: 4,80 kg.
• Friktionsyta: utbytbar.
• Lamellsplines: 32,5x35-26N, 26 splines.
• Ingår: adapterplatta, fästelement för adapterplattan, specialsvänghjul, bultsats för tryckplatta samt bultsats för vevaxelinfästning.

Att kontrollera före montering

• Volvo OE 1275370 drivplatta/kuggkrans från automatutförande krävs för svänghjulsmonteringen.
• Volvo OE 1 005 821 977 startmotor krävs.
• Tillverkaren anger Volvo OE 9454743 som erforderliga svänghjulsbultar; kontrollera alltid bultsatsens innehåll och monteringsunderlaget före installation.
• På växellådor med urtrampningslager i två lägen ska kopplingsgaffeln monteras i det nedre läget enligt tillverkarens anvisning.

Detta är ett drivlinekit för kvalificerade swapbyggen, exempelvis bankörning, drifting och andra motorsportinriktade projekt. Utöver motor- och växellådsanslutningen kan bygget kräva anpassning av motor- och växellådsfästen, växellådstunnel, kardanaxel och kringutrustning i det aktuella chassit.
