Adapter Kit Växellåda PMC Motorsport Volvo Vit T5 T6 Manuell 6-växlad BMW N54 GS6-53BZ 135i 335i 535i 240mm 9.45"

Adapter Kit Växellåda PMC Motorsport Volvo Whiteblock T5/T6 till BMW GS6-53BZ 240 mm

Detta adapterkit är avsett för att koppla Volvos modulära Whiteblock T5/T6-motorer till BMW:s ZF GS6-53BZ sexväxlade manuella växellåda. Kitet bygger på en 240 mm enkel-lamellslösning och används vid längsmonterade motorswappar där en robust BMW-låda ska kombineras med Volvo-motorn.

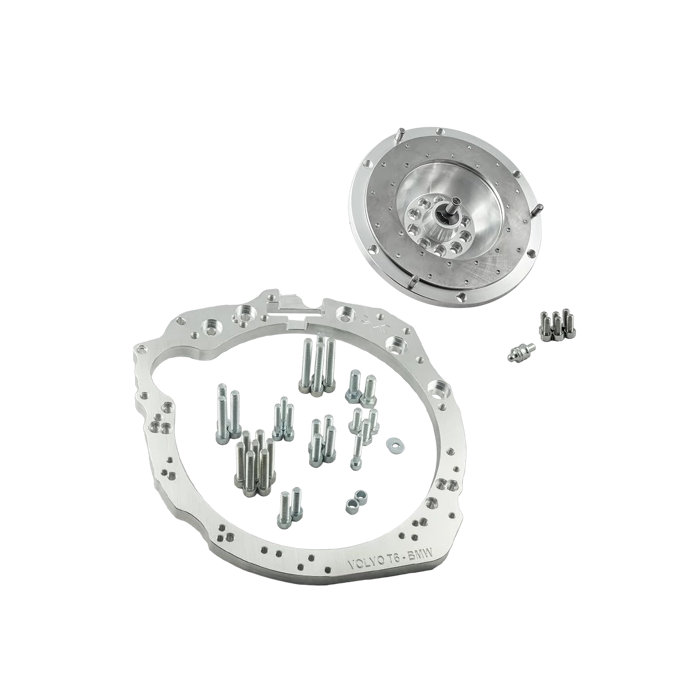

Kitet består av en växellådsadapter och ett anpassat svänghjul för 240 mm koppling. Adapterplattan positionerar motor och växellåda mot varandra, medan svänghjulet ger rätt gränssnitt för den aktuella kopplingsdimensionen. Korrekt centrering mellan vevaxel och växellådans ingående axel är avgörande för urtrampningslager, lamell och pilotstyrning i en manuell drivlina.

Den här satsen är specifikt avsedd för BMW ZF GS6-53BZ, en sexväxlad manuell växellåda som förekommer bakom BMW N54, bland annat i 135i, 335i och 535i. Växellådan har invändig splinesanslutning 32,5 x 35-26N, vilket innebär att kopplingslamellen måste väljas med rätt nav för just denna ingående axel.

Tekniska specifikationer

• Adapterkit för Volvo Modular Whiteblock T5/T6 till BMW ZF GS6-53BZ manuell 6-växlad växellåda.
• Svänghjul för 240 mm / 9,45 tum koppling med enkel lamell.
• Avsett för BMW GS6-53BZ i utföranden HGX/THGX, JGD/TJGD, JGF/TJGF, JGK/TJGK och HGY/THGY.
• GS6-53BZ har ingående axel med invändig splinesprofil 32,5 x 35-26N.
• Växellådans utväxlingar: 1:a 4,055, 2:a 2,396, 3:e 1,582, 4:e 1,192, 5:e 1,000, 6:e 0,872 och back 3,677.
• Kitet innehåller växellådsadapter och svänghjul.

Kompatibilitet

• Volvo Modular Whiteblock femcylindriga motorer: B5202/B5204, B5234, B5244 och B5252/B5254.
• Volvo Modular Whiteblock sexcylindriga motorer: B6244, B6254, B6284 samt B6294/B6304.
• BMW ZF GS6-53BZ sexväxlad manuell växellåda från N54-applikationer, bland annat BMW 135i, 335i och 535i.

Att tänka på vid komponentval och montering

• Svänghjulet är utformat för tryckplattor med BMW M57/M57N/M57N2/N54/B58/E46 M3-mönster. Kontrollera alltid tryckplattans monteringsmönster innan köp.
• Välj kopplingslamell efter växellådans splinesprofil och matcha urtrampningslager samt slavcylinder mot den aktuella BMW-växellådan.
• För montering krävs Volvo-startmotor med OE-nummer 1 005 821 977.
• Svänghjulsmonteringen kräver kuggkrans från Volvo automatutförande, OE-nummer 1275370, samt Volvo-bultar OE 9454743. Dessa delar ingår inte.
• Har växellådan urtrampningslager med två möjliga positioner ska kopplingsgaffeln monteras i den nedre lagerpositionen.
• Kontrollera alltid motor- och växellådsfästen, växellådstunnel, kardanlängd, växellänkage och drivlinans vinklar i det aktuella chassit. Dessa delar är fordonsspecifika och ingår inte i adapterns grundfunktion.

En genomtänkt lösning för Whiteblock-byggen där BMW:s GS6-53BZ ska användas som manuell sexväxlad drivlina. Satsen är avsedd för professionell montering i motorsport- och avancerade swapprojekt, där korrekt val av koppling och kringkomponenter är en central del av slutresultatet.
