Adapterkit BMW M57 till ZF 6HP xDrive för Nissan Patrol Y61

Detta adapterkit är utvecklat för att sammanföra BMW M57-dieselmotor med en ZF 6HP xDrive-automat i Nissan Patrol Y61, samtidigt som Patrolens fördelningslåda används. Det är avsett för avancerade drivlinebyggen där fyrhjulsdriften ska behållas vid motor- och transmissionsswap.

Kitet bygger den mekaniska kopplingen mellan motor, automatlåda och fördelningslåda. Lösningen är framtagen för BMW M57 i kombination med ZF:s fyrhjulsdrivna 6HP-transmissioner och Patrol Y61-fördelningslåda för ZD30 eller TD42. Det gör den relevant för terrängfordonsbyggen där en BMW-diesel och modern sexväxlad automat ska integreras i Y61-drivlinan.

De ingående adaptrarna är CNC-tillverkade och konstruktionen uppges vara framtagen med 3D-mätning för korrekt inbördes centrering mellan motor, växellåda och fördelningslåda. Rätt centrering är särskilt viktig i ett automatswapbygge, eftersom avvikelser i drivlinans geometri kan belasta momentomvandlare, växellådans ingående delar och anslutningen mot fördelningslådan.

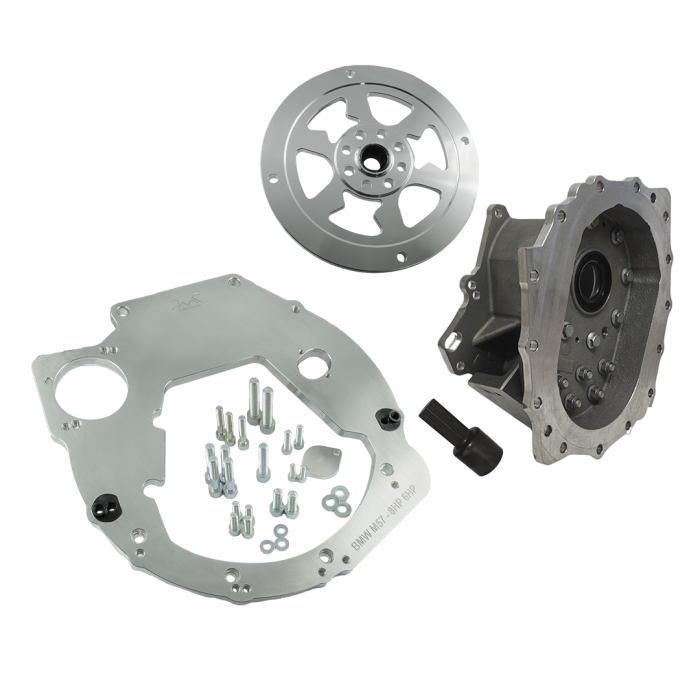

I satsen ingår

• Adapterplatta mellan BMW M57 och ZF 6HP.
• Adapter för anslutning mellan ZF 6HP xDrive och Nissan Patrols fördelningslåda.
• Adapter för momentomvandlaranslutning mellan BMW M57 och ZF 6HP.

Tekniska specifikationer

• Avsedd motorfamilj: BMW M57, inklusive M57D30 306D1 och M57N 306D2-EU3.
• Kompatibla automatlådor: ZF 6HP26X och ZF 6HP28X, sexväxlade xDrive-versioner för BMW M57N/M57N2 diesel.
• Matchande fördelningslådor: Nissan Patrol Y61 ZD30 3.0 och Nissan Patrol Y61 TD42 4.2.
• Avsedd för Nissan Patrol Y61 i både SWB- och LWB-utförande.
• Konstruktion: CNC-tillverkade adapterkomponenter, utvecklade med 3D-mätning och kontroll av passform.

Praktiskt vid planering av swap

Kontrollera att donatorlådan verkligen är en xDrive-version av ZF 6HP26X eller 6HP28X; bakhjulsdrivna 6HP-varianter har en annan utgående konstruktion och omfattas inte av denna kombination. En elektroniskt styrd 6HP-låda kräver dessutom en fungerande strategi för transmissionsstyrning, kablage och växelväljare.

Adapterkitet löser den fysiska sammanbyggnaden av drivlinan, men ett färdigt fordon kan fortfarande kräva anpassning av motor- och växellådsfästen, växellådstunnel, kardanaxlarnas längd och övriga kringkomponenter. Det är därför en lösning för verkstäder och byggare med erfarenhet av motor- och transmissionsswappar i fyrhjulsdrivna fordon.

För Y61-byggen där BMW M57 kombineras med en xDrive-baserad ZF 6HP ger satsen en definierad mekanisk väg mellan motor, automatlåda och Patrolens befintliga fördelningslåda.
