Adapter SWAP PMC Motorsport Nissan Patrol Y61 BMW M57 ZF 8HP xDrive-Y61

Adapter SWAP PMC Motorsport Nissan Patrol Y61 BMW M57 ZF 8HP xDrive-Y61

Komplett adapterlösning för att kombinera BMW M57 306D1 eller 306D2-EU3 med en BMW ZF 8HP xDrive-automat och Nissan Patrol Y61:s fördelningslåda. Satsen är avsedd för tekniskt krävande motor- och drivlinebyggen där Patrolens fyrhjulsdrift ska behållas.

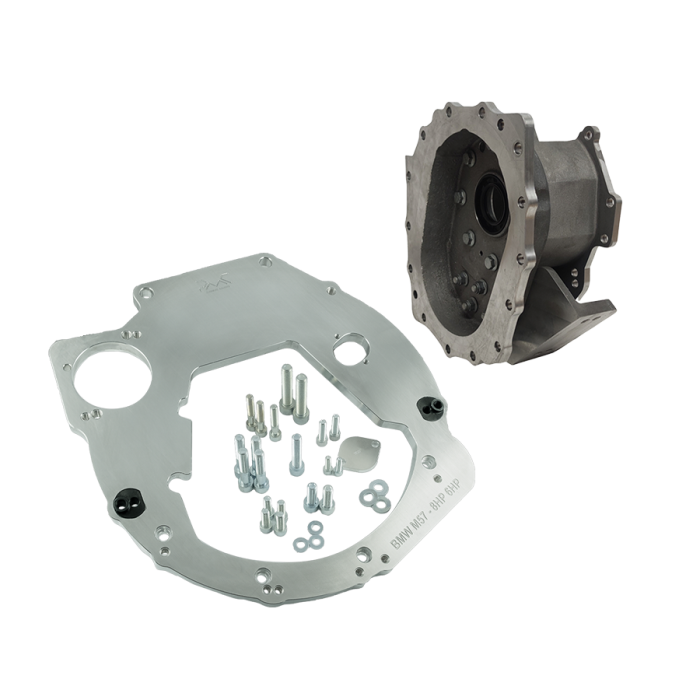

Lösningen består av en adapter mellan BMW M57-motorn och ZF 8HP-växellådan samt en separat adapter mellan xDrive-växellådan och Patrol Y61:s fördelningslåda. Motorns och växellådans inbördes placering bestäms av den 15 mm tjocka växellådsadaptern i aluminium, medan adaptern mot fördelningslådan bygger 142 mm. Konstruktionen är framtagen för att mekaniskt koppla samman delarna med korrekt centrering, vilket är avgörande för drivlinans funktion och komponenternas livslängd.

Växellådsadaptern är avsedd för BMW M57D30 306D1 samt M57D30 306D2-EU3 och används med sexbultad BMW ZF 8HP xDrive i utförande 8HP70X eller 8HP75X. På utgående sida ansluts Nissan Patrol Y61:s fördelningslåda från ZD30 3,0 eller TD42 4,2. Satsen passar Nissan Patrol Y61 i både kort och lång karossversion, förutsatt att rätt fördelningslåda används.

För anslutningen mellan M57 och ZF 8HP krävs en BMW original-flexplate/drive plate och momentomvandlaren från den valda 8HP-lådan. Dessa delar ingår inte i adaptern. Originalstartmotorn för aktuell M57 används enligt tillverkarens lösning, men startmotorns hus behöver bearbetas för frigång mot växellådshuset.

• Komplett lösning med adapter för motor till växellåda och adapter för växellåda till fördelningslåda.
• För BMW M57D30 306D1 och M57D30 306D2-EU3.
• För BMW ZF 8HP70X eller 8HP75X xDrive, åttastegad automatlåda.
• För Nissan Patrol Y61-fördelningslåda från ZD30 3,0 eller TD42 4,2.
• Växellådsadapter i aluminium med medföljande monteringsbultar och styrstift.
• Adapter mot fördelningslåda i aluminiumgjutgods med tätning till kopplingsaxeln, monteringsbultar och monteringsanvisning.
• Kopplingsaxeln i adaptern mot fördelningslådan är tillverkad av värmebehandlat krommolybdenstål.

Tekniska specifikationer

• Växellådsadapter: aluminium.
• Växellådsadapterns tjocklek: 15 mm.
• Adapter mot fördelningslåda: aluminiumgjutgods.
• Adapter mot fördelningslådans tjocklek: 142 mm.
• Fördelningslådans position: 25 mm längre bak än originalplaceringen.
• Växellåda: BMW ZF 8HP70X eller 8HP75X xDrive.
• Motor: BMW M57D30 306D1 eller M57D30 306D2-EU3.

Kompatibilitet

• Nissan Patrol Y61 SWB och LWB.
• Nissan Patrol Y61 ZD30 3,0-fördelningslåda.
• Nissan Patrol Y61 TD42 4,2-fördelningslåda.
• BMW ZF 8HP70X från N57/N57N xDrive-diesel.
• BMW ZF 8HP75X från N57/N57N xDrive-diesel.

Praktiskt vid installation

Kontrollera före köp att både växellådan och fördelningslådan är rätt utförande, eftersom denna sats är specifik för xDrive-lådor och de angivna Patrol-fördelningslådorna. Fördelningslådans bakåtflyttning innebär att kardanaxlarnas längd kan behöva anpassas beroende på fjädringshöjd och chassikonfiguration. Motorfästen, växellådsbalk, växellådstunnel och elektronisk styrning av ZF 8HP behöver planeras som egna delar av bygget.

Detta är en drivlineadapter för verkstadsbyggda Patrol Y61-konverteringar, där en BMW M57 och modern ZF 8HP-automat kombineras med Patrolens befintliga fördelningslåda och fyrhjulsdrift.
