Adapter SWAP Nissan Patrol Y61 BMW M57N/M57N2 ZF 8HP xDrive

Komplett adaptersats för att kombinera BMW:s M57N- eller M57N2-diesel med en BMW ZF 8HP xDrive-automat i Nissan Patrol Y61. Satsen kopplar mot Patrolens fördelningslåda för att behålla fyrhjulsdriftens grundläggande drivlinearkitektur i ett avancerat swapbygge.

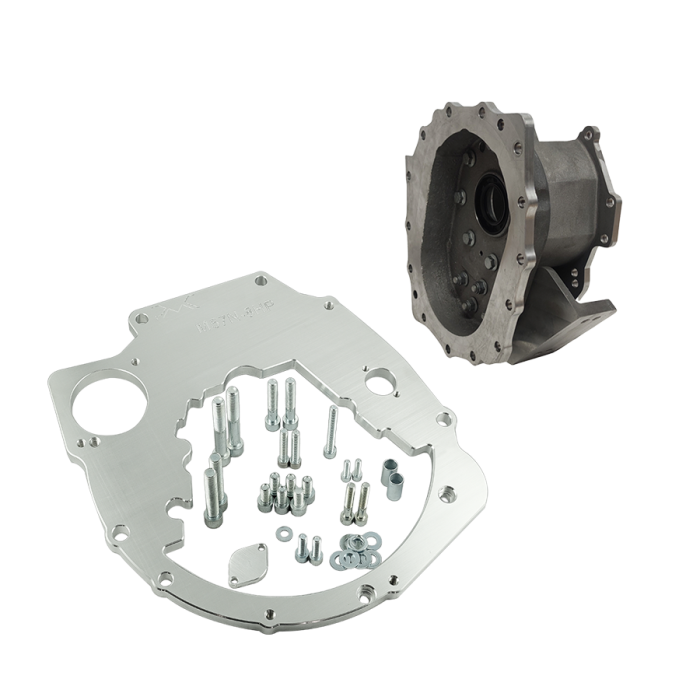

Lösningen består av två samverkande adaptrar: en växellådsadapter mellan BMW M57N/M57N2 och ZF 8HP samt en adapter mellan xDrive-växellådan och Nissan Patrol Y61:s fördelningslåda. Växellådsadaptern är tillverkad i aluminium och bygger 15 mm. Fördelningslådeadaptern är en aluminiumgjutning med 142 mm tjocklek och använder en värmebehandlad anslutningsaxel i krommolybdenstål.

Adaptern för fördelningslådan är avsedd för Patrol Y61 med ZD30 3,0 eller TD42 4,2. Den flyttar fördelningslådan 25 mm bakåt jämfört med originalplaceringen. Det innebär att kardanaxlarnas längd måste kontrolleras och vid behov anpassas utifrån bilens fjädringshöjd och aktuella uppsättning.

Egenskaper

• Komplett system för BMW M57N/M57N2, BMW ZF 8HP xDrive och Nissan Patrol Y61:s fördelningslåda.
• Avsett för Nissan Patrol Y61 i både kort och lång hjulbas.
• Aluminiumadapter mellan motor och växellåda med 15 mm tjocklek.
• Fördelningslådeadapter i aluminiumgjutning med 142 mm tjocklek.
• Värmebehandlad anslutningsaxel i krommolybdenstål.
• Tätningsring för anslutningsaxeln, monteringsbultar och monteringsanvisning ingår till fördelningslådeadaptern.
• Växellådsadaptern levereras med erforderliga adapterbultar.

Tekniska specifikationer

• Motorer: BMW M57N M57D30 306D2-EU4 samt BMW M57N2 M57D30 306D3, 306D4 och 306D5.
• Växellådor: BMW ZF 8HP70X och 8HP75X, 8-växlade xDrive-utföranden från BMW N57/N57N diesel.
• Fördelningslåda: Nissan Patrol Y61 ZD30 3,0 eller TD42 4,2.
• Växellådsadapter: aluminium, 15 mm.
• Fördelningslådeadapter: aluminiumgjutning, 142 mm.
• Fördelningslådans placering: 25 mm längre bak än original.

Kompatibilitet

• Nissan Patrol Y61 SWB och LWB.
• BMW M57N och M57N2 inom angivna motorbeteckningar.
• BMW ZF 8HP70X och 8HP75X i xDrive-utförande.
• Nissan Patrol Y61-fördelningslåda från ZD30 3,0 eller TD42 4,2.

Praktiskt vid bygge och montering

Motor-växellådsdelen använder BMW:s original-flexplate tillsammans med momentomvandlaren från den aktuella 8HP-lådan; flexplate ingår inte. M57N-startmotorn behålls enligt tillverkarens lösning, men startmotorhuset behöver bearbetas. Fördelningslådeadaptern är specificerad för montering med originaltvärbalk från Patrol 3,0 och Patrolens växellådsfästen, alternativt en anpassad tvärbalk.

Detta är en fysisk drivlineadapter, inte ett komplett konverteringspaket för hela bilen. Planera därför även för växellådsstyrning, växelväljare, kylning, motor- och växellådsfästen, utrymme i växellådstunnel samt kardanaxlar. Satsen är avsedd för professionella swapbyggen och motorsportanvändning, där inpassning och kontroll av hela drivlinans geometri är en central del av installationen.
