Adapterplatta Växelåda PMC Motorsport Mercedes M156 M113K Jaguar ZF 8HP 8HP70

Adapterplatta Växelåda PMC Motorsport Mercedes M156 M113K Jaguar ZF 8HP 8HP70

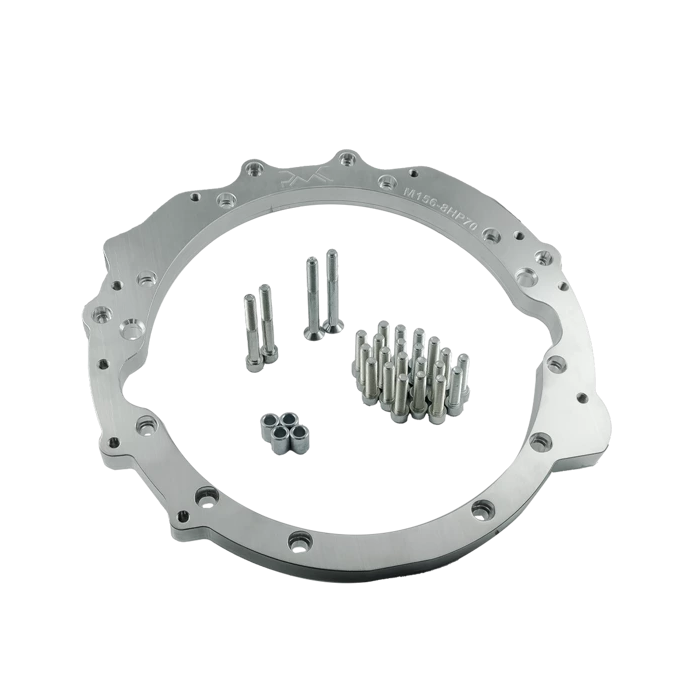

Adapterplatta i aluminium för att mekaniskt sammanfoga Mercedes-Benz-motorer med Jaguar/Land Rover ZF 8HP-automat, inklusive 8HP70 med fyrbultad momentomvandlare. Den är avsedd för drivline-SWAP där en Mercedes-motor ska kombineras med den längsmonterade ZF 8HP-växellådan från Jaguar eller Land Rover.

Plattan bygger ut drivlinan med 25 mm och är konstruerad för att positionera motor och växellåda koaxiellt. Korrekt centrering mellan vevaxel, momentomvandlare och växellådans ingående delar är avgörande i en automatkonvertering, både för momentomvandlarens funktion och för att undvika onödig belastning på drivlinans komponenter.

Detta är en växellådsadapter, inte en komplett konverteringssats. För att ansluta motorn till momentomvandlaren krävs en separat PMC Motorsport-adapter för momentomvandlaren. Tillverkaren anger även att Mercedes-Benz automatflexplatta/startkrans OE A2730300312 ska användas i denna kombination; denna ingår inte.

Kompatibilitet

• Mercedes-Benz M113/M113K, M156, M157, M177, M272 och M273.
• Jaguar/Land Rover ZF 8HP-automatlådor med fyrbultad momentomvandlare, inklusive ZF 8HP70.

Tekniska specifikationer

• Material: aluminium.
• Adapterplattans tjocklek: 25 mm / 0,98 tum.
• Avsedd växellådstyp: Jaguar/Land Rover ZF 8HP med fyrbultad momentomvandlare.
• Separat momentomvandlaradapter krävs för komplett mekanisk anslutning mellan motor och växellåda.
• Mercedes-Benz automatflexplatta/startkrans OE A2730300312 krävs enligt tillverkarens anvisning och ingår inte.

Praktiskt vid SWAP

Adapterplattan löser infästningen mellan motorblock och växellådshus, men ett färdigt drivlinebygge kräver normalt även planering av motor- och växellådsfästen, kardanaxel, växellådstunnel, startmotorlösning samt styrning av 8HP-lådan. Kontrollera alltid momentomvandlarens bultmönster innan köp, eftersom adaptern är avsedd för Jaguar/Land Rover-utförandet med fyra fästbultar.

En relevant komponent för avancerade gat-/banbyggen, drifting- och andra SWAP-projekt där Mercedes M113K eller M156 ska kombineras med Jaguar-baserad ZF 8HP-automatlåda.
