Adapterplatta Växellåda PMC Motorsport BMW M50 M52 M54 S50 S52 S54 6-växlad GS6-53DZ 0° Vertikal

Adapterplatta Växellåda PMC Motorsport BMW M50 M52 M54 S50 S52 S54 6-växlad GS6-53DZ 0° Vertikal

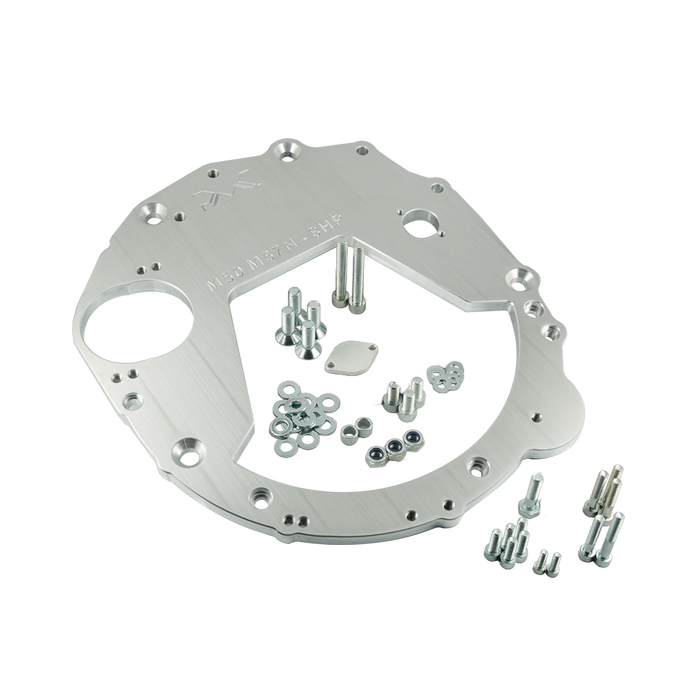

Adapterplatta i aluminium för att sammanbygga BMW M50-, M52-, M54-, S50-, S52- eller S54-motor med en sexväxlad ZF GS6-53DZ-växellåda. Utförandet är avsett för motor i 0° vertikalt läge och används vid drivlinebyggen där denna senare ZF-låda ska kombineras med BMW:s raka sexor.

Plattan bygger 15 mm mellan motor och växellåda och ger en definierad gränsyta mellan motorns bultbild och växellådans sprängkåpa. Centrering sker med medföljande styrhylsor, vilket är viktigt för att växellådans ingående axel, koppling och vevaxel ska linjera korrekt. Adapterplattan monteras på motorn före växellådan.

Konstruktionen kräver ett specialanpassat svänghjul. Det är en nödvändig del av lösningen eftersom växellådans ingående axel, kopplingsfunktion och startkrans måste anpassas till kombinationen av vald motor och GS6-53DZ-låda. Startmotor krävs men ingår inte. Beroende på motor- och växellådskombination behöver öppning för startmotor eller vevaxelgivare förberedas.

0°-utförandet innebär att motorn behåller ett vertikalt monteringsläge. Det är relevant när motorns lutning i chassit, oljetråg, grenrör, motorfästen och kardanvinkel planeras kring en upprätt BMW rak sexa, snarare än en vinklad motorposition.

Egenskaper

• Adapter för BMW M50, M52, M54, S50, S52 och S54 till ZF GS6-53DZ sexväxlad manuell växellåda.
• Avsedd för 0° vertikalt motorläge.
• Tillverkad i aluminium.
• 15 mm plattjocklek.
• Levereras med växellådsbultar och styrhylsor.
• Kräver specialsvänghjul för den aktuella motor- och växellådskombinationen.
• Startmotor krävs och ingår inte.

Kompatibilitet

• Motorer: BMW M50, M52, M54, S50, S52 och S54.
• GS6-53DZ-varianter: HGD, JGA, HGU, HGK, JGL, HS1, HB7, HAF och JGG.
• Även angivna GS6X53DZ-varianter: HGE, JGB, HGW och HGL.

Tekniska specifikationer

• Material: aluminium.
• Adapterplattans tjocklek: 15 mm.
• Växellådstyp: ZF GS6-53DZ, 6-växlad manuell.
• Motorposition: 0° vertikal.
• Ingår: adapterplatta, växellådsbultar och styrhylsor.
• Kräver specialsvänghjul: ja.
• Startmotor: krävs, ingår inte.

Kontrollera alltid växellådans exakta GS6-53DZ- eller GS6X53DZ-kod samt sprängkåpa före köp. I ett swapbygge bör adapterplatta, svänghjul, koppling, urtrampningslösning, startmotor och givarlösning väljas som ett sammanhängande system innan slutmontering.
