Adapterplatta Växellåda PMC Motorsport BMW M50 M52 M54 S50 S52 S54 BMW ZF 8HP 8HP50 8HP51 8HP70 8HP75 8HP76 0° Vertikal

Adapterplatta Växellåda PMC Motorsport BMW M50 M52 M54 S50 S52 S54 BMW ZF 8HP 0° Vertikal

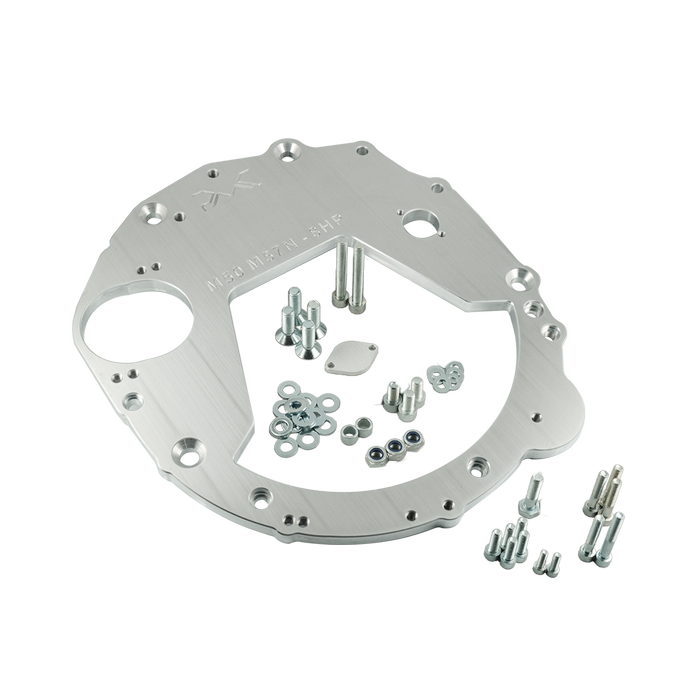

Adapterplatta i aluminium för att bygga ihop BMW:s raka sexor M50, M52, M54, S50, S52 eller S54 med en BMW-baserad ZF 8HP automatlåda. Den är utförd för 0° vertikal motorposition och används som bas vid motor- och växellådsswappar där en modern 8-stegad automat kombineras med en äldre BMW-motorplattform.

Plattan positionerar motor och växellåda i förhållande till varandra och skapar den mekaniska anslutningen mellan motorblockets växellådsmönster och ZF 8HP-lådans sprängkåpa. Konstruktionen är tillverkad i aluminium och har en tjocklek på 15 mm. Styrhylsor ingår för att hjälpa till att centrera komponenterna vid montering, medan medföljande fästelement används för själva adapterplattan.

För att koppla motorn till momentomvandlaren krävs en separat BMW original-flexplatta/drivplatta samt momentomvandlaren från den aktuella 8HP-lådan. Flexplattan ingår inte. Ingen separat adapter till momentomvandlaren behövs när rätt sexbultad BMW 8HP-låda, tillhörande momentomvandlare och angiven flexplatta används tillsammans. BMW-motorns originalstartmotor behålls, men startmotorhuset behöver bearbetas enligt tillverkarens anvisning.

En adapterplatta löser endast den grundläggande mekaniska kopplingen mellan motor och växellåda. I ett komplett swapbygge behöver även växellådsstyrning, växelförare, växellådsfäste, kardanaxel, kylning för automatlådsoljan samt utrymme i växellådstunnel och torpedvägg planeras efter det aktuella chassit. Kontrollera också att den valda lådan är en kompatibel BMW 8HP-variant med sexbultad momentomvandlare.

Tekniska specifikationer

• Material: aluminium
• Adapterplattans tjocklek: 15 mm / 0,59"
• Motorposition: 0° vertikal
• Växellådstyp: BMW ZF 8HP 8-stegad automatlåda
• Kompatibla växellådsserier: 8HP50, 8HP51, 8HP70, 8HP75 och 8HP76
• Momentomvandlare: BMW 8HP med sexbultad infästning
• Flexplatta/drivplatta krävs separat: BMW original 11 22 8 506 670 eller 11 22 8 612 144
• Startmotor: BMW originalstartmotor för aktuell motorfamilj används, med erforderlig bearbetning av startmotorhuset

Kompatibilitet

• BMW M50: M50B20, M50TUB20, M50B25 och M50TUB25
• BMW M52: M52B20, M52B25, M52B28, M52TUB20, M52TUB25 och M52TUB28
• BMW M54: M54B22, M54B25 och M54B30
• BMW S50: S50B30 och S50B32
• BMW S52: S52B32
• BMW S54: S54B32

Detta ingår

• Adapterplatta i aluminium
• Fästelement för adapterplattan
• Styrhylsor

Adapterplattan passar byggare som vill kombinera BMW:s M50–S54-motorfamilj med ZF 8HP för gat-, bankörnings- eller motorsportinriktade projekt, men där resterande drivlina och styrsystem dimensioneras som en sammanhängande lösning.
