Adapterplatta Växellåda PMC Motorsport BMW M50 M52 M54 S50 S52 S54 ZF 8HP 8HP50 8HP51 8HP70 8HP75 8HP76

Adapterplatta Växellåda PMC Motorsport BMW M50/M52/M54/S50/S52/S54 till ZF 8HP

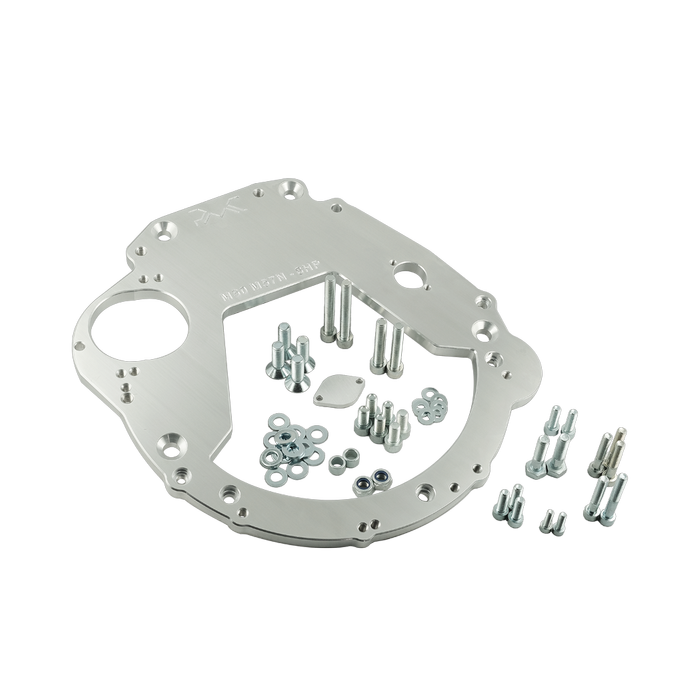

Adapterplatta i aluminium för att mekaniskt ansluta BMW:s raka sexor M50, M52, M54, S50, S52 och S54 till BMW-baserade ZF 8HP automatväxellådor med sexbultsutförande. Den används vid drivlinebyggen där en modern åttastegad automatlåda kombineras med en äldre BMW-motorplattform.

Plattan bygger 15 mm mellan motor och växellåda och levereras med fästbultar samt styrstift. Styrstiften positionerar komponenterna vid monteringen, medan adapterplattan skapar rätt mekaniskt gränssnitt mellan motorns växellådssida och 8HP-lådans infästning.

För anslutningen till momentomvandlaren krävs en BMW original flexplate/drivplatta med artikelnummer 11 22 8 506 670 eller 11 22 8 612 144, tillsammans med momentomvandlaren från den aktuella 8HP-växellådan. Flexplate och momentomvandlare ingår inte. Adapterlösningen är avsedd att fungera med motorns originalstartmotor, men startmotorhuset behöver bearbetas enligt tillverkarens anvisning.

Kompatibilitet

• Motorer: BMW M50, M52, M54, S50, S52 och S54.
• Specificerade motorvarianter omfattar M50B20/M50B25, M52B20/M52B25/M52B28, M54B22/M54B25/M54B30, S50B30/S50B32, S52B32 och S54B32.
• Växellådor: BMW ZF 8HP50, 8HP51Z, 8HP70, 8HP70X, 8HP75X, 8HP75Z, 8HP76X och 8HP76Z.
• 8HP70X, 8HP75X och 8HP76X avser xDrive-varianter av de angivna växellådorna.

Tekniska specifikationer

• Material: aluminium.
• Adapterplattans tjocklek: 15 mm.
• Utförande: för ZF 8HP med sexbultsinfästning.
• Ingår: adapterplatta, växellådsbultar och styrstift.
• Kräver separat BMW flexplate/drivplatta: 11 22 8 506 670 eller 11 22 8 612 144.
• Startmotor: motorns originalstartmotor används, med erforderlig bearbetning av startmotorhuset.

Praktiskt vid 8HP-swap

Adapterplattan löser den mekaniska sammanbyggnaden mellan motor och växellåda, men ett komplett 8HP-bygge kräver även planering av växellådsstyrning, växelförare, växellådsfäste, kardanaxel, kylning och utrymmet i transmissionstunneln. Kontrollera därför växellådans exakta modell, momentomvandlarens utförande och vilken flexplate som används innan delar beställs eller monteringen påbörjas.

Detta är en komponent för avancerade motor- och växellådsbyggen, exempelvis gat-/banbilar, drifting- och trackdaybyggen där BMW:s sexcylindriga motorer ska kombineras med ZF 8HP-lådans täta utväxlingar och elektroniskt styrda växlingar.
