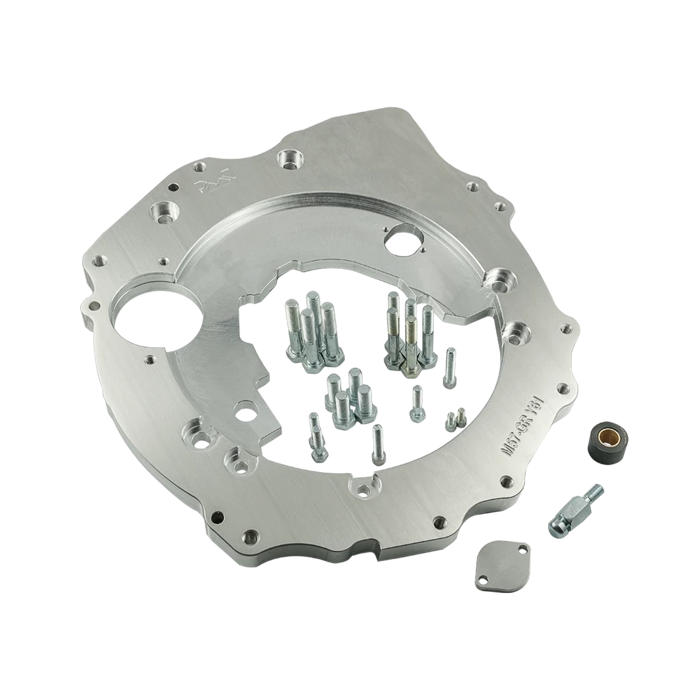

Adapterplatta i aluminium för att ansluta BMW M57 dieselmotor till Nissan Patrol Y61-växellåda från ZD30 eller TD42. Den är avsedd för motorbyten där Patrolens transmission och urtrampningssystem ska behållas bakom en BMW-rak sexa.

Plattan bygger 25 mm mellan motor och växellåda och är konstruerad för att centrera drivlinan vid kombinationen BMW M57 och Nissan Patrol Y61. En korrekt adapterlösning är avgörande i ett swapbygge, eftersom motor, koppling, startmotor, ingående axel och urtrampningsmekanism måste hamna i rätt inbördes läge för att kopplingen ska fungera och transmissionen inte belastas fel.

För manuella Patrol Y61-växellådor anges kompatibilitet med ZD30 3.0 och TD42 4.2. På motorsidan anges BMW M57 306D1, inklusive M57D25 och M57D30-varianter, samt M57N 306D2-EU3 på 204 hk. Kontrollera alltid motorns exakta svänghjulshusutförande före beställning, särskilt vid motorer som har byggts om eller kombinerats med delar från andra M57-generationer.

Adapterplattan levereras med monteringsbultar, lager samt stödpinne för kopplingsgaffeln. Stödpinnen är en viktig del av lösningen när Patrolens urtrampningsmekanism används, eftersom den ger kopplingsgaffeln rätt anliggningspunkt i den anpassade kopplingskonfigurationen.

Kopplingskombination enligt tillverkaren

• Svänghjul från BMW M57D30 306D1 utan lager krävs.
• Kopplingslamell från Nissan Patrol Y60 RD28 används.
• Tryckplatta från BMW M57, M57N eller M57N2 används.
• Urtrampningsmekanismen behålls från Nissan Patrol.

Den angivna kopplingskombinationen visar att adapterplattan är en del av ett system, inte en komplett motorbyteslösning på egen hand. Säkerställ därför att svänghjul, lamell, tryckplatta, urtrampningslager och kopplingsgaffel matchas enligt denna uppbyggnad innan slutmontering. Provmontera och kontrollera frigång, ingrepp mot splines samt urkopplingsrörelse innan drivlinan installeras i bilen.

Tekniska specifikationer

• Material: aluminium
• Adapterplattans tjocklek: 25 mm / 0,98"
• Motorer: BMW M57 306D1, inklusive M57D25 och M57D30, samt BMW M57N 306D2-EU3 204 hk
• Manuella växellådor: Nissan Patrol Y61 ZD30 3.0 och Nissan Patrol Y61 TD42 4.2
• Innehåll: adapterplatta i aluminium, monteringsbultar, stödpinne för kopplingsgaffel och lager

För automatväxlad Nissan Patrol Y61

Vid motorbyte till Nissan Patrol Y61 ZD30 med RE4R03A-automat krävs dessutom en separat adapter för momentomvandlaren. Denna adapterplatta ersätter inte den komponenten.

Produkten lämpar sig för erfarna motorbyggare och verkstäder som bygger BMW M57 i Nissan Patrol Y61 och vill behålla Patrolens växellådsplattform. Utöver adapter och kopplingsdelar kan motorfästen, växellådsfäste, kardanaxlar, tunnelfrigång, kylning, elektronik och avgassystem behöva anpassas efter det enskilda fordonet.
