Adapterplatta Växellåda PMC Motorsport BMW M57 3.0D ZF 8HP GS6-53DZ

Adapterplatta Växellåda PMC Motorsport BMW M57 3.0D ZF 8HP GS6-53DZ

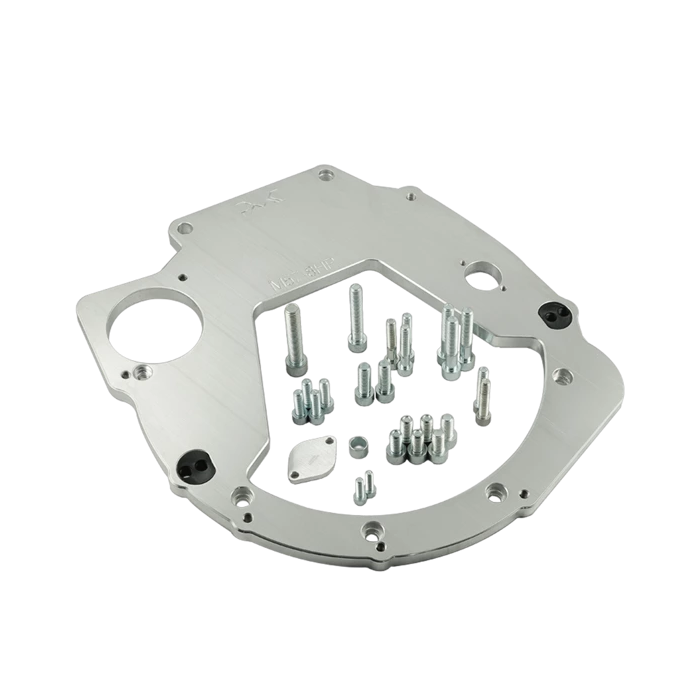

Adapterplatta i aluminium för att kombinera BMW M57-dieselmotorer med BMW ZF 8HP-automat eller ZF GS6-53DZ manuell växellåda. Den skapar den mekaniska anslutningen mellan motor och växellåda i drivlinebyggen där originalets växellådslösning ersätts.

Plattan är 15 mm tjock och levereras med monteringsbultar samt styrstift. Styrstiften är viktiga för att centrera växellådan mot motorblocket, medan den bearbetade adapterplattan ger rätt grundförutsättningar för att bygga en drivlina med korrekt inriktning mellan vevaxel och växellådans ingående delar.

Enligt produktinformationen är adaptern avsedd för BMW M57D25 och M57D30, inklusive motorbeteckningarna 306D1 och 306D2. På automatväxellådssidan anges BMW:s längsmonterade ZF 8HP45, 8HP50, 8HP51 och 8HP75. Den kan även användas med sexväxlade ZF GS6-53DZ-manualväxellådor.

För 8HP-konvertering

Vid montering av en ZF 8HP krävs en separat flexplate/drivplatta. Tillverkaren anger BMW OE 11 22 8 506 670 eller 11 22 8 612 144 som erforderliga delar. Växellådans momentomvandlare och styrning av 8HP-lådan ingår inte i adaptern och behöver väljas som delar av den kompletta konverteringen.

Originalstartmotor för BMW M57 kan enligt tillverkarens produktinformation behållas vid 8HP-konvertering, men startmotorhuset behöver bearbetas för frigång. Kontrollera därför startmotorns utförande och tillgängligt utrymme före slutmontering. Angivna startmotorreferenser omfattar BMW OE 12 41 2 179 676, 12 41 2 247 391, 12 41 2 247 492 och 12 41 2 344 240.

För GS6-53DZ manuell växellåda

Vid användning med GS6-53DZ krävs ett separat specialsvänghjul. Adapterplattan ersätter alltså inte svänghjul, koppling, urtrampningssystem eller övriga delar som krävs för den manuella drivlinan. Säkerställ före köp att svänghjulet är konstruerat för den aktuella M57-vevaxeln, kopplingslösningen och växellådans ingående axel.

Tekniska specifikationer

• Material: aluminium
• Adapterplattans tjocklek: 15 mm
• Motorer enligt produktinformation: BMW M57D25, M57D30, 306D1 och 306D2
• Automatväxellådor enligt produktinformation: BMW ZF 8HP45, 8HP50, 8HP51 och 8HP75
• Manuell växellåda: BMW ZF GS6-53DZ, 6-växlad
• Ingår: adapterplatta i aluminium, växellådsbultar och styrstift
• Kräver separat flexplate vid 8HP-konvertering
• Kräver separat specialsvänghjul vid GS6-53DZ-konvertering

Adaptern är relevant när M57-motorn ska användas i ett swap- eller ombyggnadsprojekt med modern 8-stegad automat eller en robust sexväxlad manuell BMW-låda. Planera alltid drivlinan som ett komplett system med rätt flexplate eller svänghjul, momentomvandlare eller koppling, startmotor, växellådsstyrning och kardanlösning.
