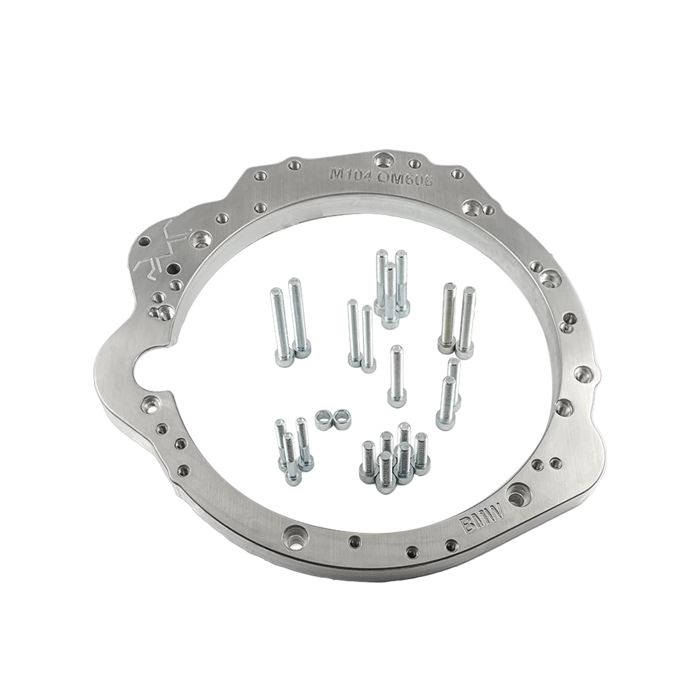

Adapterplatta i aluminium för att sammanfoga Mercedes-Benz M104, OM605 eller OM606 med BMW-baserade ZF 8HP-automater. Den är avsedd för motor- och växellådsswappar där Mercedes rak sexa kombineras med en modern åttastegad automatlåda.

Plattan etablerar den mekaniska anslutningen mellan motorblockets och växellådans sprängkåpsmönster. Tillverkaren anger CNC-bearbetning samt konstruktionsarbete baserat på 3D-mätning, vilket är relevant för att placera motor och växellåda koncentriskt i förhållande till varandra. Korrekt centrering är en grundförutsättning för en driftsäker drivlina när komponenter från olika motor- och växellådsfamiljer kombineras.

Adapterplattan är en del av ett större swapsystem och kräver ett anpassat svänghjul. Det är därför viktigt att välja svänghjul och övriga drivlinekomponenter för just den aktuella motorn och den valda 8HP-varianten. Plattan ersätter inte behovet av att planera växellådsstyrning, växelväljare, infästningar, kardan och kylning i det färdiga fordonet.

Egenskaper

• Adapterplatta i aluminium för Mercedes-Benz M104, OM605 och OM606.
• Avsedd för BMW ZF 8HP70, 8HP75, 8HP50 och 8HP51.
• Utvecklad för att kombinera Mercedes motorernas blockmönster med BMW-baserade ZF 8HP-växellådor.
• CNC-bearbetad konstruktion med fokus på korrekt inriktning mellan motor och växellåda.
• Kräver anpassat svänghjul för den aktuella motor- och växellådskombinationen.
• Relevant för gat-/banbyggen, effektbyggen och andra projekt där 8HP-transmissionens utväxlingar och automatiska växlingar önskas bakom Mercedes rak sexa.

Tekniska specifikationer

• Material: aluminium.
• Motorkompatibilitet: Mercedes-Benz M104 2,8 L M104.94x, M104 3,2 L M104.99x, AMG 3,4 L, AMG 3,6 L M104.941/M104.992, OM605 och OM606.
• Växellådskompatibilitet: BMW ZF 8HP70, 8HP75, 8HP50 och 8HP51.
• Förutsättning: anpassat svänghjul krävs.

Praktiskt vid swap

• Kontrollera växellådans exakta 8HP-variant innan övriga delar beställs, eftersom svänghjul och kringkomponenter måste matcha den valda transmissionen.
• Planera utrymme för växellåda och växelväljare redan innan motorplaceringen låses. Växellådstunnel, motor- och växellådsfästen samt kardan kan behöva anpassas till chassit.
• En ZF 8HP kräver en genomtänkt elektronisk lösning för styrning och växling. Adapterplattan hanterar den mekaniska sammankopplingen, inte transmissionens elektronik.

För byggaren som vill använda M104, OM605 eller OM606 tillsammans med en BMW-baserad ZF 8HP ger denna adapterplatta den mekaniska grunden för en modern automatdrivlina, men systemet ska alltid byggas kring rätt svänghjul och en genomarbetad chassianpassning.
