Adapterplatta Växellåda PMC Motorsport Mercedes OM605 OM606 Nissan Patrol Y61 ZD30 Y61 TD42

Adapterplatta Växellåda PMC Motorsport Mercedes OM605 OM606 Nissan Patrol Y61 ZD30 Y61 TD42

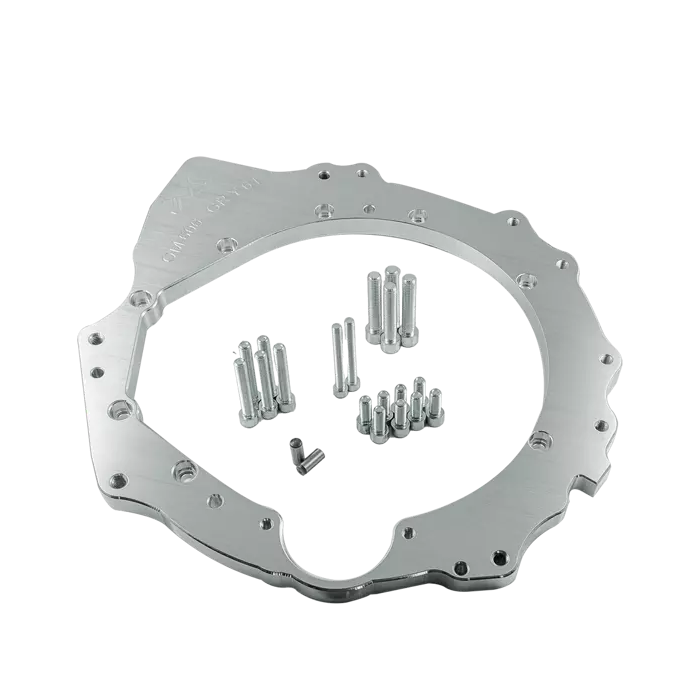

Adapterplatta i aluminium för mekanisk sammankoppling av Mercedes-Benz dieselmotorer OM605 eller OM606 med manuell växellåda från Nissan Patrol Y61 ZD30 eller TD42. Den används vid motorswap där Patrol-drivlinans växellåda ska behållas bakom Mercedes-motorn.

Plattan bygger ett definierat gränssnitt mellan motorns och växellådans sprängkåpsmönster. Rätt centrering mellan vevaxel och ingående axel är avgörande för att växellådan, pilotlagringen och kopplingssystemet ska arbeta utan onödig sidobelastning. Konstruktionen är framtagen med 3D-skanning och tillverkad med CNC-bearbetning för reproducerbar passform och koncentrisk inriktning.

Adapterplattan är 20 mm tjock och levereras med fästbultar samt styrstift. Styrstiften har en viktig funktion vid monteringen eftersom de positionerar växellådan mot adaptern innan bultförbandet dras. Produkten är endast själva växellådsadaptern; ett kundanpassat svänghjul krävs för att bygga en fungerande drivlina.

Tekniska specifikationer

• Material: aluminium
• Adapterplattans tjocklek: 20 mm
• Motorer: Mercedes-Benz OM605 och OM606
• Växellådor: Nissan Patrol Y61 ZD30 3.0 och Nissan Patrol Y61 TD42 4.2
• Utförande: för manuell dieselväxellåda
• Kräver kundanpassat svänghjul: ja
• Ingår: adapterplatta i aluminium, adapterbultar och styrstift

Praktiskt vid planering av swap

• Kontrollera att växellådan verkligen kommer från angiven ZD30- eller TD42-utförande innan köp, eftersom adapterplattan är anpassad för dessa sprängkåpsmönster.
• Planera svänghjul, koppling, lamellnav, urtrampningslager och pilotlagring som ett sammanhängande system. Adapterplattan löser motorns och växellådans infästning, men ersätter inte de delar som krävs för korrekt kopplingsfunktion.
• Provmontera motor och växellåda utanför bilen när det är möjligt. Det underlättar kontroll av startmotor, kopplingsfrigång och positionering innan drivlinan byggs in.
• Räkna med att motorfästen, växellådsfäste, kardanaxel, växellådstunnel och andra fordonsberoende delar kan behöva anpassas i det enskilda bygget.

Adapterplattan är avsedd för professionellt utförda motorswappar och motorsportanvändning. Den är relevant för Patrol-byggen där OM605 eller OM606 väljs för sin robusta dieselkaraktär, samtidigt som Nissan Patrols manuella drivlina ska användas vidare.
