Adapterplatta Växellåda PMC Motorsport Mercedes OM646 OM651 Manuell BMW ZF5 GS5-39DZ GS6-53DZ GS6-53BZ 8HP DCT

Adapterplatta Växellåda PMC Motorsport Mercedes OM646 OM651 Manuell BMW ZF5 GS5-39DZ GS6-53DZ GS6-53BZ 8HP DCT

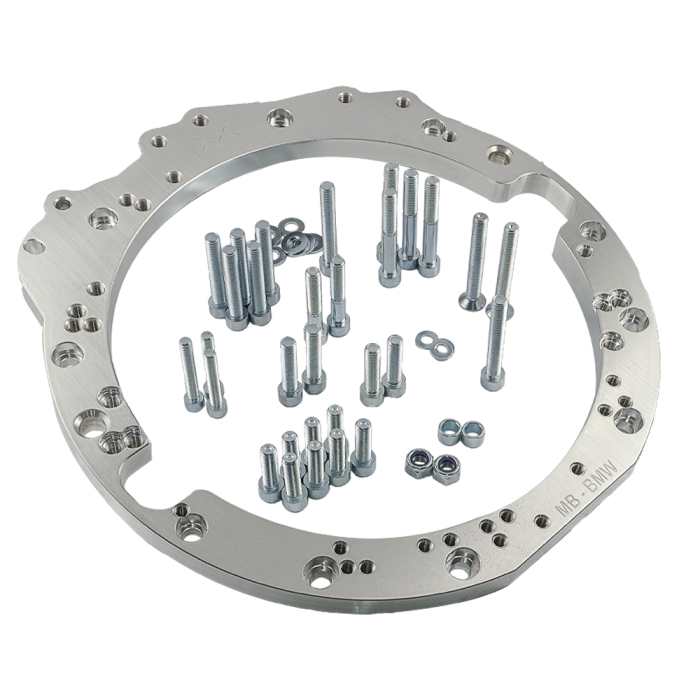

Adapterplatta i aluminium för att sammanföra Mercedes-Benz OM646- eller OM651-motor med flera BMW-baserade manuella, automatiska och dubbelkopplade växellådor. Den är avsedd för växellådsswappar där BMW-transmissionens sprängkåpsmönster ska användas bakom Mercedes dieselmotor.

Plattan utgör den mekaniska gränsytan mellan motorblock och växellåda och är konstruerad för PMC Motorsports system kring OM646/OM651. Den möjliggör val av transmission från BMW:s ZF- och Getrag-program, från äldre manuella lådor till ZF 8HP och Getrag DCT/DKG. Det ger en flexibel utgångspunkt för exempelvis dieselkonverteringar, gat-/banbyggen och andra projekt där motorns och växellådans originalbultmönster inte överensstämmer.

En adapterplatta löser endast infästningen mellan motor och växellåda. För att få rätt koppling mellan vevaxel, startkrans, kopplingspaket eller momentomvandlare krävs ett specialanpassat svänghjul enligt tillverkarens anvisning. Vid manuell växellåda behöver även kopplingslamell, tryckplatta, urtrampningslösning och ingående axels stöd verifieras som ett komplett system. För ZF 8HP och DCT/DKG behöver transmissionens styrning, växelförare, kablage och kringfunktioner planeras separat.

Egenskaper och användning

• Adapterplatta av aluminium för Mercedes-Benz OM646 och OM651.
• Avsedd för växellådsswap till BMW-baserade ZF- och Getrag-transmissioner.
• Stödjer både manuella växellådor, ZF 8HP-automater och Getrag DCT/DKG enligt angivna växellådsfamiljer.
• Kräver specialsvänghjul för att ansluta motor och växellåda.
• Utvecklad för motorsportanvändning och bör monteras av fackkunnig verkstad med rätt mät- och monteringsutrustning.

Kompatibilitet

• Motorer: Mercedes-Benz OM646 och OM651.
• Manuella BMW-växellådor: ZF S5D-310, ZF S5D-320, ZF GS5-39DZ, Getrag 420G, ZF GS6-37DZ, ZF GS6-53DZ och ZF GS6-53BZ.
• Automatlådor: ZF 8HP50, 8HP51, 8HP70 och 8HP75.
• Dubbelkopplingslåda: Getrag DCT/DKG GS7D36SG.

Tekniska specifikationer

• Material: aluminium.
• Applikation: Mercedes-Benz OM646/OM651 till BMW ZF- eller Getrag-växellåda.
• Transmissionstyper: manuell, ZF 8HP automat och Getrag DCT/DKG.
• Specialsvänghjul: krävs.

Kontrollera alltid växellådans exakta modell- och sprängkåpskod före köp. I ett swapbygge är det särskilt viktigt att planera drivlina, kopplings- eller transmissionsstyrning, kardanaxel, växellådsfäste och frigång i tunneln som en sammanhängande lösning.
