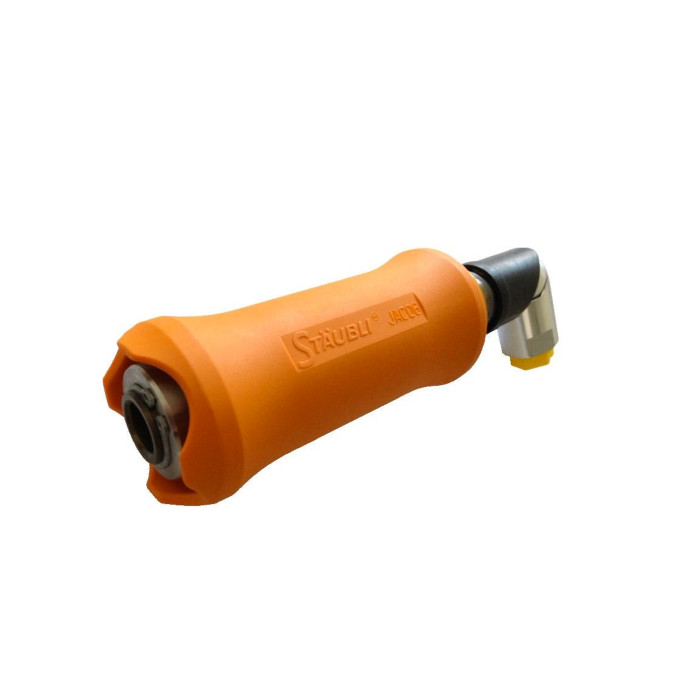

Air Lance Staubli JAC06.1102/MSW

Stäubli JAC06.1102/MSW luftlans för air jack-system

Svivelutrustad luftlans i Stäubli JAC-serien för snabba, säkra kopplingar till fordonets inbyggda luftdomkrafter. Utvecklad för intensiv depåanvändning där pålitlig funktion och låg kopplingskraft är avgörande.

Denna MSW-version har roterande svivel som minskar slangvrid, förenklar positioneringen och ger mekanikerna konsekvent, kontrollerad inkoppling under tryck. Stäubli JAC-lanser är vanligt förekommande i professionella GT- och långloppsdepåer samt används i banbilar och sprintserier där bilarna lyfts ofta via integrerade air jacks. Systemet är utformat för enkel push-to-connect: tryck lansen mot bilens plugg så öppnar kretsen och bilen lyfter – utan onödig handkraft eller tidsförlust.

• MSW-svivel minskar slangpåverkan och gör att lansen kan följa rörelsen utan att vrida kopplingen.
• Mycket låg kopplingskraft även vid höga systemtryck – minskar trötthet och felkoppling i stressade depålägen.
• Ergonomiskt, höggreppigt handtag ger säker hantering med handskar och i våta/oljiga miljöer.
• Push-to-connect-funktion: snabb, repeterbar anslutning direkt mot bilens JAC06-plugg.
• Kompatibel med Stäubli JAC06-pluggar: valvförsedd säkerhetsplugg (JAC06.5655) eller plugg med integrerad avluftning (JAC06.4655).
• Avsedd för banracing, GT, prototyper, TCR/turism och avancerade banbyggen med inbyggda air jacks.
• Fungerar med tryckluft eller kväve beroende på teamets rutiner.
• Lans och plugg säljs separat för att kunna matcha bilens specifika layout och säkerhetskrav.

Tekniska specifikationer

• Modell: Stäubli JAC06.1102/MSW (svivelversion)
• System: JAC06 luftlans för inbyggda air jacks
• Kopplingskraft: 80 N även vid systemtryck upp till 40 bar
• Manöver: Push-to-connect; öppnar pneumatisk krets vid kontakt
• Handtag: Ergonomiskt, höggreppigt utförande
• Kompatibla pluggar: JAC06.5655 (valv/säkerhet) och JAC06.4655 (integrerad avluftning)
• Leveransinnehåll: Endast luftlans (pluggar väljs separat)

Guide och praktiska tips

• Val av plugg: Välj valvförsedd säkerhetsplugg när kretsen ofta lämnas trycksatt eller där extra skydd krävs. Välj plugg med integrerad avluftning för snabb tryckavlastning efter lyft.
• Gas och tryckkvalitet: Kväve används ofta för stabilt tryck och minskad fukt. Oavsett medium – säkerställ torr, ren gas och korrekt filtrering.
• Hantering i depå: Låt sviveln arbeta – undvik att vrida lansen via slangen. Håll kopplingsytor rena för konsekvent tätning.
• Underhåll: Inspektera och smörj O-ringar med kompatibelt fett vid behov. Byt slitna tätningar i förebyggande syfte och skydda nosen med hätta mellan passen.
• Säkerhet: Ingen får befinna sig under bilen vid anslutning/avluftning. Använd alltid pallbockar eller stands när arbete ska utföras under bilen.
• Systemintegration: Kontrollera att bilens JAC06-plugg är korrekt monterad och lättåtkomlig, samt att slanglängd och regulatorer i depån ger fri rörelse utan snubbelrisk.

För team och byggare som prioriterar snabb, repeterbar lyftning med minimalt handpåslag ger JAC06.1102/MSW en beprövad och robust lösning. Svivelutförandet gör skillnad i verklig depåmiljö, och flexibiliteten med valbara JAC06-pluggar gör att du kan optimera både säkerhet och flöde för din bil och din arbetsmetod.
