Bromsoksadapter PMC Motorsport AUDI A6 S4 S6 C4 HP2 UFO BREMBO Z17/Z18

Bromsoksadapter PMC Motorsport Audi A6 S4 S6 C4 HP2 UFO Brembo Z17/Z18

Adaptersats för bromsok på framaxeln vid Big Brake-konvertering av Audi A6 C4, S6 C4 och Audi 100 C4 med HP2- eller UFO-spindlar. Adaptrarna positionerar Brembo Z17/Z18-ok på befintlig spindel och är avsedda för en bromsuppgradering där hela kombinationen av ok, skivor, infästning och hydraulik planeras som ett system.

Adaptrarna är tillverkade av höghållfast legerat stål. Materialvalet är relevant i en bromsoksinfästning, där adaptern överför bromsmomentet mellan ok och spindel och därför måste hålla bromsokens position stabil under upprepade hårda inbromsningar.

Produkten är avsedd för bilar med HP2- eller UFO-spindlar. Det är viktigt att identifiera vilken spindel- och bromskonfiguration bilen har före köp, eftersom monteringsförutsättningarna skiljer sig mellan utförandena. För UFO-utförandet anger monteringsanvisningen att den tredje gjutna infästningsfliken på spindeln behöver avlägsnas för att ge plats åt den nya bromskonfigurationen. Den bearbetade ytan ska därefter korrosionsskyddas.

Monteringsanvisningen bygger på PMC:s excenterbussningar för att kunna finjustera bromsokets läge runt bromsskivan. Bussningarna roteras för att centrera skivan i okets öppning och kontrollera att beläggen inte löper utanför skivans bromsyta. Excenterbussningar och centreringsringar för bromsskivan anges inte bland innehållet i denna adaptersats och bör därför kontrolleras vid systemuppbyggnaden.

• Avsedd för framaxel på Audi A6 C4, S6 C4 och Audi 100 C4.
• För bilar med HP2- eller UFO-spindlar.
• Anpassad för Brembo Z17/Z18-bromsok.
• Tillverkad i höghållfast legerat stål.

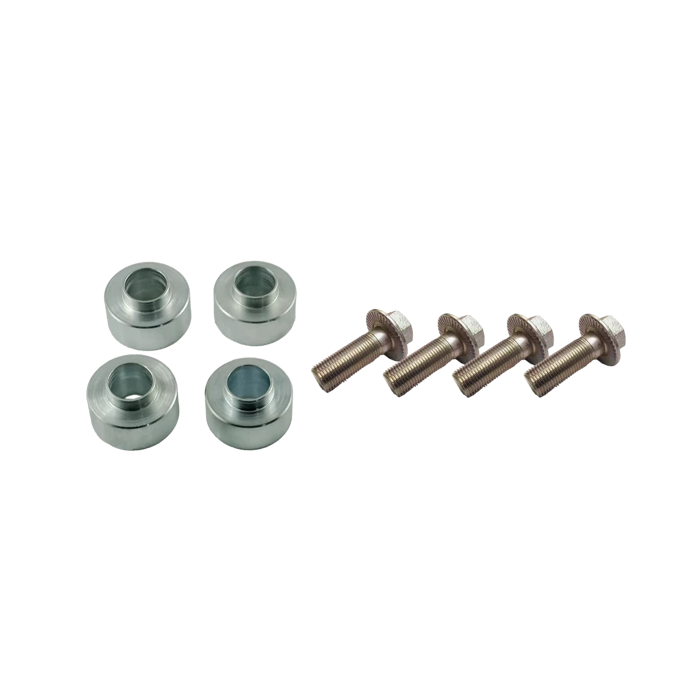

• Levereras med bromsoksadaptrar och skruvar för okinfästning.
• Avsedd för Big Brake-konvertering med separat planerad bromsskiva, ok, belägg, bromsslangar och eventuell navcentrering.

Tekniska specifikationer

• Placering: framaxel.
• Fordonsplattformar: Audi A6 C4, Audi S6 C4 och Audi 100 C4.
• Spindelutförande: HP2 eller UFO.
• Oktyp: Brembo Z17/Z18.
• Material: höghållfast legerat stål.
• Innehåll: bromsoksadaptrar och skruvar för fastsättning av bromsoken.

Praktiskt vid montering

• Kontrollera att avluftningsnipplarna hamnar högst upp efter montering. På aktuella Brembo-ok kan avluftningsnipplar och övergångsrör behöva byta plats för korrekt avluftning.
• Monteringsanvisningen anger bromsslangar med M10x1-anslutning.
• Vid användning av PMC:s excenterbussningar anges blå gänglåsning och 110–120 Nm för de långa okbultarna. Följ alltid den aktuella monteringsanvisningen för hela bromskonfigurationen.
• Kontrollera skivans centrering, beläggens kontaktbild, frihet mot fälg och bromsslangarnas rörelse genom hela fjädrings- och styrutslaget innan bilen tas i bruk.

Adaptern är relevant för C4-byggen där större Brembo-ok ska kombineras med rätt bromsskivor och korrekt centrerad okposition. Eftersom arbetet omfattar bromssystemets bärande infästningar och hydraulik bör monteringen utföras och kontrolleras av person med rätt kompetens för bromsar.
