Hållare E-Rör

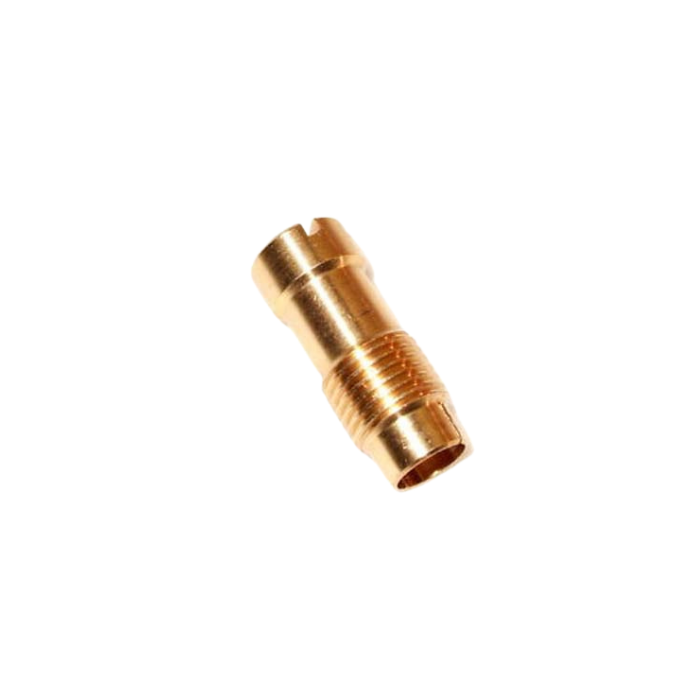

Hållare E‑rör (emulsionstube) för dubbelförgasare

Hållare för E‑rör i förgasarens huvudkrets, den del som klämmer och positionerar emulsionstuben mellan luftkorrektor och huvudmunstycke för stabil och repeterbar bränsleemulsion.

Byggare väljer ny eller frisk E‑rörshållare när gängor och tätytor är slitna eller när bestyckningen inte längre ger reproducerbara resultat. Hållaren säkrar att emulsionstuben sitter rakt och tätt, vilket påverkar blandningskontrollen i mellan- och toppregister. I praktiken är det en liten men avgörande komponent i Weber/Dellorto‑typade dubbelförgasare som används i folkrace, rally, banåkning och historisk racing.

• Positionerar och fixerar E‑rör (emulsionstube) i huvudkretsen för jämn bränsleemulsion.
• Säkrar tätning mellan luftkorrektor upptill och huvudmunstycke nedtill i jetstacken.
• Återställer korrekt bränslenivåreferens och minskar risken för oönskade avvikelser i AFR vid last.
• Rekommenderas vid slitage på gängor, skeva tätytor eller oregelbunden funktion efter upprepade demonteringar.
• Relevant i byggen med sidmatade och dubbla förgasare av Weber‑ och Dellorto‑typ (DCOE/DHLA/IDF m.fl. – verifiera passform mot din modell).
• Vanlig i svensk folkrace, klubbracing, rally och historiska klasser där dubbelförgasare är tillåtna.

Tekniska specifikationer

• Funktion: Hållare/bärare för E‑rör (emulsionstube) i huvudkretsen
• OEM‑referens: 52580‑001, 52580.001
• Placering i jetstack: mellan luftkorrektor och huvudmunstycke (kan variera något beroende på förgasarfamilj)

Montering och tips

• Ordning i jetstacken: luftkorrektor – E‑rör (emulsionstube) – hållare – huvudmunstycke. Vissa modeller integrerar hållare/jetbärare; följ alltid sprängskiss för din förgasare.
• Inspektera gängor och tätytor. Byt koppar-/fiberbrickor vid behov och dra åt jämnt utan att överdra – det ska vara tätt, inte pressat.
• Rengör E‑rörens borrade hål och kanaler med förgasarrengöring/tryckluft. Smuts i emulsionen ger ofta ryckig gång i mellanregistret.
• Kontrollera flottörnivå före bestyckningsjakt; fel nivå ger fel beslutsunderlag oavsett munstycken.
• Matcha hållartyp till din förgasarfamilj (DCOE, IDF, DHLA etc.) så att längd/tätning stämmer.

Felsökning – generella steg

• Tvekan vid påslag/mellanregister: verifiera att E‑rör sitter helt an mot hållaren och att luftkorrektorn inte bottnar snett. Se över pumpmunstycke och acceleration, men börja med renlighet och täthet i jetstacken.
• Fyra‑taktning/fet gång: kontrollera att luftkorrektorn inte är delvis blockerad, att E‑rörens hål är fria, och att hållarens tätytor inte läcker bränsle förbi emulsionen.
• Mager topp: uteslut falskluft och bränsletrycksproblem först. Därefter prova mindre luftkorrektor eller större huvudmunstycke, men endast ett steg i taget.
• Oregelbunden AFR mellan cylindrar: jämför hur hårt jetstackarna drar ihop – slitna hållare kan ge olika klämlängd och nivå.

Generella startpunkter för bestyckning

Dessa förslag är typiska utgångslägen för sugmotorer med dubbla 40/45‑förgasare i svensk folkrace, racing och rally. Justera alltid efter motorrecept, bränsle, ljudkrav och faktisk mätdata.

• Volvo B18/B20 2,0 (historisk rally/racing), 2×40 DCOE: halsringar ~32; huvudmunstycke ca 125–135; luftkorrektor ca 180–200; E‑rör ofta F16/F11; tomgång 45–50F9.
• Volvo B23/B230 2,3 (folkrace/rally), 2×45 DCOE: halsringar ~36–38; huvud ca 145–155; luft ca 180–200; E‑rör ofta F16/F2; tomgång 50–55F9.
• Ford Pinto 2,0 OHC (Escort/Sierra), 2×45 DCOE: halsringar ~36; huvud ca 140–150; luft ca 180–200; E‑rör ofta F16; tomgång runt 50F9.
• Ford Kent/X‑Flow 1,6 (Escort/Cortina), 2×40 DCOE: halsringar ~32; huvud ca 120–130; luft ca 180–200; E‑rör ofta F16/F11; tomgång 45F9.
• Saab 2,0 8v (99/900 konverterad), 2×45 DCOE: halsringar ~34–36; huvud ca 135–145; luft ca 180–200; E‑rör ofta F16; tomgång 50F9.

Se dessa som startvärden – fintrim görs med bredbandslambda och körning/dyno. Byte av E‑rörs‑familj påverkar mellanregister mer än topp, medan huvud/luft primärt sätter WOT‑karaktär. Hållarens skick och tätning måste vara korrekt innan slutsatser dras om munstycksstorlekar.

Sammanfattningsvis är Hållare E‑rör en liten men central del i förgasarens huvudkrets som ger förutsättningar för pålitlig emulsion och konsekvent bestyckning. Den passar byggare som vill ha stabil funktion i dubbla förgasare på Volvo‑, Saab‑ och Ford‑motorer i folkrace, rally, bana och historiska applikationer – särskilt när man justerar ofta och behöver att jetstacken låser och tätar likadant varje gång.
