Instrumentpanel Swagier BMW E30 Extra VDO-mätare

Instrumentpanel för extra 52 mm VDO-mätare – BMW E30

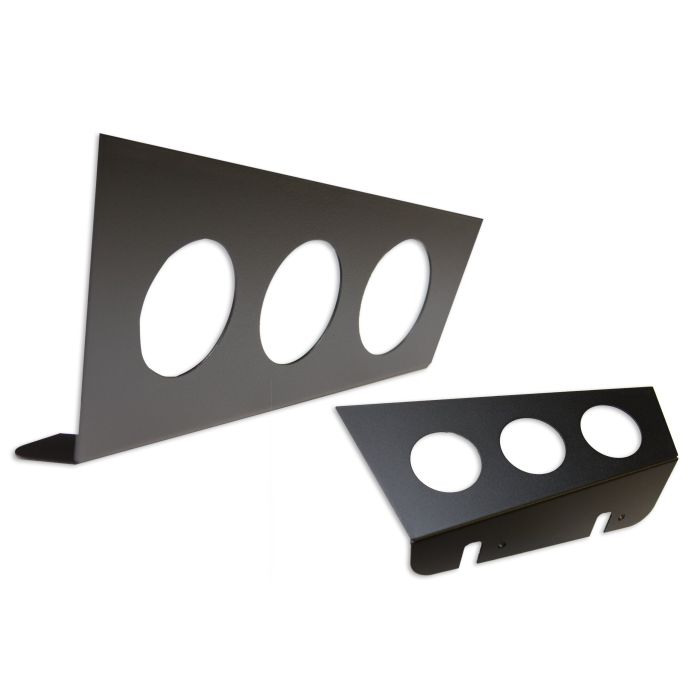

Kompakt mätarhylla för tre 52 mm mätare i BMW E30, placerad under reglagen för ventilation. Ger en ren, lättavläst installation av viktiga motorvärden i prestanda- och banbyggen.

Den här panelen används när originalinstrumenten inte räcker till, särskilt i turbobyggen, bankörning och långlopp där föraren vill ha tydlig koll på t.ex. laddtryck, oljetryck, temperaturer och lambda/AFR. Placeringen under klimatreglagen är beprövad i E30-miljö – diskret, men inom naturlig blickvinkel utan att inkräkta på ratt eller växelspak.

• Avsedd för BMW 3-serie E30 (chassi E30) – integreras i mittkonsolen under reglagen för ventilation/klimat.
• Tre platser för mätare med standarddiameter 52 mm (VDO-standard, fungerar med de flesta 52 mm universalmätare).
• Ger tydlig övervakning av laddtryck, oljetryck/-temp, kylvattentemp, bränsletryck eller lambda/AFR.
• Laser-skuren och kantpressad metall för stabil infästning och konsekvent läsbarhet även på ojämna underlag.
• Svart utförande som smälter in i E30-interiören för ett rent, funktionellt helhetsintryck.
• Lämplig i trackday-, drifting-, rally- och långloppsbyggen samt gatbilar med fokus på funktionsdata.
• Utvecklad och tillverkad i Polen av Swagier.
• Vikt omkring 0,30 kg – lätt men robust konstruktion.

Tekniska specifikationer

• Antal mätarplatser: 3 st
• Mätardiameter: 52 mm per plats
• Färg/utförande: svart
• Tillverkning: laser-skuren och kantpressad metall
• Avsedd placering: under reglagen för ventilation/klimat i BMW E30 instrumentpanel
• Vikt: ca 0,30 kg

Guide: val, montering och inkoppling

• Val av mätare: 52 mm elektriska mätare med matchande givare är vanligast i E30-byggen. Säkerställ rätt gängor/adapter för olja, kylvatten eller bränsle.
• Placering/ergonomi: sätt den mest kritiska mätaren i mitten. Håll samtliga mätarskal i samma orientering för snabb avläsning.
• Provmontering: testa passform i mittkonsolen innan slutlig infästning. Kontrollera mätardjup så att inget tar i bakomliggande kabelstammar, radio eller kanaler.
• Fäste: välj lämpliga fästdon enligt ditt bygge (skruv/nit/dubbelhäftande tejp). Använd brickor där det behövs och dra inte åt så hårt att plast i omgivande panel spricker.
• Kablage: dra tändningsmatad + via säkring, separat jordpunkt i kaross, och koppla belysning till instrumentbelysning för dimning. Skydda genomföringar genom torpedvägg med gummigenomföringar och krympslang.
• Funktionskontroll: trycktesta bränsle- och oljekrets efter givarmontage och verifiera läckagefritt innan första körning. Kalibrera/validera mätare enligt tillverkarens anvisningar.
• Reglemente: kontrollera aktuella tävlingsregler för instrumentplacering och elsäkerhet om bilen körs i organiserad motorsport.

För byggare som prioriterar tydlig data och ren funktion i en E30 ger denna panel en beprövad, plats- och körfokuserad lösning. Den kombinerar enkel montering med stabilitet och kompatibilitet med 52 mm VDO-typ, vilket gör den lika relevant i ett drift- eller långloppsbygge som i en seriös trackdaybil.
