Kabelkit Apture RemoteGP Kontakter

Kabelkit för Apture RemoteGP med CAN och elförsörjning

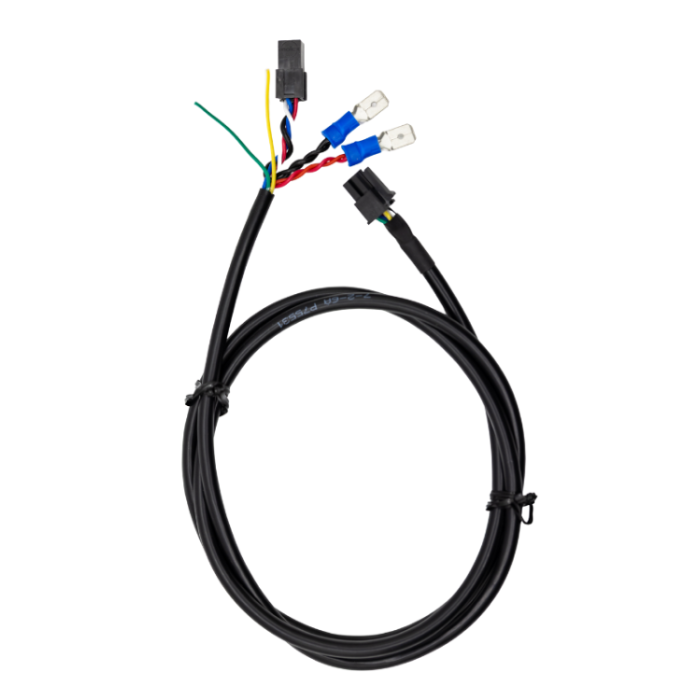

Kabelkit som förenklar installationen av Apture RemoteGP i tävlingsfordon. Innehåller rätt kontaktdon, ström- och CAN-anslutningar samt kabeländar redo för montering.

Det här kabelkitet är framtaget för att spara tid och minimera fel vid inkoppling av Apture RemoteGP. Med rätt kontakter för enheten och Remote Button med inbyggd LED på plats slipper du specialverktyg och osäker crimps, samtidigt som du får tydligt utlagda ledare för 12 V, jord och CAN. En praktisk lösning för seriösa banbyggen, trackdaybilar och racebilar där snabb, servicevänlig installation och driftsäker kommunikation är prioritet.

• Förterminerat kablage som passar direkt till Apture RemoteGP.
• 4-poligt don till Remote Button med inbyggd LED för tydlig förarfeedback.
• Separata 12 V- och jordledare med flatstift (hane); matchande hondelar medföljer.
• CAN High (grön) och CAN Low (gul) lämnas oterminerade för flexibel integration.
• 1 meters längd ger räckvidd till de flesta montage i cockpit/instrumentpanel.
• Färgkodade ledare och tydlig funktionsuppdelning förenklar felsökning och service.
• Lämpligt för banracing, time attack, rally, drifting och avancerade trackdaybyggen.
• Minskar risken för felvänd polaritet eller felkopplad CAN vid egen kabeltillverkning.
• Robust lösning för både permanenta installationer och temporära testuppsättningar.

Tekniska specifikationer

• Kabellängd: 1000 mm
• Förterminerad med passande kontakter för RemoteGP och Remote Button med inbyggd LED
• 12 V (röd) och GND (svart) med flatstift hane; matchande hondelar medföljer
• CAN Low (gul) och CAN High (grön) oterminerade
• Kabelände A: 6-polig RemoteGP-kontakt
• Kabelände B: 4-polig kontakt för Remote Button med inbyggd LED; 12 V och GND med flatstift; CAN L/H oterminerade

Monteringsguide och tips

• Mata enheten via tändningsstyrd 12 V och säkra matningen nära strömkällan.
• Anslut jord till en ren, gemensam referenspunkt (chassi- eller ECU-jord) för att undvika störningar.
• Håll CAN-ledarna tvinnade hela vägen och behåll rätt polaritet mellan CAN High och CAN Low.
• Ta anslutning mot en etablerad CAN-stam enligt systemets riktlinjer, undvik stjärnkoppling och respektera terminering i nätverket.
• Dra kablaget skyddat från värme, skarpa kanter och källor till elektromagnetiska störningar.
• Ge kontakterna mekanisk avlastning och märk upp ledare för snabb service vid depåstopp.
• Verifiera funktion innan körning: spänningsmatning, jord, LED-indikation i knappen och kommunikation på CAN-bussen.

För dig som vill ha en ren och reproducerbar installation av RemoteGP är detta kabelkit en logisk grund. Rätt don på plats, tydlig färgkodning och genomtänkta anslutningar ger en robust lösning som matchar kraven i seriös racing och banåkning, oavsett om det gäller utvecklingsbil eller tävlingschassi.
