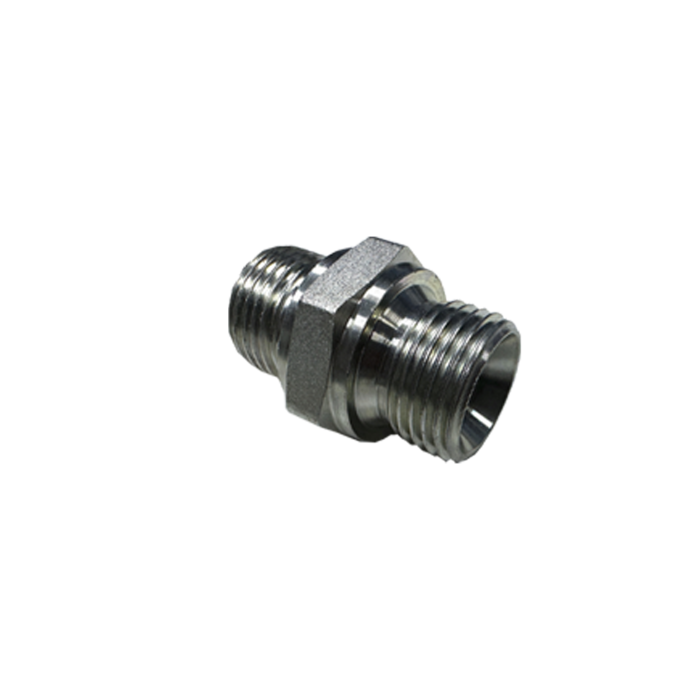

Koppling Caseliner Hane-Hane 3/8"-1/4" Flat-BSP 60°

HP-adapter hane–hane 3/8"–1/4", Flat till BSP 60°

Högtrycksadapter för att länka regulatorer, HP-slangar och snabbkopplingar där du behöver gå från 3/8" flat-säte till 1/4" BSP 60° kona. Utvecklad för robusta depå- och racingmiljöer med täta, säkra anslutningar.

Den här typen av adapter används när ett system blandar olika säten och dimensioner – typiskt mellan flaskregulator och högtrycksslang eller snabbkoppling. Flat-sätet på 3/8"-sidan matchar plana packytor i många regulatorer och kopplingar, medan 1/4" BSP 60°-konen på andra sidan passar europeiska pneumatikkomponenter med koniskt sätande hona. Resultatet är en kort, styv och läckagesäker övergång utan onödiga mellandelar.

I banracing och långlopp är BSP-baserade pneumatiksystem vanligt förekommande för airjacks, hjulutrustning och servicevagnar. Den här adaptern ger byggare och team flexibilitet att kombinera regulatorer, HP-slangar och snabbkopplingar från olika system utan att kompromissa med täthet eller servicevänlighet.

• Hane–hane-utförande för kompakta, styva installationer
• Övergång 3/8" flat-säte till 1/4" BSP 60° koniskt sätande
• Avsedd för högtrycksapplikationer i depå- och racingmiljö
• Typiska användningar: mellan regulator och HP-slang eller snabbkoppling
• Kompatibel med vanliga europeiska pneumatiksystem (BSP-standard)
• Minskar antalet övergångar och potentiella läckpunkter
• Lämplig i system för airjacks, verktyg och tryckluftsförsörjning på banan

Tekniska specifikationer

• Konfiguration: hane–hane
• Ändar: 3/8" flat-säte (male) till 1/4" BSP 60° kon (male)
• Användning: regulator ⇄ HP-slang/snabbkoppling
• Standard: BSP (60°-kon på 1/4"-sidan)

Monteringsguide och tips

• Verifiera sätestyp och gängstandard på motparten: blanda inte BSP med NPT, och säkerställ att du verkligen har 60°-kon mot 60°-hona.
• Flat-sätet tätar normalt med plan tätning (t.ex. O-ring/bonded seal) eller mot en motsvarande flat packyta – följ rekommendationen för den komponent du ansluter mot.
• För koniska 60°-säten tätar metallytorna mot varandra; använd inte tätningsband på själva tätytorna. Gängtätning kan vara onödig eller olämplig – följ komponentleverantörens anvisningar.
• Håll alla ytor rena från spån, PTFE-rester och olja innan hopmontering, särskilt på högtryckssidan från flaska/regulator.
• Dra åt med rätt verktyg och rimligt moment enligt motpartens specifikation; provtryck alltid och läcksök före drift.

För byggare och team som arbetar med blandade pneumatikstandarder ger denna hane–hane-adapter en ren och driftsäker övergång mellan 3/8" flat-säte och 1/4" BSP 60°. Ett rationellt val i depåvagnar, airjack-system och annan racingpneumatik där enkelhet, täthet och servicevänlighet prioriteras.
