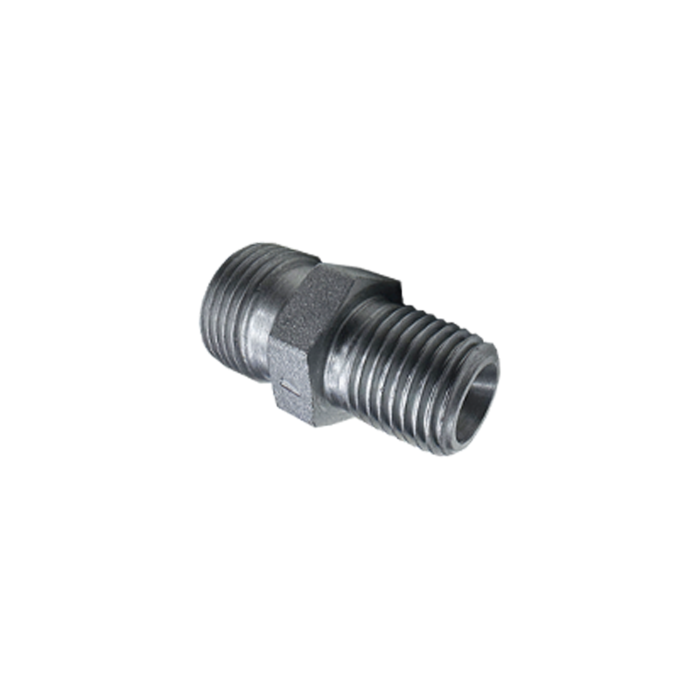

Koppling Caseliner Hane-Hane AN-BSP 1/2"-1/2" BSP 60°-BSP 60°

Koppling hane–hane 1/2" BSP 60° till 1/2" BSP 60° (högtryck)

Kompakt högtrycksadapter med 1/2" BSP 60° kona, hane i båda ändar, för säker ihopkoppling av regulatorer, ventiler och HP-slangar utan extra övergångar.

Den här typen av hane–hane-övergång används när man vill bygga rena och täta högtrycksinstallationer i pneumatik – typiskt runt tryckregulatorer vid flaskor, matning till airjacks och verktyg i pit/garage. BSP-anslutningar är vanligt förekommande i europeiska paddock- och verkstadssystem, vilket gör den här adaptern praktisk i många racingmiljöer där utrustning från olika leverantörer möts.

• 1/2" BSP 60° kona på båda sidor – hane/hane för direktkoppling.
• Avsedd för högtrycksapplikationer inom pneumatik (luft/kväve).
• Bygger minimalt och minskar antalet potentiella läckpunkter.
• Lämplig mellan regulator, ventil, HP-slang eller snabbkoppling med 1/2" BSP-kona hona.
• Konisk metallyta (60°) ger pålitlig tätning mot motsvarande hona.
• Vanligt val i europeiska pit- och garageinstallationer för racing och trackday.

Tekniska specifikationer

• Anslutning 1: 1/2" BSP 60° kona, hane
• Anslutning 2: 1/2" BSP 60° kona, hane
• Utförande: Hane–hane högtrycksadapter
• Användning: Regulatorer, ventiler, HP-slangar och snabbkopplingar med motsvarande 1/2" BSP-kona hona
• Tätningsprincip: 60° kon mot kona (metal–to–metal)

Monteringsguide och tips

• Verifiera gängtyp och tätningsgeometri: denna adapter är för 1/2" BSP 60° kona. Blanda inte med NPT, metriska, ORFS eller AN/JIC 37°.
• Rengör gängor och tätningsytor noggrant; en repad eller smutsig kona läcker oavsett åtdragning.
• Montera för hand tills konorna möts, centrera och efterdra med två fasta nycklar. Följ momentrekommendationer från komponenttillverkaren.
• Använd inte gängtejp eller pasta på tätningskonan. Konan tätar i metallytan; gängtätning behövs normalt inte vid denna typ av anslutning.
• Tryckprova och läcksök efter montering. Avlasta slangar och rör så att kopplingen inte utsätts för ryck eller böjmoment.

För den som bygger eller servar pneumatiska högtryckssystem i pit eller garage ger denna 1/2" BSP 60° hane–hane-adapter en enkel och robust lösning. Den passar erfarna byggare som vill hålla systemet modulärt, tätt och servicevänligt utan onödiga övergångar.
