Kopplingskit PMC Motorsport Stage 1 BMW M57 306D1 Nissan Patrol Y61 ZD30 Y61 TD42 240mm 9.45"

Kopplingskit PMC Motorsport Stage 1 BMW M57 306D1 Nissan Patrol Y61 ZD30/Y61 TD42 240 mm

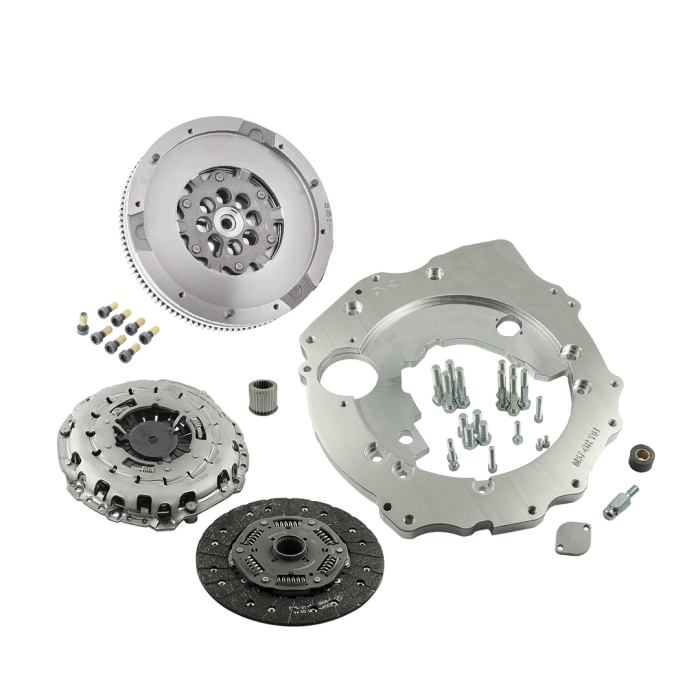

Komplett adapter- och kopplingskit för att kombinera BMW M57 306D1 med manuell växellåda från Nissan Patrol Y61 ZD30 eller TD42. Satsen bygger kring en 240 mm Sachs XTend-koppling och ett LuK-dubbelmassesvänghjul, och är avsedd för M57-swappar där Patrolens manuella drivlina behålls.

Växellådsadaptern är tillverkad i aluminium och har en tjocklek på 25 mm. Den skapar den mekaniska anslutningen mellan BMW-motorn och Patrol-växellådan utan att växellådskåpan behöver kapas, men installationen kräver förberedelse för startmotorn. En splinesadapter för Nissan–BMW ingår för att anpassa växellådans ingående axel till kopplingslösningen.

Kopplingen består av Sachs XTend 3000 951 952, med självjusterande tryckplatta, fjädrande lamell och organiska friktionsbelägg. Tillverkaren anger en maximal vridmomentskapacitet på 650 Nm. Den självjusterande konstruktionen kompenserar för normalt slitage i kopplingen, medan den fjädrande lamellen bidrar till att dämpa torsionsvibrationer i drivlinan.

LuK 415 0104 10 dubbelmassesvänghjul ingår i satsen. Ett dubbelmassesvänghjul ger normalt mer torsionsdämpning mellan motor och transmission än ett enkelmassesvänghjul, vilket är relevant i ett dieselswapbygge med högt vridmoment och en tung terrängväxellåda. Samtidigt ska kopplingens urtrampningslager och urtrampningsgaffel vara avsedda för den aktuella Patrol-växellådan.

Egenskaper och innehåll

• Aluminiumadapter mellan BMW M57 306D1 och Nissan Patrol Y61 manuell växellåda.
• 25 mm tjock växellådsadapter.
• Sachs XTend 3000 951 952 självjusterande kopplingskit.
• 240 mm fjädrande kopplingslamell med organiska belägg.
• LuK 415 0104 10 dubbelmassesvänghjul.
• Splinesadapter mellan Nissan Patrol och BMW.
• Monteringsbultar för adapter, vevaxel och tryckplatta ingår.
• Kulled/stöd för urtrampningsgaffel ingår.

Tekniska specifikationer

• Kopplingsdiameter: Ø240 mm / 9,45 tum.
• Kopplingstyp: Sachs XTend, självjusterande.
• Lamellutförande: fjädrande nav med torsionsvibrationsdämpare.
• Friktionsmaterial: organiskt.
• Angiven vridmomentskapacitet: upp till 650 Nm.
• Svänghjul: LuK 415 0104 10 dubbelmassesvänghjul.
• Adaptermaterial: aluminium.
• Adaptertjocklek: 25 mm / 0,98 tum.

Kompatibilitet

• Motor: BMW M57 306D1.
• Växellåda: Nissan Patrol Y61 ZD30 manuell.
• Växellåda: Nissan Patrol Y61 TD42 manuell.
• Patrol-växellådor: 5-växlade FS5R30A och FS5R50B.

Kontrollera före montering att motorfästen, växellådsfäste, kardanaxlarnas längd, tunnelutrymme och startmotorlösning är planerade för det aktuella chassit. Satsen löser kopplingen mellan motor och växellåda, men en komplett M57-swap kan fortfarande kräva anpassning av kringkomponenter i fordonet.
