Kopplingskit PMC Motorsport Stage 1 Saab Manuell 6-växlad BMW M57n GS6-53DZ HGD JGA 240mm 9.45" SWAP RWD

Kopplingskit PMC Motorsport Stage 1 Saab till BMW M57N GS6-53DZ HGD/JGA, 240 mm

Detta Stage 1-kit är en komplett adapter- och kopplingslösning för att montera Saab H-motor mot BMW ZF GS6-53DZ sexväxlad manuell växellåda i RWD-swappar. Satsen kombinerar en 240 mm Sachs XTend-koppling med enkelmassesvänghjul och är specificerad för upp till 650 Nm.

Växellådsadaptern är tillverkad av aluminium och bygger 25 mm mellan motor och växellåda. Svänghjulet har en konstruktion av aluminium och gjutjärn, med en utbytbar friktionsyta av gjutjärn. Svänghjulet kontrolleras och balanseras före leverans, och den utbytbara friktionsytan gör det möjligt att förnya slitdelen utan att nödvändigtvis byta hela svänghjulet.

Kitet använder ett styvt enkelmassesvänghjul med en kopplingsskiva. Jämfört med ett dubbelmassesvänghjul saknar denna typ av lösning intern torsionsdämpning mellan motor och transmission. Det ger en mer direkt mekanisk drivlina, men kan också innebära mer transmissionsljud och vibrationer vid låga varvtal beroende på motor, växellåda, motorfästen och fordonets övriga konstruktion.

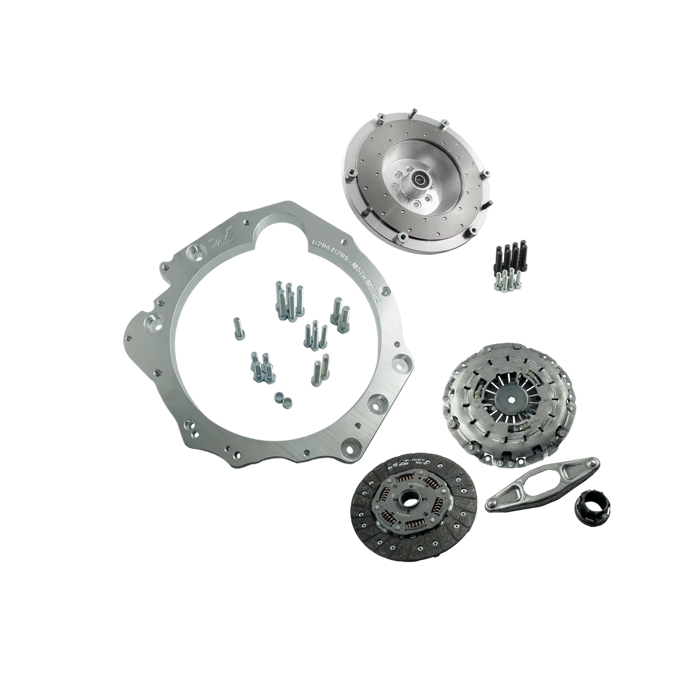

Ingår i satsen

• Växellådsadapter av aluminium.
• Fästelement för montering av växellådsadapter.
• Specialanpassat enkelmassesvänghjul.
• Bultsats för kopplingstryckplatta och vevaxel.
• Sachs XTend-kopplingskit med självjusterande tryckplatta.
• Kopplingsskiva, urtrampningslager och urtrampningsgaffel.

Tekniska specifikationer

• Maximalt specificerat vridmoment: 650 Nm.
• Kopplingsdiameter: 240 mm / 9,45 tum.
• Svänghjulstyp: styvt enkelmassesvänghjul för enkel lamell.
• Växellådsadapter: aluminium, 25 mm tjock.
• Friktionsyta: utbytbar.
• Koppling: Sachs XTend, självjusterande.
• Ingående axelsplines: 32,5 x 35-26N.
• Antal splines: 26.

Kompatibilitet

• Saab H-motorer: B204, B205, B234i och B235R.
• Motorer med blocktäckplatta märkt Saab OE 55557715.
• BMW ZF GS6-53DZ sexväxlad manuell växellåda för M57N och M57N2 i RWD-utförande.
• Växellådskoder HGD/THGD och JGA/TJGA, bland annat från BMW E60/E61 525d och 530d med M57N eller M57N2.

Praktiskt vid bygge och montering

Kontrollera alltid växellådans exakta kod, sprängkåpa och ingående axel före köp. För dessa HGD- och JGA-lådor anges sprängkåpsnummer 1067 401 060 som identifiering. Kitet kräver kopplingsslavcylinder anpassad för den aktuella BMW-växellådan. Saab H-originalstartmotor ingår inte, och systemet kräver även startkrans/flexplate eller drivplatta avsedd för Saab H med automatisk växellåda.

Eftersom Sachs XTend använder en självjusterande tryckplatta bör kopplingen monteras enligt tillverkarens anvisningar för denna konstruktion. Verifiera även urtrampningsmekanism, centrering mellan motor och växellåda samt frigång innan slutmontering. Kitet är relevant för tekniskt genomarbetade RWD-byggen inom exempelvis bankörning, drifting och effektstarka gatprojekt där Saab H-motorn ska kombineras med BMW:s GS6-53DZ-låda.
