Kopplingskit PMC Motorsport Stage 2 BMW M57n M57n2 Nissan Patrol Y61 ZD30 Y61 TD42 215mm 8.46" Dubbellamell

Kopplingskit PMC Motorsport Stage 2 BMW M57N/M57N2 till Nissan Patrol Y61 215 mm dubbellamell

Komplett adapter- och kopplingskit för montering av BMW M57N eller M57N2 tillsammans med Nissan Patrol Y61:s manuella ZD30- eller TD42-transmission. Kitet kombinerar en 25 mm växellådsadapter, specialsvänghjul och en Sachs XTend-dubbellamellkoppling med 215 mm lamelldiameter.

Lösningen är avsedd för M57-konverteringar där Patrolens befintliga drivlina ska behållas. Adapterplattan positionerar motor och växellåda i förhållande till varandra, medan det medföljande svänghjulet anpassar BMW-motorns vevaxel till den aktuella kopplingslösningen och Patrol-växellådan.

Det specialanpassade svänghjulet är tillverkat i gjutjärn och använder en dubbellamellkoppling från Sachs. Dubbla friktionslameller ger större tillgänglig friktionsyta än en enkel lamell med motsvarande diameter, vilket är relevant när högt vridmoment ska överföras i en kompakt kopplingsdiameter. Kopplingen har en självjusterande tryckplatta av typen Sachs XTend, vilket kompenserar för slitage i kopplingspaketet och bidrar till att bibehålla tryckplattans arbetsläge över tid.

Kitets angivna vridmomentkapacitet är upp till 700 Nm. Det innebär inte att övriga delar av drivlinan automatiskt tål samma belastning; växellåda, fördelningslåda, kardanaxlar, motorfästen och differentialer bör alltid bedömas som ett sammanhängande system i ett vridstarkt dieselbygge.

Kompatibilitet

• BMW M57N M57D30 306D2-EU4, 218 hk.
• BMW M57N2 M57D30: 306D3, 306D4 och 306D5.
• Nissan Patrol Y61 ZD30 med 5-växlad manuell FS5R30A-växellåda.
• Nissan Patrol Y61 TD42 med 5-växlad manuell FS5R50B-växellåda.

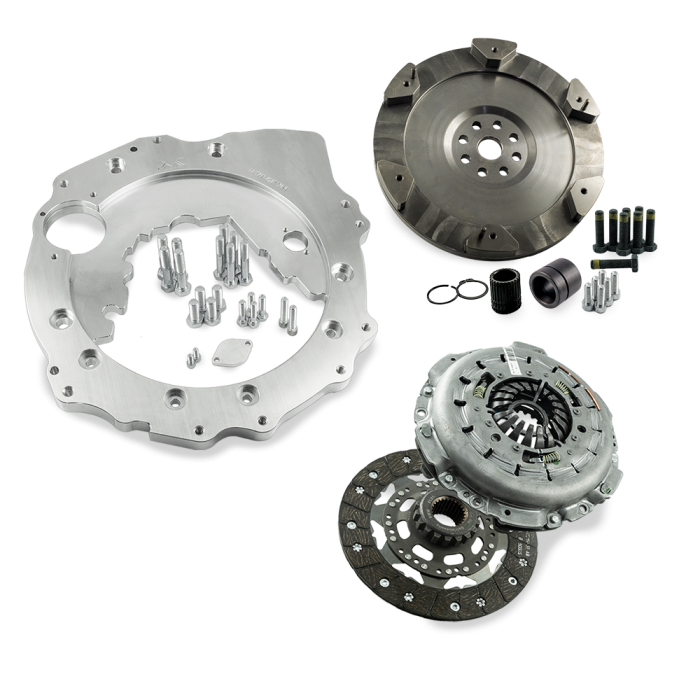

Detta ingår

• Växellådsadapter i aluminium.
• Fästelement för växellådsadapter.
• Specialanpassat svänghjul i gjutjärn.
• Bultsats för montering mot vevaxeln.
• Bultsats för kopplingskåpa/tryckplatta.
• Sachs XTend 3000 950 709 dubbellamellkoppling.

Tekniska specifikationer

• Kopplingstyp: dubbellamell.
• Friktionsdiameter: 215 mm / 8,46 tum.
• Angiven vridmomentkapacitet: upp till 700 Nm.
• Kopplingspaket: Sachs XTend 3000 950 709 / 3000.950.709-S.
• Tryckplatta: självjusterande.
• Växellådsadapterns tjocklek: 25 mm / 0,98 tum.
• Utbytbar friktionsyta på svänghjulet: nej.
• Angivet åtdragningsmoment för drivaxelbult: 120 Nm med gänglåsning.

Att kontrollera före montering

• BMW OE-startmotor krävs och ingår inte i kitet.
• BMW OE-startkrans/flexplatta med nummer 11227788746 krävs för montering av svänghjulet och ingår inte i kitet.
• Urtrampningslager, kopplingsgaffel och slavcylinder ska vara avsedda för den aktuella Nissan Patrol-växellådan.
• Vid en motor- och växellådskonvertering kan ytterligare anpassning av exempelvis motorfästen, växellådstunnel, kardanaxellängd och kringutrustning behövas beroende på fordonets utförande.

Detta är ett kopplingspaket för byggare som vill kombinera M57N/M57N2-dieselns vridmoment med Patrol Y61:s manuella transmission. Det passar särskilt när konverteringen ska dimensioneras med en kompakt dubbellamellkoppling och komponenterna runt drivlinan planeras som en helhet.
