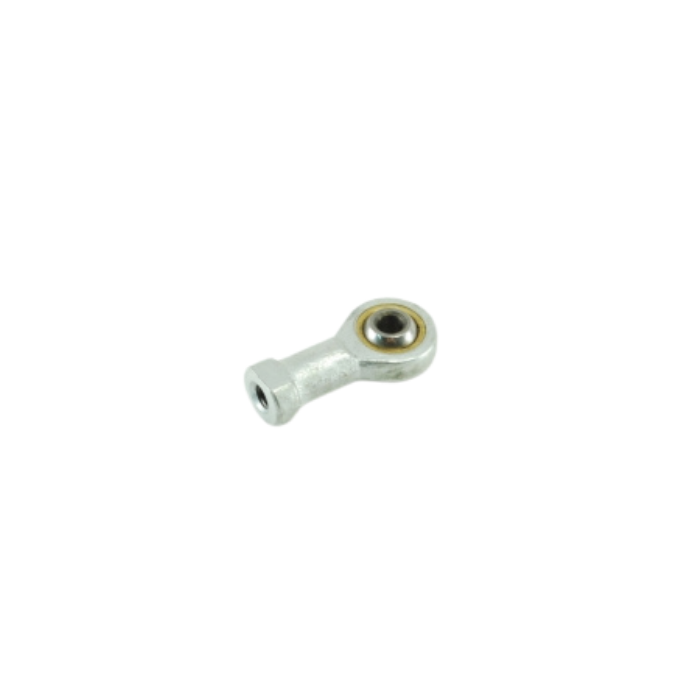

Länkhuvud Uniballs M5

Länkhuvud / uniball M5 för gasreglage

Kompakt länkhuvud med M5-gänga och 5 mm tapphål för glappfria, lättgående gaslänkar på förgasar- och spjällhusinstallationer i bana, rally och folkrace.

Detta länkhuvud används för att koppla samman gasarmar, spjällaxlar, bellcranks och dragstänger i en spel- och friktionssnål kulled. Resultatet är en mer förutsägbar pedalrespons och enklare synk av dubbla förgasare eller ITB-system – en liten komponent som gör stor skillnad i körbarhet och hållbarhet.

• M5-gängad anslutning – passar vanliga gaslänkar, dragstänger och ställbara stänger i motorsportbyggen.
• 5 mm hål i kulleden – för vanliga 5 mm tappar/bultar i spjällarmar och länkarmar.
• Kulledskonstruktion (uniball) som hanterar vinkelutslag utan att binda.
• Kort total längd ger enkel placering i trånga motorrum och bakom luftfilter/trattar.
• Stabil, spelminimerad rörelse för bättre tomgångsstabilitet och jämn öppning mellan flera halsar.
• Vanligt förekommande i historisk racing, rally och folkrace med Weber/Dellorto eller individuella spjäll.
• Lämplig för Volvo B-serie, Saab H-motor, Ford OHC/Kent m.fl. där mekaniska gaslänkar används.

Tekniska specifikationer

• Gänga: M5
• Hål i kula: 5 mm
• Tjocklek på kula: 7 mm
• Totallängd: 37 mm

Monterings- och användningstips

• Placera länkhuvuden så att kulleden arbetar nära sitt mittläge genom hela pedalrörelsen för minsta friktion och konsekvent återgång.
• Säkerställ fri rörelse vid fullgas och tomgång. Kontrollera att inga filterkåpor eller stag tar i vid motorvrid.
• Använd kontramutter eller låsning på M5-gängan och en lämplig bricka/krage till 5 mm-tappen. Gängriktning kan variera mellan länkstänger – kontrollera innan montering.
• Vid dubbla förgasare/ITB: ställ först tomgång och spjällsynk, finjustera därefter längden på länkstängerna så att båda bankarna når fullgas samtidigt.
• Efter första körpasset: kontrollera spel, åtdragning och att returfjädrar återför spjällen utan tröghet.

Rollen i förgasarbestyckningen

Länkhuvudet påverkar inte munstycksval direkt, men är avgörande för hur bestyckningen upplevs. Glapp eller kärvning ger svårtolkade symptom (t.ex. hängande varv, ryckig övergång mellan lågfart/huvudsystem). En exakt, glappfri länk gör att jetting-ändringar märks tydligt och repeterbart.

Generella bestyckningsstartpunkter (Weber/Dellorto, bensin)

• Volvo B20/B21/B23 (rally/folkrace, fria kamaxlar): 45 DCOE/DHLA med 34–36 mm spridare/chokes, huvud 140–155, luft 180–200, lågfart 50–60F8, pump 35–45.
• Saab B201/B202 (klassiskt sugbygge): 45 DCOE/DHLA med 34–36 mm chokes, huvud 140–150, luft 180–200, lågfart 50–55F9, pump 35–40.
• Ford 2.0 OHC Pinto (rally/banåka): 40–45 DCOE med 32–34 mm chokes, huvud 135–145, luft 170–190, lågfart 45–50F9, pump 30–40.
• Ford Kent Crossflow 1.6 (historisk racing): 40 DCOE med 30–32 mm chokes, huvud 120–135, luft 170–180, lågfart 45–50F8, pump 30–35.

Dessa är etablerade utgångslägen – slutkalibrering beror på motorrecept, bränsle, höjd och avgassystem. Finjustera med bredbandslambda och tändkurva.

Snabb felsökning (generella råd)

• Seg tomgång eller hängande varv: kontrollera att kulleden löper lätt, att stagen inte kärvar och att returfjädern är korrekt dimensionerad innan du ändrar lågfartsmunstycken.
• Ryck vid små gassläpp: eliminera glapp i länkhuvud och stag, synka spjäll, justera sedan lågfart/emulsion.
• Tvekan vid gaspådrag: säkerställ full pumpkamrörelse och fri länkgeometri; därefter prova stegvis större pumpmunstycke eller längre pumpduration.
• Tappar kraft på högre varv: verifiera att spjällen verkligen når fullgas utan mekaniskt stopp; därefter arbeta med huvud/luft och spridarstorlek.
• Ojämn gång mellan cylindrar: kontrollera att båda bankarna öppnar lika – minimera spel i alla länkhuvuden innan du synkar och läser av tändstift/AFR.

Detta M5-länkhuvud är en liten men central detalj i varje mekaniskt gaslänkage. För byggare som prioriterar känsla, repeterbarhet och driftsäkerhet – från folkrace till historisk racing – bidrar en spel- och friktionssnål kulled till att jetting- och synkarbete faktiskt ger det resultat man eftersträvar på banan.
