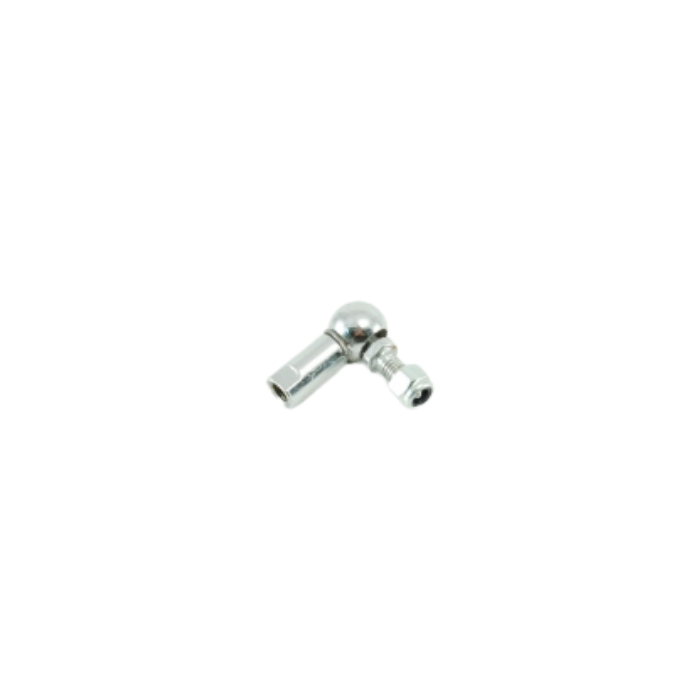

Ledlänk Gasreglage M5 Metall

Ledlänk för gasreglage M5, metall

Kompakt kulled för gaslänkage med M5 gängor, framtagen för glappfri och mjuk rörelse i förgasar- och spjällänkage. Säker och justerbar anslutning mellan stag och spjällarm.

Den här typen av ledlänk används brett i folkrace, rally, banracing och historiska byggen med Weber/Dellorto och andra förgasarinstallationer. En stabil kulled minimerar friktion, tål vibrationer och gör att båda spjällen i ett dubbelförgasar- eller ITB-system öppnar lika, varv efter varv.

• M5 invändig och utvändig gänga – enkel att integrera i befintliga stag och spjällarmar
• Helmetall-konstruktion för tålighet vid värme, smuts och vibration
• Delbar kulled – kan tas isär och användas tillsammans med befintlig kulstuds på spjällarmen
• Låg friktion och spelminimering ger stabil tomgång och repeterbar gasrespons
• För länkage till sidomatade DCOE/DHLA, uppåtstående IDF/DCNF, enkel- och dubbelförgasare samt ITB-spjäll
• Lämplig för både pedal-/vajerdrivna och axel-/bellcrank-lösningar
• Justerbar längd via gängade stag; lås med kontramutter
• Säljs styckvis

Tekniska specifikationer

• Gänga: M5 invändig och M5 utvändig
• Material: metall
• Utförande: gasreglageanslutning/ball joint
• Delbar konstruktion för montage på befintlig kula/kulstuds

Roll i bestyckning och drivbarhet

I ett dubbelförgasarsystem avgör länkagets geometri när spjällen passerar progressionshålen och hur lika de öppnar. En spel- och glappfri ledlänk hjälper till att:

• Få korrekt progression utan ”tvekan” vid lätt gas
• Hålla stabil tomgång eftersom spjällen verkligen vilar på stoppskruvarna
• Nå fullgas med rätt öppningskurva, vilket underlättar jetting och fintrim

Montering och justering – praktiska tips

• Ställ spjällen helt stängda mot sina stoppar innan du justerar staglängd; eliminera förspänning i länkarna
• Håll kulledens rörelse i samma plan som staget för att undvika bindning och ojämn gas
• Använd kontramutter på både invändig/utvändig M5; gänglåsning med medelstyrka kan vara lämpligt i tävlingsbruk
• Kontrollera att du når fullgas utan att spjällaxlar eller vajer tar stopp; verifiera även att pedalen återgår fritt
• Montera returfjädrar enligt reglemente; många tävlingsklasser kräver dubbla fjädrar
• Inspektera och smörj lätt vid service – byt ledlänkar med märkbar glapp eller hackig gång

Felsökning när bilen inte går som den ska (generella råd)

• Ojämn/hög tomgång: kontrollera att spjällen verkligen vilar mot stopparna, att länkaget inte förspänner, samt täthet och synk
• Tvekan vid lätt gas: säkra att båda förgasarna öppnar lika från stängt läge; fel vinkel eller glapp i ledlänkar kan förskjuta progressionen
• Hängande gas: se över returfjädrar, kabeldragning och att inga kulledsförband binder under värme
• Orkeslös på topp: verifiera fullgasläge vid spjällen; ofta saknas 5–10 % öppning p.g.a. för kort slag eller fel länkageutväxling

Generella utgångspunkter för bestyckning (förgasarmotorer i folkrace/rally)

Nedanstående är typiska startpunkter för Weber/Dellorto och liknande system. Se dem som vägledning – verkliga värden beror på motor, kam, avgas, bränsle och reglemente. Finjustera alltid med synkmätare, lambdasond/plugavläsning och körprov.

• Volvo B20/B21/B23/B230, sug 2.0–2.3 med 2×40–45 DCOE: strypningar cirka 32–36, huvud 125–155, luft 175–200, tomgång 45–55
• Ford Pinto 2.0 OHC, 2×40 DCOE: strypningar cirka 30–32, huvud 120–140, luft 170–190, tomgång 45–50
• Ford Kent/Crossflow 1.3–1.6, 2×40 DCOE: strypningar cirka 28–30, huvud 110–125, luft 160–180, tomgång runt 45
• Saab V4 1.5–1.7 med DCNF/IDF: strypningar cirka 28–30, huvud 115–135, luft 160–180, tomgång 45–50
• Historiska SU-system: fokus på exakt länkage och spjällsynk; börja med en etablerad nål för aktuellt effektsteg och arbeta metodiskt därifrån

För den som bygger för folkrace, rally eller banbil ger en robust M5-ledlänk en pålitlig grund för korrekt synk, jämn tomgång och repeterbar gasrespons. Det är en liten detalj som ofta avgör hur väl en i övrigt rätt bestyckad förgasarsetup faktiskt uppför sig på bana och i tävlingsfart.
