Monteringskit PMC Motorsport Adapterplatta BMW M57N M57N2 Nissan Patrol Y61 ZD30 Y61 TD42

Monteringskit PMC Motorsport Adapterplatta BMW M57N/M57N2 Nissan Patrol Y61 ZD30/TD42

Komplett monteringskit för PMC:s adapterplatta vid installation av BMW M57N- eller M57N2-motor mot manuell växellåda från Nissan Patrol Y61. Satsen samlar de specifika fästdetaljerna samt komponenter för svänghjulscentrering och kopplingsgaffelns upplagring.

Monteringskitet är avsett att användas tillsammans med PMC:s adapterplatta för kombinationen BMW M57N/M57N2 och Nissan Patrol Y61. Det är alltså ett komplement till själva adapterplattan, inte en ersättning för den. För swapbyggen där motor, svänghjul, koppling, adapterplatta och Patrol-växellåda ska fungera som ett system är rätt fästdetaljer och korrekt centrering viktiga för att komponenterna ska monteras i avsedd position.

Den medföljande centreringshylsan är avsedd för svänghjulet, medan pivotpinnen ger stöd för urtrampningsgaffeln i Patrol-växellådans kopplingsmekanism. Satsen innehåller även plugg, stålgänginsatser och bultar i de dimensioner som anges för denna adapterlösning.

Kompatibilitet

• BMW M57N och M57N2 3,0 diesel.
• Nissan Patrol Y61 med manuell TD42-växellåda.
• Nissan Patrol Y61 med manuell ZD30-växellåda.
• Avsedd för PMC adapterplatta för BMW M57N/M57N2 till Nissan Patrol Y61.

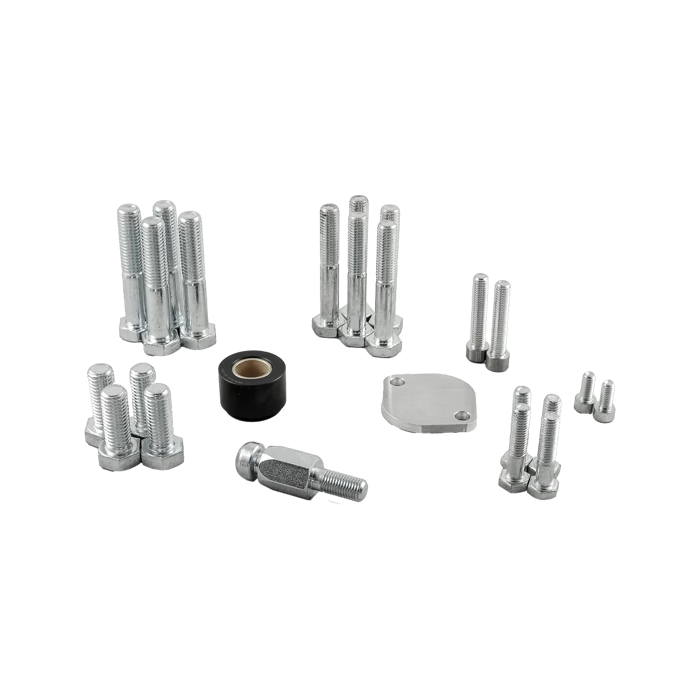

Tekniska specifikationer

• 1 st centreringshylsa för svänghjul.
• 1 st plugg.
• 1 st pivotpinne/stöd för urtrampningsgaffel till Nissan Patrol Y60/Y61-växellåda.
• 2 st ISO 4762 M6 x 14, hållfasthetsklass 8.8.
• 5 st ISO 4014 M10 x 65, hållfasthetsklass 8.8.
• 4 st ISO 4014 M12 x 65, hållfasthetsklass 8.8.
• 2 st M8 x 40-bultar med svarvat huvud.
• 8 st SMART-stålgänginsatser.

Praktiskt vid montering

• Kontrollera före montering att adapterplattan verkligen är avsedd för den aktuella M57N/M57N2-motorn och Patrol Y61-växellådan.
• Kontrollera skick och funktion på urtrampningsgaffel, urtrampningslager och kopplingshydraulik när växellådan ändå är demonterad.
• Använd tillverkarens anvisningar för komponenternas placering och åtdragning. Rengör anliggningsytor och kontrollera att centreringshylsa, plugg och pivotpinne monteras i rätt läge innan växellådan sammanfogas med motorn.

Detta kit är relevant när en Patrol Y61-växellåda ska behållas i ett BMW M57-baserat motorbyte och adapterplattan behöver kompletteras med rätt monteringsdetaljer för den aktuella drivlinekombinationen.
