Monteringssats Växelströmgenerator

Monteringssats Växelströmsgenerator

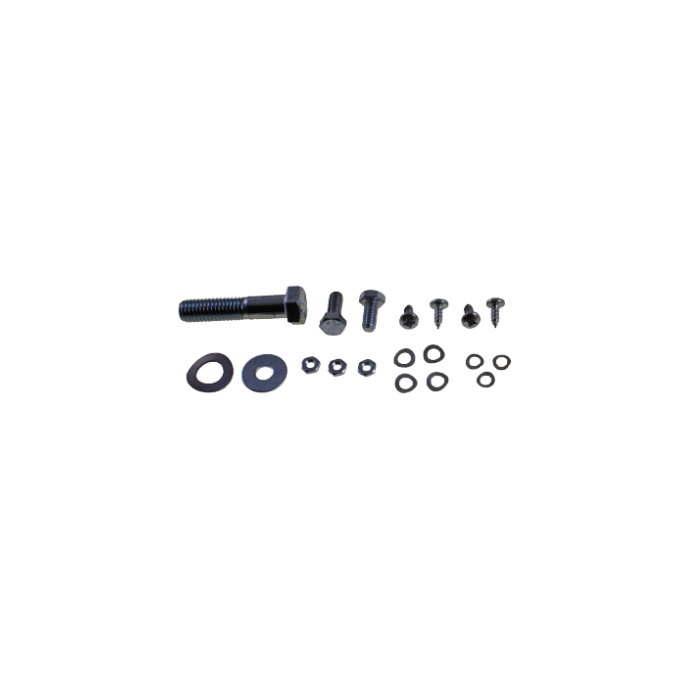

Monteringssats för växelströmsgenerator typ 419420. Satsen samlar de skruvar, muttrar och brickor som används för generatorns infästning och underlättar vid renovering eller återmontering när originalhårdvaran saknas, är sliten eller har blandats upp.

Rätt monteringsdetaljer är viktiga för att generator och fäste ska kunna monteras utan felaktig anliggning eller olämplig kombination av gängor och brickor. Satsen innehåller både UNC-skruv, UNF-muttrar, skruvar samt plana och skevade brickor i de dimensioner som hör till generatorutförandet.

Tekniska specifikationer

• Avsedd för växelströmsgenerator typ 419420.
• 1 st bricka: 8,4 x 24 x 2 mm.
• 1 st skevad bricka: 13,5 x 24 x 1,2 mm.
• 3 st skevade brickor: 5,3 x 11 x 0,5 mm.
• 4 st skevade brickor: 6,7 x 12 x 0,5 mm.
• 1 st UNC-skruv: 5/16-18 x 5/8 tum, 16 mm.
• 1 st UNC-skruv: 5/16-18 x 3/4 tum, 19 mm.
• 1 st UNC-skruv: 1/2-13 x 2 1/4 tum, 57 mm.
• 3 st UNF-muttrar: 10-32, höjd 3,3 mm.
• 4 st skruvar: B12 x 12 RXS.

Praktiskt vid montering

Kontrollera att generatorfäste, justerstag och distanser är raka och fria från sprickor innan monteringen. Verifiera även att remskivorna linjerar innan fläktremmen spänns. Brickornas placering påverkar hur komponenterna ligger an mot fäste och generator, så återmontera dem på rätt position och använd inte andra gängtyper som ersättning för satsens UNC- och UNF-detaljer.

En lämplig sats när växelströmsgenerator 419420 monteras i ett befintligt system och infästningsdetaljerna behöver ersättas samlat.
