Splinesaxeladapter PMC Motorsport Nissan Patrol BMW 26N Dubbellamell

Splinesaxeladapter PMC Motorsport Nissan Patrol BMW 26N Dubbellamell

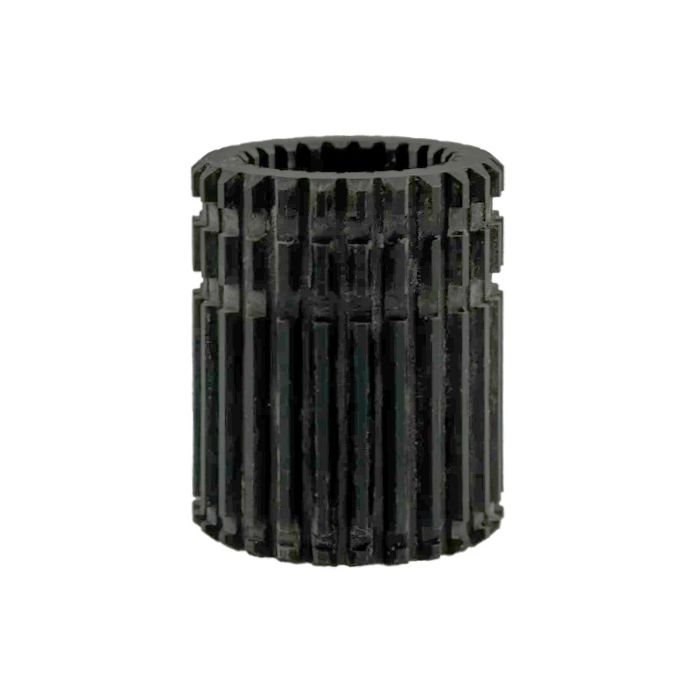

Denna splinesaxeladapter är avsedd för drivlinekonfigurationer där Nissan Patrol kombineras med PMC Motorsport-svänghjul och en dubbellamellkoppling från BMW E9x M3. Adaptern möjliggör anpassning mellan Nissan Patrol-lösningen och BMW 26N-navprofilen i den specificerade kopplingskombinationen.

Vid motorbyte eller annan specialbyggd drivlina måste kopplingslamellens nav passa växellådans ingående axel korrekt. En splinesadapter används när den valda kopplingen och drivlinans befintliga splinesprofil inte är direkt kompatibla. I detta fall är adaptern utvecklad för användning tillsammans med ett PMC Motorsport-svänghjul för Nissan Patrol och ett BMW E9x M3-dubbellamellkopplingskit.

Dubbellamellkopplingar används normalt när en enkel lamell inte ger tillräcklig friktionsyta inom tillgänglig diameter. Konstruktionen kan hantera högre belastning genom två friktionsytor, men ställer samtidigt högre krav på att svänghjul, lameller, tryckplatta, urtrampningssystem och splinesanslutning kombineras som ett sammanhängande system.

Funktion och användning

• Avsedd för Nissan Patrol-drivlinor med BMW 26N-nav i dubbellamellutförande.
• Utvecklad för PMC Motorsport-svänghjul avsett för Nissan Patrol samt kopplingskit från BMW E9x M3.
• Används för att anpassa splinesanslutningen mellan kopplingslamell och växellådans ingående axel i den angivna kombinationen.
• Relevant vid motorbyten och andra drivlinebyggen där komponenter från olika applikationer kombineras.

Praktiskt att kontrollera före montering

• Verifiera att svänghjul och kopplingskit är avsedda för den specificerade PMC Motorsport-kombinationen.
• Kontrollera kopplingslamellernas navprofil, växellådans ingående axel och adapterns placering innan slutmontering.
• Säkerställ att urtrampningslager, slavcylinder eller urtrampningsmekanism har korrekt arbetsområde för den valda kopplingsuppbyggnaden.
• Provmontera och kontrollera att lamellerna kan löpa fritt på splinesanslutningen utan att kärva.

Adaptern är en systemkomponent för byggare som använder PMC Motorsport-svänghjul tillsammans med BMW E9x M3-dubbellamellkoppling i en Nissan Patrol-baserad drivlina.
