Stolsfäste Swagier FIA V2 Universal Svetsbar

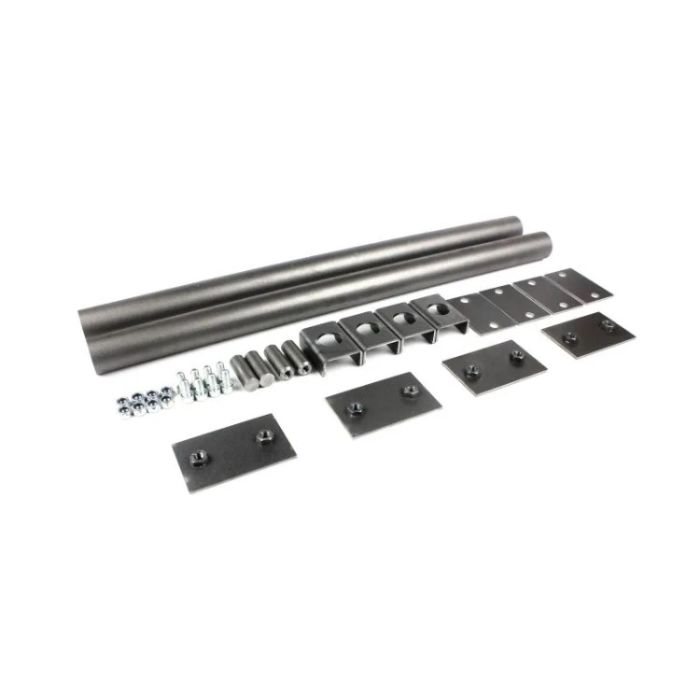

Svetsbart universalfäste för skålstol, Swagier FIA V2

Svetsbart stolsfäste i stål för montering av skålstol mellan tröskel och kardantunnel. Ger en styv, låg och regelriktig infästning i bilar byggda för bana, rally, drifting och time attack.

Det här är ett universalt svetskit för dig som vill bygga en robust, positionssäker stolsinfästning utan att kompromissa med geometri eller säkerhet. Genom att binda ihop tröskel och tunnel med ett kraftigt rör skapas en stark bas för sidofästen eller sliders, samtidigt som sitthöjd och längdled kan optimeras efter förare och bur/geometri. Lösningen används ofta i ban- och driftbyggen där originalgolvets tunnplåt och fabriksfästen inte räcker till – typiskt i hel- eller delstrippade chassin med bur, där man vill ner med tyngdpunkten och säkra att bälte och ratt/pedaler hamnar rätt.

Fästet är framtaget för att kunna uppfylla kraven i FIA Appendix J för stolsinfästningar när det installeras korrekt, men fungerar lika bra i track day- och klubbilbyggen utan formellt reglemente. Det är ett vanligt angreppssätt i exempelvis ombyggda BMW E-chassin, Japanska coupéer med smal tunnel samt kompakta hatchbacks där man behöver en definierad, styv montagepunkt för skålstolens sidofästen.

• Universalt svetsbart system – kapas till och placeras mellan tröskel och kardantunnel för optimal position.
• Kraftig stålkonstruktion med rör 38 mm och 2,6 mm gods för hög vridstyvhet och lastkapacitet.
• Spridningsplåtar i 3 mm stål för jämn kraftintroduktion i karossen.
• Naggängade M8-tuber medföljer – svetsas in efter borrning för smidig montering av sidofästen eller skenor.
• Två fästen i kitet – komplett till en stol.
• Utformat för att kunna möta FIA Appendix J-krav vid korrekt installation och svetsutförande.
• Möjliggör låg sitthöjd och exakt linjering mot ratt, pedaler och bältesgeometri.
• Lämpligt för banåkning, drifting, time attack, rally, slalom/sprint och klubbracing.
• Tillverkat i EU.

Tekniska specifikationer

• Huvudrör: stål, diameter 38 mm, godstjocklek 2,6 mm
• Längd huvudrör: 600 mm
• Spridningsplåtar: 95×60 mm och 80×50 mm, tjocklek 3 mm
• Gängade hylsor: M8
• Vikt: ca 3,36 kg

Monteringsguide och tips

• Planera placeringen: mocka upp med stol, sidofästen och (vid behov) sliders. Säkerställ hjälm- och burfrigång, sikt och korrekt bältesdragning inom tillåtna intervall enligt gällande regler.
• Passa in och punktasvetsa rören mot tröskel/tunnel, kontrollera förarposition och reglageåtkomst, justera vid behov och helsvetsa därefter.
• Förborra profilen där stolens fästhål ska hamna, svetsa in de medföljande M8-hylsorna i önskad position för en ren och servicevänlig infästning.
• Vid tunn eller lokalt svag plåt: komplettera med extra förstärkningsplåtar på in- eller utsida för bättre lastspridning.
• Skydda omgivning: flytta undan bränsle-/bromsledningar, kablage och inredning från värme. Korrisionsskydda alla blottade ytor efter svetsning.
• Använd fästelement av lämplig hållfasthetsklass och kontrollera åtdragning efter första körpasset.
• Stäm av mot ditt reglemente och, om aktuellt, med besiktningsman innan slutlig svetsning – dokumentera gärna installationen.

Swagier FIA V2 är rätt komponent när du vill bygga en ren, styv och repeterbar stolsinfästning med utrymme för finjustering. Den passar förare och byggare som prioriterar korrekt geometri, låg sitthöjd och regelriktighet – oavsett om bilen går i rally, drifting, time attack eller hård bankörning.
