Svänghjul PMC Motorsport BMW B58 S58 N54 GS6-53BZ 135i 335i 535i 240mm 9.45"

Svänghjul PMC Motorsport BMW B58/S58 till ZF GS6-53BZ, 240 mm

Detta aluminiumsvänghjul är utvecklat för att koppla BMW B58- eller S58-motorer till ZF:s sexväxlade GS6-53BZ-manualväxellåda från N54-applikationer. Konstruktionen är ett styvt enkelmassesvänghjul för en enkel 240 mm koppling och används tillsammans med en separat PMC-växellådsadapter.

Svänghjulet är avsett för motor- och växellådskombinationer där B58 eller S58 ska användas med GS6-53BZ, exempelvis i avancerade gat-/banbyggen och motorswappar. Enkelmassakonstruktionen saknar dubbelmassesvänghjulets interna torsionsdämpning, vilket ger en mekaniskt direkt koppling mellan motor och transmission. Det ställer samtidigt krav på att kopplingspaket, urtrampning och kringkomponenter väljs som ett sammanhängande system.

Den utbytbara friktionsytan gör att slitagedelen kan ersättas när den är förbrukad, utan att hela svänghjulet nödvändigtvis behöver bytas. Svänghjulet är kontrollerat och balanserat före leverans. Det är dimensionerat för tryckplatta och lamell med 240 mm diameter samt 26-splines navprofil för GS6-53DZ/GS6-53BZ.

Tekniska specifikationer

• Typ: styvt enkelmassesvänghjul, enkel lamell
• Material: aluminium
• Kopplingsdiameter: Ø240 mm / 9,45"
• Utbytbar friktionsyta: ja
• Lamellens navprofil: 32,5 x 35-26N
• Antal splines: 26
• Angivet åtdragningsmoment för svänghjuls-/vevaxelbultar: 120 Nm med gänglåsning
• Kräver 20 mm PMC-växellådsadapter mellan motor och växellåda

Kompatibilitet

• Motorer: BMW B58B30M0, B58B30M1, B58B30C, B58B30O1, B58B30M2 och S58B30T0
• Växellådor: ZF S6-53 / GS6-53BZ sexväxlad manuell från BMW N54
• Verifierade växellådskoder: THGX, TJGD, TJGK och THGY
• GS6-53BZ förekommer bland annat i BMW 135i, 335i, 335xi, 535i, 535xi och Z4 35i med N54, beroende på växellådskod

Koppling och kringkomponenter

• Svänghjulet använder 240 mm tryckplatta. Angivna kompatibla tryckplattor omfattar BMW OE 21217620467, 21217559864 och 21217545068 samt Sachs Performance 883082.001243.
• Kopplingslamell ingår inte. Den ska vara Ø240 mm med 26 splines enligt GS6-53DZ/GS6-53BZ-profilen.
• Urtrampningslager, tvåläges urtrampningsgaffel och kopplingsslavcylinder krävs men ingår inte. Urtrampningsgaffeln monteras i det nedre läget för urtrampningslagret.
• Startmotor ingår inte.
• BMW original flexplate/ring gear samt drive plate krävs enligt tillverkarens specifikation; angivna OE-nummer är 11228612144 och 11148605104.

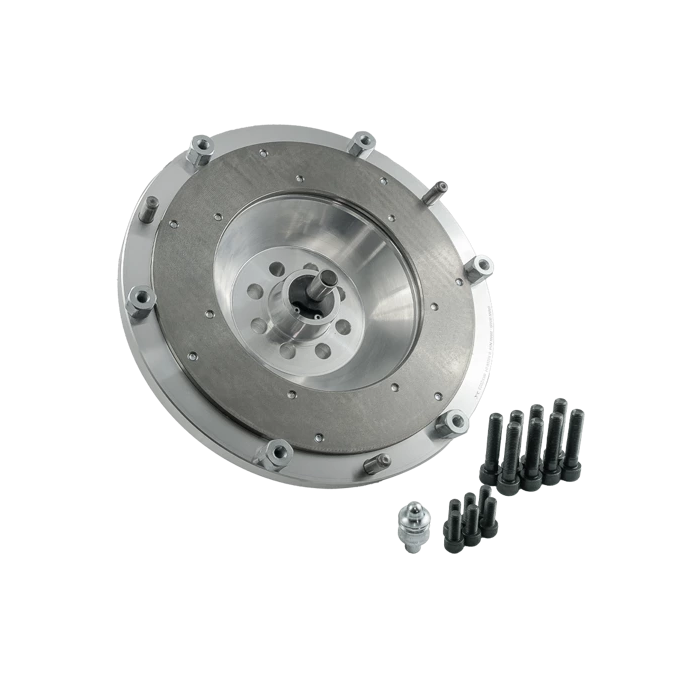

I leveransen ingår svänghjul, bultsats för vevaxel, bultsats för kopplingstryckplatta samt specialanpassad pivotkula för urtrampningsgaffeln. Kontrollera alltid växellådans identifikationskod, kopplingslamellens navmått och att rätt adapter, startkrans/flexplate samt urtrampningsdelar används före montering. Komponenten är avsedd för motorsportrelaterade byggen och bör installeras av verkstad eller byggare med erfarenhet av motor- och växellådsswappar.
