Svänghjul PMC Motorsport GM Chevrolet LS9 BMW M57n GS6-53DZ HGD JGA HGA 240mm 9.45"

Svänghjul PMC Motorsport GM Chevrolet LS9 BMW M57n GS6-53DZ HGD JGA HGA 240mm 9.45"

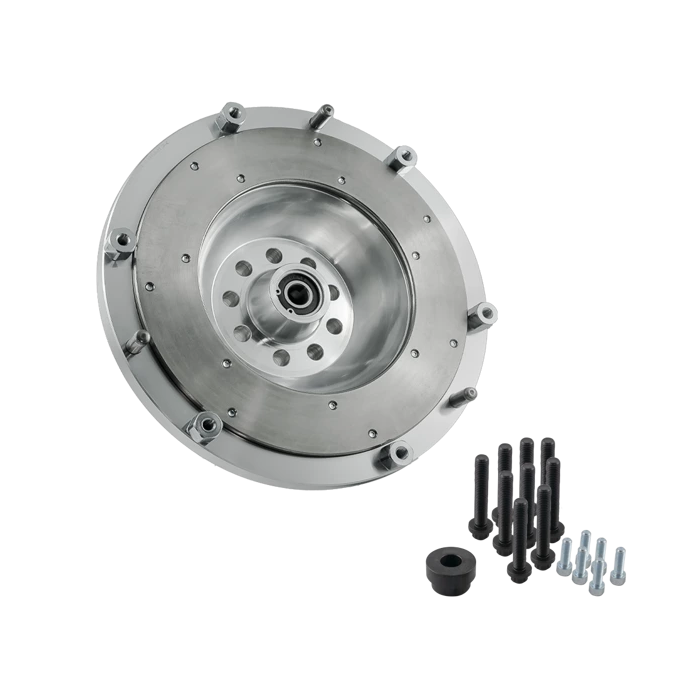

Detta enkelmassesvänghjul är avsett för att kombinera en GM Chevrolet LS9-motor med utvalda BMW ZF GS6-53DZ sexväxlade manuella växellådor. Konstruktionen använder en 240 mm kopplingslösning och är utvecklad för motor- och växellådskombinationer där en PMC-växellådsadapter används.

Svänghjulet är tillverkat i aluminium och har en utbytbar friktionsyta. Det innebär att slitaget från kopplingslamellen tas upp av en separat yta i stället för att hela svänghjulet behöver ersättas när friktionsytan är förbrukad. Som enkelmassesvänghjul saknar det dubbelmassesvänghjulets interna torsionsdämpning, vilket är en konstruktion som normalt används när en direkt och systemanpassad koppling mellan motor och manuell växellåda krävs i ett swapbygge.

Produkten är avsedd för LS9 med nio vevaxelbultar och kräver både en PMC-växellådsadapter med 35 mm tjocklek och Chevrolet LS9 original-flexplatta/kuggkrans från automatutförande. Original Chevrolet LS-startmotor ska också användas. Dessa komponenter ingår inte, medan svänghjulet levereras med bultsats för vevaxel och tryckplatta.

Koppling och urtrampning

• Konstruerat för koppling med Ø240 mm lamell och tryckplatta.
• Rekommenderad tryckplatta: BMW OE 21 21 7 545 068 eller Sachs Performance 88 308 200 1243.
• Avsedd kopplingslamell har 32,5 x 35-26N navprofil med 26 splines.
• BMW OE kopplingslamell 21 20 7 583 172 anges som referens, men ingår inte.
• BMW OE urtrampningslager 21 51 7 564 027 krävs och ingår inte.
• Kopplingsgaffeln ska monteras i det nedre läget på urtrampningslagret.
• Kompatibel slavcylinder ska väljas för den aktuella BMW-växellådan och ingår inte.

Kompatibilitet

• GM Chevrolet LS9 med nio vevaxelbultar.
• BMW ZF GS6-53DZ HGA från E46 330d/330Cd med M57N.
• BMW ZF GS6X53DZ HGB för E46 330xd och E83 X3 3.0 med M57N och xDrive.
• BMW ZF GS6-53DZ HGD från E60/E61 525d och 530d med M57N eller M57N2.
• BMW ZF GS6-53DZ JGA från E60/E61 525d och 530d med M57N eller M57N2.

Tekniska specifikationer

• Typ: styvt enkelmassesvänghjul, enkellamell.
• Material: aluminium.
• Kopplingsdiameter: Ø240 mm / 9,45".
• Friktionsyta: utbytbar.
• Krav på växellådsadapter: PMC-adapter, 35 mm tjock.
• Krav på startmotor: Chevrolet LS original.
• Krav på flexplatta/kuggkrans: Chevrolet LS9 original för automatutförande.
• Åtdragningsuppgift för drivaxelbultar enligt tillverkaren: 80 Nm / 59 lb-ft med gänglåsning.
• Ingår: svänghjul, bultsats för vevaxel samt bultsats för kopplingens tryckplatta.

Kontrollera alltid växellådans exakta GS6-53DZ-variant, kopplingens navprofil, urtrampningskomponenter och att rätt adapter, flexplatta/kuggkrans samt startmotor finns tillgängliga innan monteringen påbörjas. Detta är en systemkomponent för professionellt utförda drivlinebyggen där motor, koppling, adapter och växellåda måste specificeras tillsammans.
