Svänghjul PMC Motorsport Mercedes M104 BMW M57n GS6-53DZ HGD JGA 240mm 9.45"

Svänghjul PMC Motorsport Mercedes M104 till BMW GS6-53DZ 240 mm

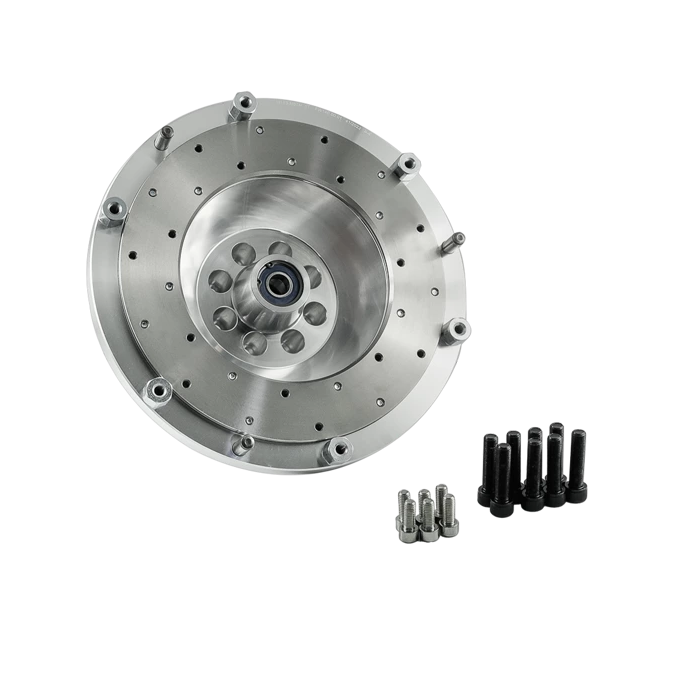

Detta aluminiumsvänghjul är avsett för att koppla Mercedes-Benz M104 till BMW:s sexväxlade ZF GS6-53DZ-manualväxellåda i ett swapbygge. Konstruktionen är ett stelt enkelmassesvänghjul för en 240 mm koppling och används tillsammans med PMC Motorsport växellådsadapter.

Svänghjulet är utvecklat för M104-motorer i 2,8- och 3,2-litersutförande samt AMG 3,4 och 3,6. Det är anpassat till GS6-53DZ-lådor med HGD- eller JGA-kod från BMW M57N/M57N2 och anges även för GS6X53DZ HGE/JGB i xDrive-utförande. Kontrollera alltid växellådans identifieringskod, kopplingskåpa och övriga komponenter före montering.

Den styva enkelmassesdesignen saknar intern dämpning som i ett dubbelmassesvänghjul. I ett motor- och växellådsbyte ger det en direkt mekanisk grund för den valda kopplingen, men systemets funktion, drivbarhet och vibrationsnivå påverkas också av vald lamell, tryckplatta, motorstyrning, motorkuddar och drivlina.

Friktionsytan är utbytbar, vilket gör att svänghjulets slitdel kan bytas vid behov i stället för att hela enheten måste ersättas. Svänghjulet uppges dessutom vara kontrollerat och balanserat före leverans. Den angivna vikten är 5,45 kg.

Tekniska specifikationer

• Typ: stelt enkelmassesvänghjul, enkel lamell
• Material: aluminium
• Kopplingsdiameter: Ø240 mm / 9,45"
• Vikt: 5,45 kg
• Utbytbar friktionsyta
• Kopplingslamellens splines: 32,5 x 35–26N
• Antal splines: 26
• Rekommenderad tryckplatta: BMW OE 21 21 7 545 068 eller Sachs Performance 88 308 200 1243
• Passande kopplingslamell: BMW OE 21 20 7 583 172, ingår inte
• Krävt urtrampningslager: BMW OE 21 51 7 564 027, ingår inte
• Åtdragningsmoment för vevaxelbultar: 80 Nm med gänglåsning

Kompatibilitet

• Motorer: Mercedes-Benz M104 2,8 L M104.94x, 3,2 L M104.99x samt AMG M104 3,4 L och 3,6 L.
• Växellådor: BMW ZF GS6-53DZ HGD och JGA för M57N/M57N2, samt enligt tillverkarens kompatibilitetsuppgifter GS6X53DZ HGE/JGB för xDrive.
• Kräver PMC Motorsport växellådsadapter för M104 med 30 mm tjocklek.
• Kräver svängkrans/flexplate från Mercedes-Benz M104 med automatlåda, OE 111-030-07-12. Denna del ingår inte.
• Mercedes-Benz-startmotor krävs och ingår inte.

I leveransen ingår svänghjul samt bultsats för montering mot vevaxel och för kopplingens tryckplatta. Bygget kräver även rätt slavcylinder, urtrampningslager, kopplingsgaffel och kopplingskomponenter för den valda GS6-53DZ-konfigurationen.

Detta är en komponent för avancerade motor- och växellådskonverteringar där korrekt centrering mellan motor och växellåda, rätt kopplingshöjd och frigång för urtrampningsmekanismen måste verifieras vid montering. Särskilt i gat-/banbyggen, drifting och andra effektbyggen bör även kardanlängd, växellådsfäste, tunnelutrymme och motorplacering planeras som delar av helheten.
