Svänghjul PMC Motorsport Mercedes OM606 BMW M57n GS6-53DZ HGD JGA 240mm 9.45"

Svänghjul PMC Motorsport Mercedes OM606 BMW M57n GS6-53DZ HGD JGA 240 mm

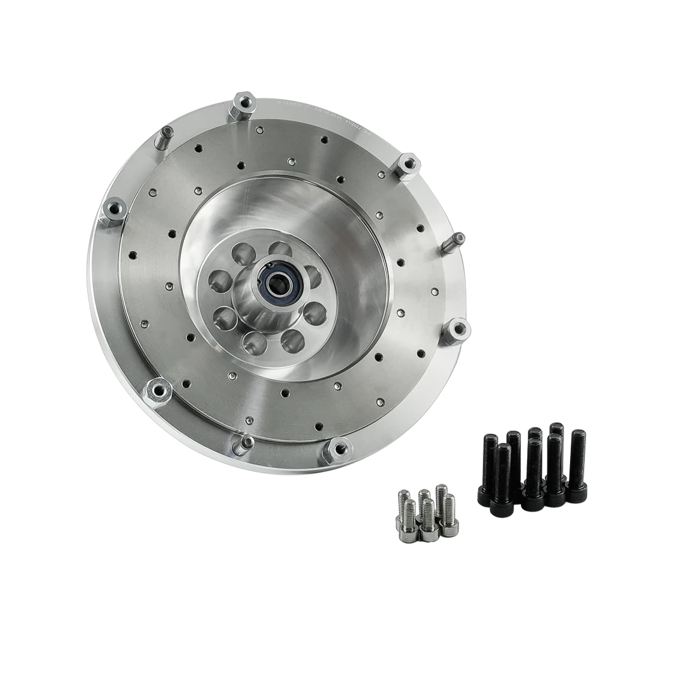

Detta enkelmassesvänghjul är avsett för att koppla Mercedes-Benz OM606 till BMW:s sexväxlade ZF GS6-53DZ-manualväxellåda i HGD- eller JGA-utförande. Konstruktionen använder en 240 mm koppling och är framtagen för motor- och växellådskombinationer där en PMC växellådsadapter används.

Svänghjulet är tillverkat i aluminium och har en utbytbar friktionsyta. Det ger möjlighet att byta den slitna kontaktytan separat vid behov, i stället för att alltid ersätta hela svänghjulet. Den rigida enkelmasskonstruktionen saknar dubbelmassesvänghjulets interna torsionsdämpning, vilket normalt ger en mer direkt mekanisk koppling mellan motor och drivlina. För en swap innebär det att kopplingens bestyckning, urtrampning och växellådans exakta utförande måste planeras som ett sammanhängande system.

• Avsett för Mercedes-Benz OM606 och även angivet för OM605.
• Passar BMW ZF GS6-53DZ med växellådskoder HGD och JGA.
• Utformat för 240 mm kopplingslamell och tryckplatta.
• Aluminiumsvänghjul med utbytbar friktionsyta.
• Rigitt enkelmassesvänghjul för enskivig koppling.
• Svänghjul, sats med vevaxelbultar och bultar för kopplingstryckplatta ingår.

Tekniska specifikationer

• Typ: rigitt enkelmassesvänghjul, enkel lamell.
• Kopplingsdiameter: Ø240 mm / 9,45 tum.
• Vikt: 5,45 kg.
• Friktionsyta: utbytbar.
• Kopplingslamellens splines: 32,5 x 35-26N, 26 splines.
• Rekommenderad tryckplatta: BMW OE 21 21 7 545 068 eller Sachs Performance 88 308 200 1243.
• Angiven kopplingslamell: BMW OE 21 20 7 583 172, ingår inte.
• Angivet urtrampningslager: BMW OE 21 51 7 564 027, ingår inte.
• Angivna slavcylindrar: BMW OE 21 52 6 775 924, 21 52 6 785 964, 21 52 1 158 903 eller 21 52 6 766 277.
• Angivet åtdragningsmoment för vevaxelbultar: 80 Nm med gänglåsning.

Kompatibilitet

• Mercedes-Benz OM606.
• Mercedes-Benz OM605.
• BMW ZF GS6-53DZ HGD och JGA, från BMW E60/E61 525d och 530d med M57N eller M57N2 enligt tillverkarens växellådslista.

Viktigt vid installation

• Svänghjulet kräver PMC:s växellådsadapter med 30 mm tjocklek; svänghjulet är inte avsett att användas utan denna adapter.
• Mercedes-Benz startmotor krävs och ingår inte.
• Drivplatta eller startkrans från Mercedes-Benz OM605/OM606 med automatväxellåda krävs; angiven OE-referens är 1020320606 och delen ingår inte.
• Kontrollera växellådans kod mot märkning och sprängkåpa före köp. GS6-53DZ förekommer i flera utföranden, och HGD/JGA ska inte ersättas med antaganden baserade enbart på växellådsfamilj eller bilmodell.
• Kontrollera även att kopplingsgaffel, urtrampningslager, slavcylinder och kopplingslamell matchar den specificerade BMW-konfigurationen innan slutmontering.

Detta svänghjul är relevant för OM606-byggen med BMW:s dieselklassade sexväxlade ZF-låda, där en 240 mm koppling och en servicebar friktionsyta önskas. Lösningen kräver att adapter, startkrans, kopplingsdelar och urtrampningssystem väljs enligt den angivna kombinationen.
