Svänghjul PMC Motorsport Nissan RB KA24 BMW M57 GS5-39DZ 5-växlad 240mm 9.45"

Svänghjul PMC Motorsport Nissan RB/KA24 till BMW M57 GS5-39DZ 5-växlad 240 mm

Detta enkelmassesvänghjul är avsett för att kombinera en Nissan RB- eller längsmonterad KA24-motor med BMW:s ZF GS5-39DZ femväxlade dieselväxellåda. Konstruktionen används tillsammans med en PMC-växellådsadapter och ger en kopplingslösning för 240 mm BMW-baserad koppling.

Svänghjulet är tillverkat i aluminium och har en utbytbar friktionsyta. Det väger 5,0 kg och är konstruerat som ett stelt enkelmassesvänghjul för enlamellskoppling. En utbytbar friktionsyta gör det möjligt att ersätta slitdelen separat när kopplingens anliggningsyta behöver förnyas, utan att hela svänghjulet nödvändigtvis behöver bytas.

Konstruktionen är anpassad för BMW M57 ZF GS5-39DZ med 28x35-10N ingående axel. Svänghjulet använder en 240 mm tryckplatta och kopplingslamell med 10 splines. Det är därför viktigt att kopplingens tryckplatta, lamell, urtrampningslager och urtrampningsgaffel väljs för rätt GS5-39DZ-utförande och att frigöringssystemets position kontrolleras före slutmontering.

Tekniska specifikationer

• Typ: stelt enkelmassesvänghjul för enlamellskoppling
• Material: aluminium
• Friktionsyta: utbytbar
• Vikt: 5,0 kg
• Kopplingsdiameter: Ø240 mm / 9,45 tum
• Växellådans ingående axel: 28x35-10N
• Antal splines: 10
• Erforderlig PMC-växellådsadapter: 25 mm tjock
• Åtdragningsmoment för vevaxelbultar: 120 Nm med gänglåsning

Kompatibilitet

• Nissan RB20, RB25, RB26 och RB30
• Nissan KA24E och KA24DE i längsmonterat utförande
• ZF GS5-39DZ femväxlad manuell växellåda från BMW M57
• Växellådsvarianter GS5-39DZ THBA, THBC, THBG, THBK och THBM
• Växellådor från bland annat BMW E39 525d/530d och E46 330d med M57

Kopplings- och monteringsdelar

• Avsett för 240 mm tryckplatta, exempelvis BMW OE 21 21 7 528 209 eller Sachs Performance 88 308 200 1243
• Kopplingslamell ingår inte; angiven BMW-lamell är BMW OE 21 21 7 526 590
• Urtrampningslager, urtrampningsgaffel och slavcylinder ingår inte och ska väljas enligt växellådans frigöringssystem
• Nissan RB originalstartmotor eller Nissan KA24-startmotor 23300-53F11 krävs och ingår inte
• Automatlådans drivplatta/kuggkrans krävs: Nissan RB 12331-AA110 eller Nissan KA 12331-53F01
• PMC-växellådsadapter krävs för installationen

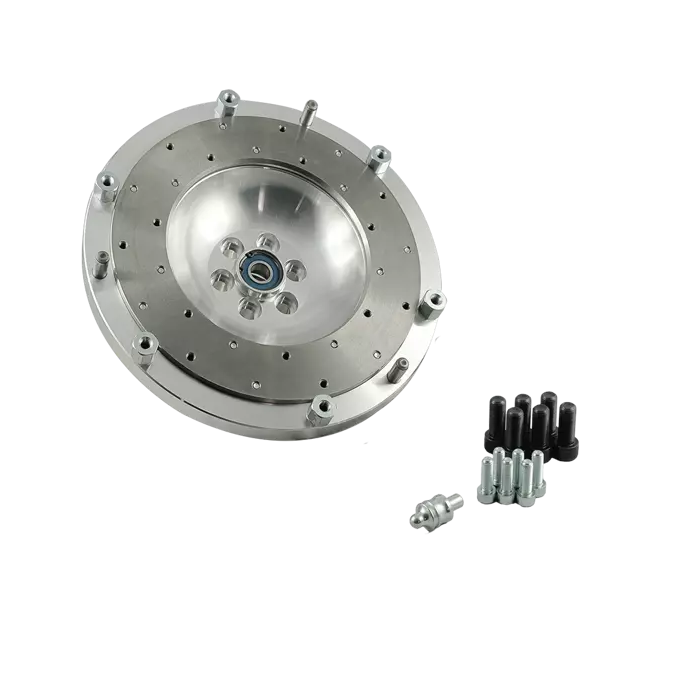

Detta ingår

• Svänghjul med utbytbar friktionsyta
• Bultsats för kopplingens tryckplatta
• Centreringshylsa för svänghjulet
• Stöd/pivot pin för kopplingsgaffeln
• Bultsats för montering mot vevaxeln

Vid motor- och växellådsbyggen behöver även startmotor, drivplatta med kuggkrans, kopplingsfrigöring, växellådsadapter, motor- och växellådsfästen samt kardanlösning planeras som ett sammanhängande system. Kontrollera särskilt att den valda GS5-39DZ-lådan har rätt ingående axel och att samtliga delar i kopplingspaketet är avsedda för 240 mm BMW-konfigurationen.

Det här svänghjulet riktar sig till RB- och KA24-byggen där BMW:s GS5-39DZ används som manuell växellåda och där en servicebar 240 mm kopplingslösning efterfrågas.
