Svänghjul PMC Motorsport Nissan SR SR20 Mazda RX-7 FD 240mm 9.45"

Svänghjul PMC Motorsport Nissan SR/SR20 till Mazda RX-7 FD, 240 mm

Detta aluminiumsvänghjul är utvecklat för att koppla en längsmonterad Nissan SR20DE- eller SR20DET-motor till växellådan från Mazda RX-7 FD. Konstruktionen använder en 240 mm kopplingsyta och är avsedd för motor- och transmissionsswappar där rätt kopplingsgeometri, startkrans och urtrampningsfunktion måste byggas som ett sammanhängande system.

Svänghjulet är CNC-bearbetat i aluminium och har en utbytbar friktionsyta i gjutjärn. Aluminiumkroppen ger en lätt konstruktion, medan gjutjärnsytan utgör den slitdel som kopplingen arbetar mot. När friktionsytan är sliten kan den ersättas utan att hela svänghjulet behöver bytas, vilket är relevant i bilar med frekvent bankörning, drifting eller annan användning med hög kopplingsbelastning.

Utförandet är ett stelt enkelmass-svänghjul för enkel lamell. Till skillnad från ett dubbelmassesvänghjul saknar denna konstruktion intern torsionsdämpning mellan motor och koppling. Det ställer därför krav på att kopplingslamell, tryckplatta och drivlina väljs som en fungerande helhet, särskilt i byggen med hårda motorfästen, aggressiv koppling eller hög belastning vid starter och växlingar.

Tekniska specifikationer

• Material: aluminium med utbytbar friktionsyta i gjutjärn.
• Typ: stelt enkelmass-svänghjul för enkel lamell.
• Kopplingsdiameter: 240 mm / 9,45".
• Motorer: Nissan SR20DE och SR20DET i RWD-utförande.
• Växellåda: Mazda RX-7 FD.
• Svänghjulet är balanserat före leverans.
• En växellådsadapter krävs för att sammanfoga motor och växellåda.
• Startkrans/flexplate från Nissan SR med automatväxellåda krävs enligt tillverkarens anvisning.

Kompatibel kopplingsuppbyggnad

• Tryckplatta från BMW E39/E60 530d anges som grundutförande.
• Rekommenderade tryckplattor är Sachs Performance 88 308 200 1243 / 883082.001243 eller Sachs XTend 3000 951 877 för BMW M57.
• Kopplingslamellen ska vara 240 mm och ha splinespecifikationen 23,12 x 26,14 – 23N för RX-7 FD-växellådans ingående axel.

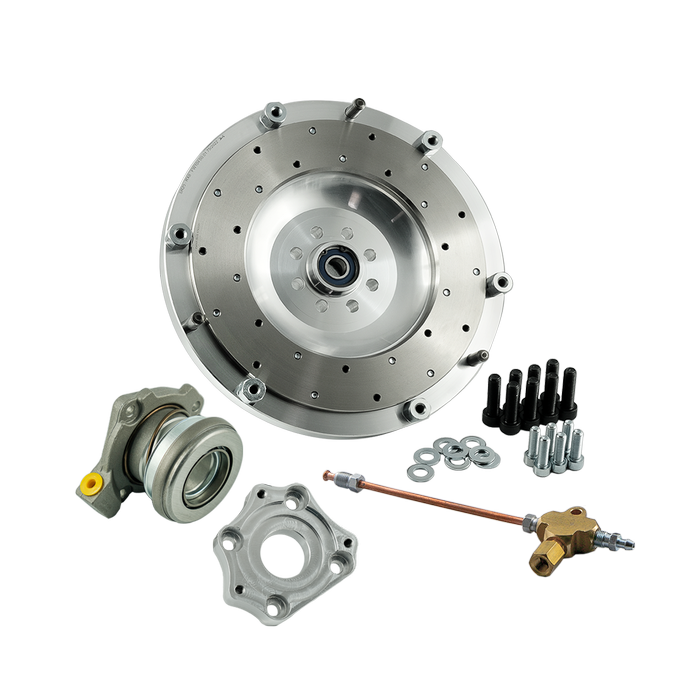

Ingår

• Bultsats för tryckplatta.
• Bultsats för svänghjul till vevaxel.
• Centreringshylsa för svänghjul.
• Aluminiumadapter för centralt urtrampningslager.
• Centralt urtrampningslager.
• Rör och T-koppling för urtrampningssystemet.

Praktiskt vid montering

Kontrollera före slutmontering att adapterplatta, startkrans från automatutförandet, kopplingslamellens splines och det hydrauliska urtrampningssystemet är anpassade till samma kombination. Svänghjulsbultarna ska dras med Nissan originalspecifikation för aktuell motor, medan kopplingens frigång och urtrampningslagrets arbetsområde bör kontrolleras innan växellådan monteras permanent.

Det här svänghjulet passar byggare som vill kombinera Nissan SR20 med RX-7 FD-transmission och samtidigt använda en servicebar 240 mm kopplingslösning med komponenter avsedda för swap-applikationen.
