Svänghjul PMC Motorsport Toyota JZ 1JZ 2JZ Mazda RX-8 240mm 9.45"

Svänghjul PMC Motorsport Toyota JZ 1JZ 2JZ Mazda RX-8 240 mm

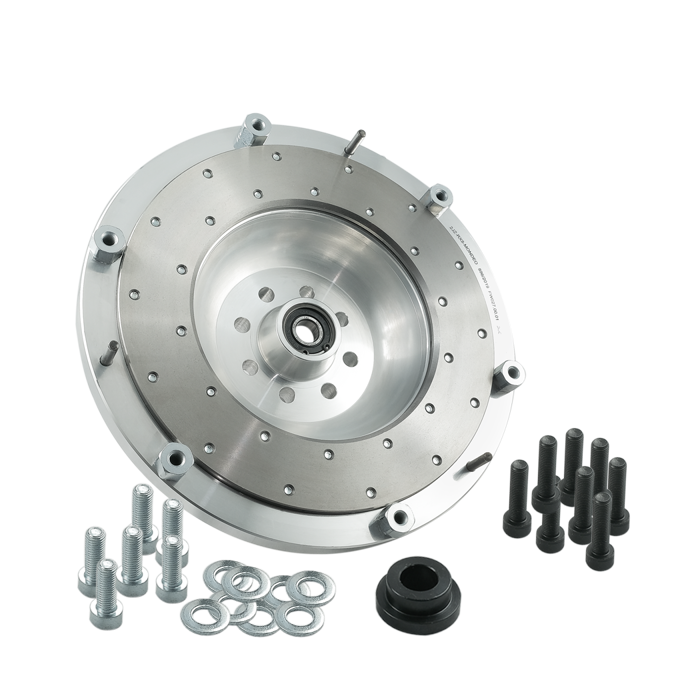

Detta enkelmassasvänghjul är avsett för att kombinera Toyota 1JZ- eller 2JZ-motor med Mazda RX-8:s 5- eller 6-växlade manuella växellåda. Konstruktionen använder en 240 mm kopplingslösning och är framtagen för motorbyten där PMC Motorsports växellådsadapter används.

Svänghjulet är tillverkat i aluminium och har en utbytbar friktionsyta. Den utbytbara slitdelen är en praktisk lösning i byggen där kopplingen används hårt, eftersom friktionsytan kan bytas separat när den är sliten i stället för att hela svänghjulet behöver ersättas. Svänghjulet är kontrollerat och balanserat före leverans.

Det är ett styvt enkelmassasvänghjul för en enkel lamellkoppling. Jämfört med en dubbelmasselösning saknas intern torsionsdämpning i svänghjulet, vilket normalt ger en mer direkt mekanisk koppling mellan motor och drivlina. I en swap med prestandainriktning ställer det samtidigt högre krav på att kopplingsdelar, urtrampning och övrig drivlina kombineras korrekt.

Kompatibilitet

• Toyota 1JZ, inklusive 1JZ-FSE, 1JZ-GE och 1JZ-GTE, med eller utan VVT-i.
• Toyota 2JZ, inklusive 2JZ-FSE, 2JZ-GE och 2JZ-GTE, med eller utan VVT-i.
• Mazda RX-8 manuell 5-växlad växellåda.
• Mazda RX-8 manuell 6-växlad växellåda.

Kopplingsval

Svänghjulet är konstruerat för en tryckplatta av BMW M57, M57N, M57N2 eller N54-typ i Ø240 mm. Rekommenderade tryckplattor anges som BMW OE 21 21 7 545 068, 21 21 7 526 517, 21 21 7 559 864 eller 21 21 7 620 467. Kopplingslamell ingår inte. Lamellen ska ha Ø240 mm diameter och nav med 23 x 26-23N splines för Mazda RX-8-växellådans ingående axel.

Tekniska specifikationer

• Typ: styvt enkelmassasvänghjul för enkel lamell.
• Kopplingsdiameter: Ø240 mm / 9,45 tum.
• Material: aluminium.
• Friktionsyta: utbytbar.
• Lamellnav: 23 x 26-23N.
• Antal splines: 23.
• Kräver PMC Motorsports växellådsadapter med 20 mm tjocklek.
• Svänghjulsbultar: 72 Nm med gänglåsning.
• Levereras med bultsats för tryckplatta och bultsats för vevaxel.

Monteringsinformation

Svänghjulet kräver Toyota JZ-startmotor i originalutförande utan extra drevkåpa. Det ska användas tillsammans med flexplatta/kuggkrans från Toyota automatversion, Toyota OE 32101-30090 eller 32101-22050, samt en 4,5 mm distans Toyota OE 32116-22020 mellan motorblock och flexplatta. Dessa delar ingår inte. Kontrollera även urtrampningslösning, startmotoringrepp, kopplingslamellens navmått och drivlinans frigång innan slutmontering.

En relevant lösning för JZ-byggare som använder Mazda RX-8-låda i ett motorbyte och vill bygga kring en servicebar 240 mm kopplingskonfiguration med etablerade tryckplattor.
