Svänghjul PMC Motorsport Toyota UZ 1UZ 3UZ till BMW ZF5 och Getrag 420G, 240 mm

Aluminiumsvänghjul för att bygga ihop Toyota/Lexus V8-motorerna 1UZ-FE eller 3UZ-FE med utvalda manuella BMW ZF- och Getrag-växellådor. Konstruktionen är avsedd för 240 mm enkelskivig koppling och används tillsammans med en separat växellådsadapter.

Svänghjulet är ett styvt enkelsvänghjul (SMF) med utbytbar friktionsyta och en vikt på 4,85 kg. Det är balanserat före leverans och utformat för swapbyggen där UZ-motorns automatiska drivplatta ersätts av en manuell kopplingslösning anpassad till BMW-lådan. Den utbytbara friktionsytan gör att svänghjulets slitdel kan ersättas vid behov, i stället för att hela svänghjulet måste bytas.

En styv enkelsvänghjulskonstruktion saknar dubbelmassesvänghjulets interna torsionsdämpning. Det ger en direkt mekanisk koppling mellan motor och transmission, medan val av kopplingslamell får större betydelse för drivlinans dämpning, pedal- och inkopplingskaraktär.

Kompatibilitet

• Toyota/Lexus V8 1UZ-FE och 3UZ-FE.
• BMW Getrag S5D-250G, 5-växlad manuell växellåda.
• BMW ZF S5D-310 och S5D-320, 5-växlade manuella växellådor.
• BMW Getrag 420/420G, 6-växlad manuell växellåda för raka sexcylindriga motorer, inklusive angivna TBAB-, TAGU- och TBAI-varianter.
• Passar inte BMW M54 GS6-37BZ 6-växlad växellåda eller Getrag 420G från BMW M60/M62.

Tekniska specifikationer

• Typ: styvt enkelsvänghjul, enkelskivig koppling.
• Kopplingsdiameter: 240 mm / 9,45".
• Material: aluminium.
• Vikt: 4,85 kg.
• Friktionsyta: utbytbar.

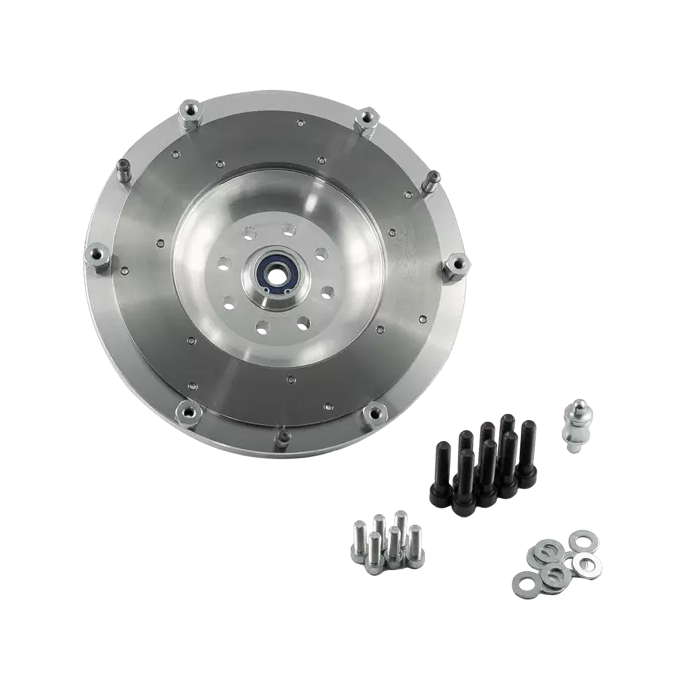

• Ingående delar: svänghjul, bultsats för tryckplatta och bultsats för vevaxel.
• Rekommenderat åtdragningsmoment för drivaxelbultar: 72 Nm med gänglåsning.

Att tänka på vid montering

• Svänghjulet kräver en kompatibel PMC-växellådsadapter och kan inte användas fristående mot växellådan.
• Toyota UZ-startmotor av originaltyp krävs.
• Drivplatta från automatisk Toyota UZ, Toyota OE 32101-50010, samt en 4,5 mm distans mellan motorblock och drivplatta, Toyota OE 32116-50010, krävs och ingår inte.
• För Getrag 420G E46 M3 anges kopplingslamellens splinespecifikation till 28x35-10N med 10 splines.
• Kontrollera urtrampningslager, urtrampningsgaffel och slavcylinder mot den aktuella växellådans utförande före slutmontering.

Detta svänghjul är relevant för UZ-baserade gat-/banbyggen och motorswappar där en BMW ZF- eller Getrag-manual ska kombineras med en 240 mm koppling. Säkerställ växellådsvariant, adapter, kopplingspaket och nödvändiga originaldelar innan bygget påbörjas.
